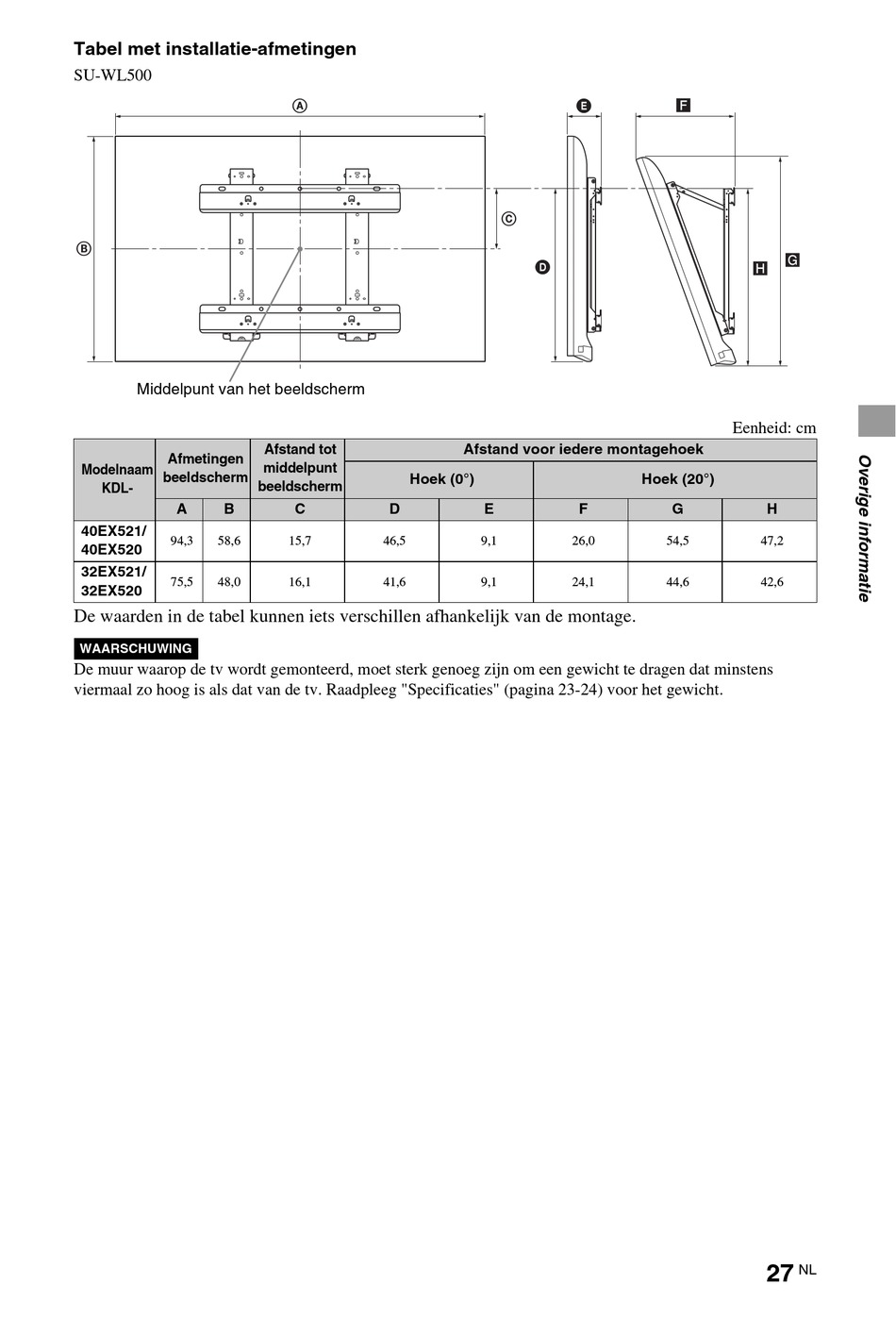

Tabel met installatie-afmetingen

SU-WL500
B
Middelpunt van het beeldscherm
Afmetingen
Modelnaam
beeldscherm
KDL-
A B
40EX521/
94,3 58,6
40EX520
32EX521/
75,5 48,0
32EX520
De waarden in de tabel kunnen iets verschillen afhankelijk van de montage.
WAARSCHUWING
De muur waarop de tv wordt gemonteerd, moet sterk genoeg zijn om een gewicht te dragen dat minstens
viermaal zo hoog is als dat van de tv. Raadpleeg "Specificaties" (pagina 23-24) voor het gewicht.
A
Afstand tot
middelpunt
Hoek (0°)
beeldscherm
C D
15,7 46,5
16,1 41,6
E
C
D
Afstand voor iedere montagehoek
E F
9,1 26,0
9,1 24,1
F
G
H
Eenheid: cm
Hoek (20°)
G H
54,5 47,2
44,6 42,6
27
NL
