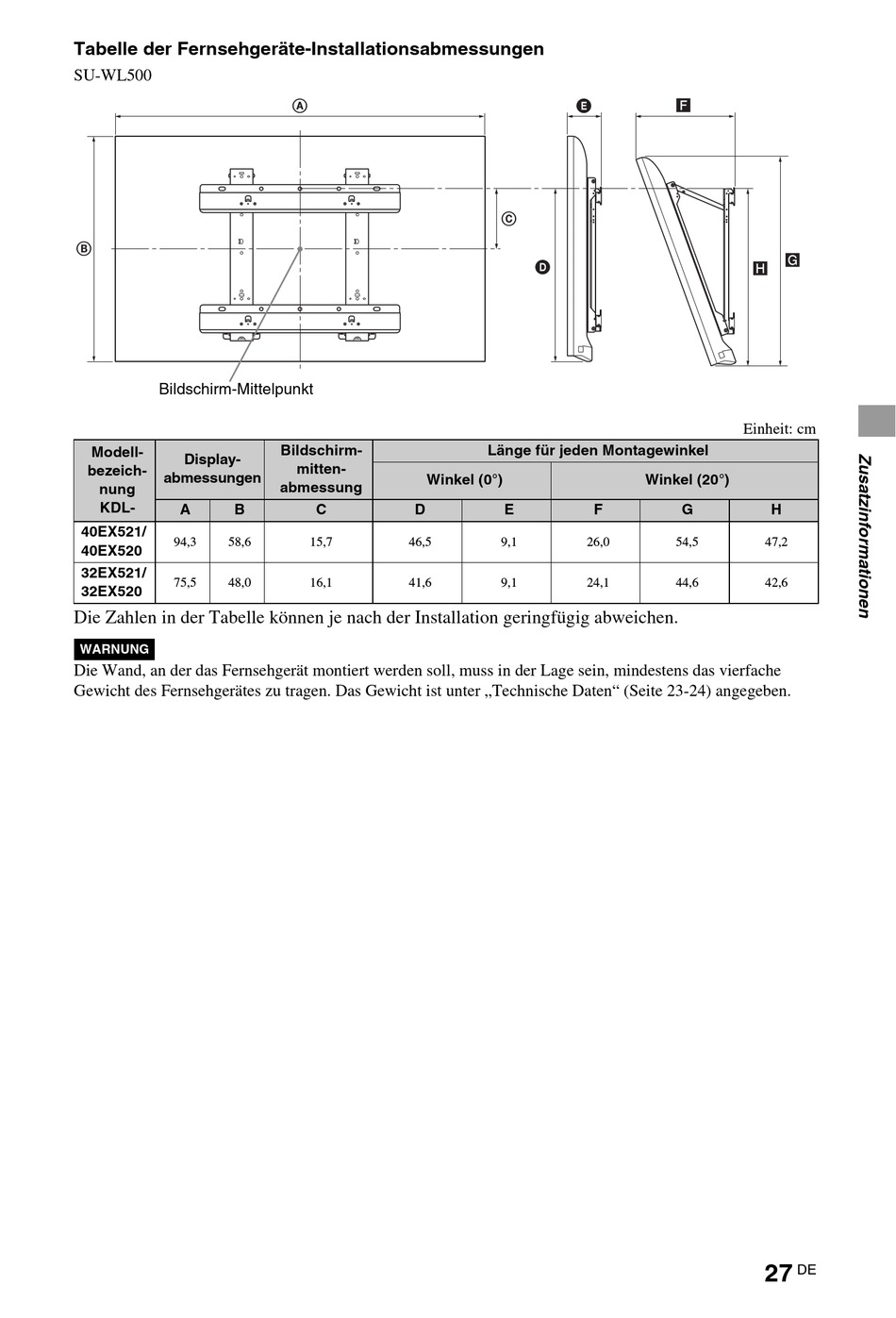

Tabelle der Fernsehgeräte-Installationsabmessungen
SU-WL500
B
Bildschirm-Mittelpunkt
Modell-
Display-
bezeich-
abmessungen
nung
KDL-
A B
40EX521/
94,3 58,6
40EX520
32EX521/
75,5 48,0
32EX520
Die Zahlen in der Tabelle können je nach der Installation geringfügig abweichen.
WARNUNG
Die Wand, an der das Fernsehgerät montiert werden soll, muss in der Lage sein, mindestens das vierfache
Gewicht des Fernsehgerätes zu tragen. Das Gewicht ist unter „Technische Daten" (Seite 23-24) angegeben.
A
Bildschirm-
mitten-
Winkel (0°)
abmessung
C D
15,7 46,5
16,1 41,6
E
C
D
Länge für jeden Montagewinkel
Winkel (20°)
E F
9,1 26,0
9,1 24,1
F
G
H
Einheit: cm
G H
54,5 47,2
44,6 42,6
