Verwandte Anleitungen für Chauvet DJ Intimidator Spot 260X
Inhaltszusammenfassung für Chauvet DJ Intimidator Spot 260X

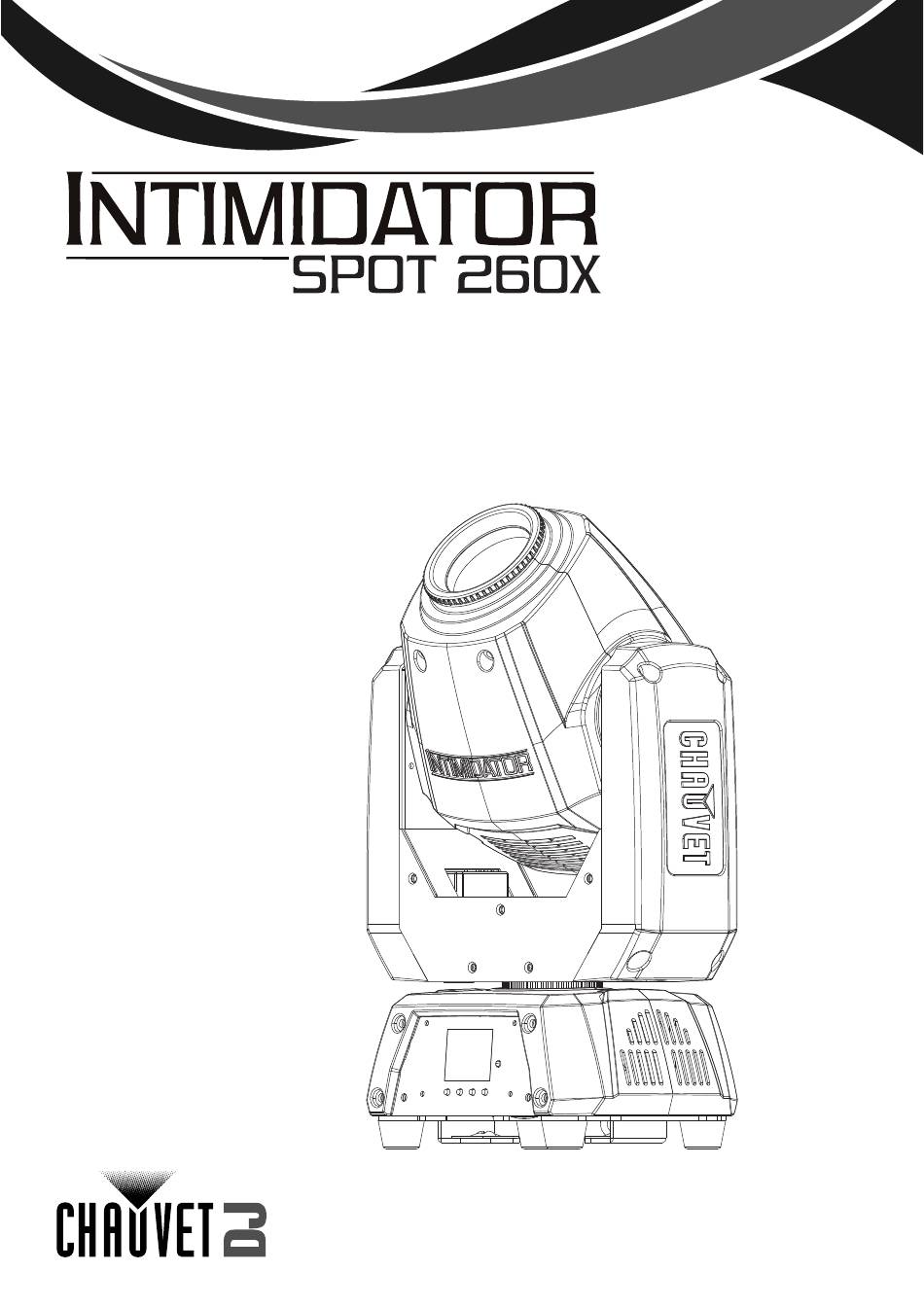

- Seite 1 Quick Reference Guide English Español Français Deutsch Italiano Nederlands...
- Seite 2 Intentionally Left Blank Page...
-
Seite 3: About This Guide
Quick Reference Guide To Begin Unpack your Intimidator Spot 260X and make sure you have received all parts in good condition. If the box or contents appear damaged, notify the carrier immediately, not Chauvet. Intimidator Spot 260X QRG Rev. 1... -
Seite 4: Control Panel Description
Power Linking It is possible to power link up to 7 Intimidator Spot 260X products on 120 V or 11 products on 230 V. Never exceed this number. Power-linking cords can be purchased separately. - Seite 5 QUICK REFERENCE GUIDE Menu Map Refer to the Intimidator Spot 260X product page on www.chauvetdj.com for the latest menu map. Main Level Programming Levels Description Address 001–512 Sets the DMX starting address 14CH Selects DMX mode Slave Slave1–4 Selects Slave mode 1, 2, 3, or 4...
-
Seite 6: Dmx Linking
Intimidator Spot 260X for Master/Slave operation is in the User Manual, which is available from the Chauvet website. RF Remote The Intimidator Spot 260X can be operated with the CHAUVET RFC or RFC-XL remotes. For more information about the RF Remote, download instructions for the Intimidator Spot 260X User Manual from www.chauvetdj.com. - Seite 7 000 003 Off 004 007 On 008 076 Strobe, slow to fast Strobe 077 145 Pulse strobe, slow to fast 146 215 Random strobe, slow to fast 216 255 On Intimidator Spot 260X QRG Rev. 1...
- Seite 8 184 199 Sound-active movement macro 4 200 215 Sound-active movement macro 5 216 231 Sound-active movement macro 6 232 247 Sound-active movement macro 7 248 255 Sound-active movement macro 8 Intimidator Spot 260X QRG Rev. 1...
-
Seite 9: Acerca De Esta Guía
Guía de referencia rápida Para empezar Desembale su Intimidator Spot 260X y asegúrese de que ha recibido todas las piezas en buen estado. Si la caja o el contenido parecen estar dañados, notifique al transportista inmediatamente, no a Chauvet. Intimidator Spot 260X GRR Rev. 1... -
Seite 10: Sustitución De Fusibles
Enlace de energía Es posible enlazar con alimentación eléctrica hasta 7 productos Intimidator Spot 260X a 120 V, u 11 productos a 230 V. Nunca exceda este número. Los cables de alimentación pueden adquirirse por separado. -
Seite 11: Mapa De Menús
GUÍA DE REFERENCIA RÁPIDA Mapa de menús Consulte la página del producto Intimidator Spot 260X en www.chauvetdj.com para conocer el mapa de menús más reciente. Nivel principal Niveles de programación Descripción Address 001–512 Establece la dirección de inicio DMX 14CH... - Seite 12 499. Conexión principal/secundaria El Intimidator Spot 260X utiliza la conexión de datos DMX para su modo principal/secundario. La información sobre la configuración del Intimidator Spot 260X para el funcionamiento principal/secundario se encuentra en el manual del usuario, que está disponible en el sitio web de Chauvet.
- Seite 13 004 007 Activado 008 076 Estroboscopio, de lento a rápido Estroboscopio 077 145 Estroboscopio de impulsos, de lento a rápido 146 215 Estroboscopio aleatorio, de lento a rápido 216 255 Activado Intimidator Spot 260X GRR Rev. 1...
- Seite 14 200 215 Macro de movimiento con sonido activo 5 216 231 Macro de movimiento con sonido activo 6 232 247 Macro de movimiento con sonido activo 7 248 255 Macro de movimiento con sonido activo 8 Intimidator Spot 260X GRR Rev. 1...
-
Seite 15: À Propos De Ce Guide
À propos de ce guide Le Intimidator Spot 260X Guide de référence rapide (GRR) contient des informations essentielles sur le produit telles que le montage, les options de menu et les valeurs DMX. Pour de plus amples informations, téléchargez le Manuel d’utilisation sur le site web www.chauvetdj.com. -
Seite 16: Pour Commencer
Raccordement Il est possible de raccorder jusqu’à 7 Intimidator Spot 260X à 120 V ou 11 à 230 V. Ne dépassez jamais ce nombre. Les cordons d’alimentation peuvent être achetés séparément. Remplacement de fusible 1. - Seite 17 Définit si le voyant clignote lorsque l’appareil est connecté ou Flash if DMX déconnecté du DMX Bind Affiche les instructions pour associer la télécommande au produit Reset Réinitialise le produit Factory Set Charge par défaut les paramètres d’usine Intimidator Spot 260X GRR Rev. 1...
-
Seite 18: Valeurs Dmx
Affiche la température actuelle du produit Liaison DMX Le Intimidator Spot 260X peut fonctionner avec le contrôleur DMX. Les instructions de connexion et de configuration de ce produit pour le fonctionnement DMX se trouvent dans le manuel d’utilisation. Si vous ne connaissez pas DMX, vous pouvez télécharger DMX Primer sur le site web www.chauvetdj.com. - Seite 19 000 003 Off 004 007 On 008 076 Stroboscope, lent à rapide Stroboscope 077 145 Stroboscope/impulsion, lent à rapide 146 215 Stroboscope/aléatoire, lent à rapide 216 255 On Intimidator Spot 260X GRR Rev. 1...
- Seite 20 184 199 Macro mouvement Sound-active 4 200 215 Macro mouvement Sound-active 5 216 231 Macro mouvement Sound-active 6 232 247 Macro mouvement Sound-active 7 248 255 Macro mouvement Sound-active 8 Intimidator Spot 260X GRR Rev. 1...
-
Seite 21: Über Diese Anleitung
KURZANLEITUNG Über diese Anleitung Diese Kurzanleitung Intimidator Spot 260X enthält grundlegende Produktinformationen wie Montage, Menüoptionen und DMX-Werte. Laden Sie das Benutzerhandbuch von www.chauvetdj.com herunter, um weitere Informationen zu erhalten. Haftungsausschluss Die in dieser Kurzanleitung enthaltenen Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. -
Seite 22: Beschreibung Des Bedienfelds
Stromversorgung trennen. Kopplung von Geräten (Power Linking) Es ist möglich, bis zu 7 Intimidator Spot 260X-Produkte bei 120 V oder 11 Produkte bei 230 V zu verbinden. Diese Anzahl darf niemals überschritten werden. Stromverbindungskabel können separat erworben werden. Austausch von Sicherungen 1. -
Seite 23: Menü-Übersicht
Legt fest, ob die LED-Anzeige blinkt, wenn das Gerät mit dem DMX Flash if DMX verbunden oder von ihm getrennt ist Bind Zeigt, wie man die RF-Fernbedienung mit dem Produkt koppelt Reset Setzt das Produkt zurück Factory Set Lädt die Werkseinstellungen Intimidator Spot 260X Kurzanleitung Rev. 1... -
Seite 24: Rf-Fernbedienung
Adresse 499. Master-/Slave-Anschluss Der Intimidator Spot 260X nutzt die DMX-Datenverbindung für seinen Master/Slave-Modus. Informationen zur Konfiguration des Intimidator Spot 260X für den Master/Slave-Betrieb finden Sie im Benutzerhandbuch, das auf der Chauvet-Website erhältlich ist. RF-Fernbedienung Der Intimidator Spot 260X kann mit den Fernbedienungen CHAUVET RFC oder RFC-XL bedient werden. Weitere Informationen über die RF-Fernbedienung finden Sie im Intimidator Spot 260X Benutzerhandbuch, das Sie von... - Seite 25 000 003 Aus 004 007 Ein 008 076 Strobe, langsam bis schnell Strobe 077 145 Impuls-Strobe, langsam bis schnell 146 215 Unregelmäßiger Strobe, langsam bis schnell 216 255 Ein Intimidator Spot 260X Kurzanleitung Rev. 1...
- Seite 26 168 183 Klang-aktives Bewegungsmakro 3 184 199 Klang-aktives Bewegungsmakro 4 200 215 Klang-aktives Bewegungsmakro 5 216 231 Klang-aktives Bewegungsmakro 6 232 247 Klang-aktives Bewegungsmakro 7 248 255 Klang-aktives Bewegungsmakro 8 Intimidator Spot 260X Kurzanleitung Rev. 1...
-
Seite 27: Guida Rapida
• Guida rapida Per iniziare Disimballare Intimidator Spot 260X e accertarsi di aver ricevuto tutti i componenti integri. Se la scatola o il contenuto appaiono danneggiati, informare immediatamente il trasportatore e non Chauvet. Intimidator Spot 260X Guida rapida Rev. 1... -
Seite 28: Descrizione Del Pannello Di Controllo
Collegamento È possibile collegare fino a 7 unità Intimidator Spot 260X a 120 V o 11 unità a 230 V. Non superare mai questo numero. I cavi di collegamento possono essere acquistati separatamente. - Seite 29 GUIDA RAPIDA Mappa menu Fare riferimento alla pagina del prodotto Intimidator Spot 260X al sito www.chauvetdj.com per l'elenco aggiornato delle opzioni del menu. Livello principale Livelli di programmazione Descrizione Address 001–512 Imposta l'indirizzo DMX iniziale 14CH Seleziona la modalità DMX Slave Slave1–4...
-
Seite 30: Collegamento Dmx
Collegamento DMX Intimidator Spot 260X può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questo prodotto per il funzionamento con un DMX sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com. - Seite 31 004 007 Acceso 008 076 Stroboscopio, da lento a veloce Stroboscopio 077 145 Stroboscopio a impulso, da lento a veloce 146 215 Stroboscopio casuale, da lento a veloce 216 255 Acceso Intimidator Spot 260X Guida rapida Rev. 1...
- Seite 32 184 199 Macro movimento attivazione sonora 4 200 215 Macro movimento attivazione sonora 5 216 231 Macro movimento attivazione sonora 6 232 247 Macro movimento attivazione sonora 7 248 255 Macro movimento attivazione sonora 8 Intimidator Spot 260X Guida rapida Rev. 1...
-
Seite 33: Beperkte Garantie
Om te beginnen Pak uw Intimidator Spot 260X uit en controleer of u alle ontvangen onderdelen in goede conditie hebt ontvangen. Als de doos of de inhoud beschadigd lijkt, neem dan onmiddellijk contact op met de transporteur, niet met Chauvet. -
Seite 34: Power Linking
Power Linking Het is mogelijk om 7 Intimidator Spot 260X producten te koppelen op 120 V of 11 producten op 230 V. Koppel NOOIT meer dan dit aantal. Power-linking snoeren zijn afzonderlijk verkrijgbaar. - Seite 35 BEKNOPTE HANDLEIDING Menukaart Raadpleeg de productpagina van de Intimidator Spot 260X op www.chauvetdj.com voor de nieuwste menukaart. Hoofdniveau Programmeringsniveaus Beschrijving Address 001–512 Stelt het DMX-startadres in 14CH Selecteert DMX-modus Slave Slave1–4 Selecteert Slave-modus 1, 2, 3 of 4 Auto Selecteert de Auto-modus...
-
Seite 36: Startadres
Chauvet. RF-afstandsbediening De Intimidator Spot 260X kan worden bediend met de CHAUVET RFC- of RFC-XL-afstandsbediening. Meer informatie over de RF-afstandsbediening en instructies vindt u in de gebruikershandleiding van de Intimidator Spot 260X, die u kunt downloaden van www.chauvetdj.com. Gobo's... - Seite 37 000 003 Uit 004 007 Aan 008 076 Stroboscoop, langzaam naar snel Stroboscoop 077 145 Pulserende stroboscoop, langzaam naar snel 146 215 Willekeurige stroboscoop, langzaam naar snel 216 255 Aan Intimidator Spot 260X Beknopte Handleiding Rev. 1...
- Seite 38 184 199 Sound-active beweging macro 4 200 215 Sound-active beweging macro 5 216 231 Sound-active beweging macro 6 232 247 Sound-active beweging macro 7 248 255 Sound-active beweging macro 8 Intimidator Spot 260X Beknopte Handleiding Rev. 1...
- Seite 39 QUICK REFERENCE GUIDE Multi-Language Intentionally Left Blank Page Intimidator Spot 260X QRG Rev. 1...
- Seite 40 Outside the U.S., U.K., Ireland, Benelux, France, Germany, or Mexico, contact the dealer of record. Follow the instructions to request support or to return a product. Visit our website for contact details. Intimidator Spot 260X QRG ML6 Rev. 1 © Copyright 2022 Chauvet All rights reserved Intimidator Spot 260X QRG Rev.
