- Seite 1 User Manual LASER LIGHT AVOID DIRECT EYE EXPOSURE CLASS 3R LASER PRODUCT CLASSIFIED PER EN/IEC 60825-1:2007 Complies with FDA performance standards for laser products except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007. Patent Pending...
- Seite 2 Custom Color Adjustment ............................24 System Settings ..............................25 Default Pod Arrangement ..........................25 Examples of Pod Order Rearrangement ......................25 DMX Channel Assignments and Values ......................26 23CH ................................26 11CH ................................28 Page 2 of 156 GigBAR 2 User Manual Rev. 6...
- Seite 3 Configuración de Sistema ............................55 Disposición de las Unidades por Defecto ......................55 Ejemplos de Recolocación del Orden de las Unidades ..................55 Asignaciones de Canal y Valores DMX ......................56 GigBAR 2 User Manual Rev. 6 Page 3 of 156...
- Seite 4 Mode Maître/Esclave ............................83 Configuration (DMX) ............................... 84 Personnalité DMX et Adresse DMX de Départ ....................84 Réglage de Couleur Personnalisé .......................... 84 Paramètres système............................... 85 Disposition par Défaut des Modules ......................... 85 Page 4 of 156 GigBAR 2 User Manual Rev. 6...
-
Seite 5: Inhaltsverzeichnis
Betrieb des Bedienfeldes ............................. 109 Menüstruktur ................................. 109 Konfiguration (Stand-alone) ..........................112 Musiksteuerungs-Modus für musik-gesteuerten Mischeffekt ................112 Auto-Modus für automatischen Mischeffekt ....................112 Show-Einstellungen ............................112 Master/Slave- ..............................113 Modus ................................113 GigBAR 2 User Manual Rev. 6 Page 5 of 156... -
Seite 6: 23Ch
Oriëntatie ................................. 137 Opbouw ................................137 Montagediagram ............................137 Correct gebruik ..............................138 4. Werking ............................139 Werking van het bedieningspaneel ........................139 Menu Map ................................139 Configuratie (losstaand) ............................141 Page 6 of 156 GigBAR 2 User Manual Rev. 6... -
Seite 7: Erste Schritte

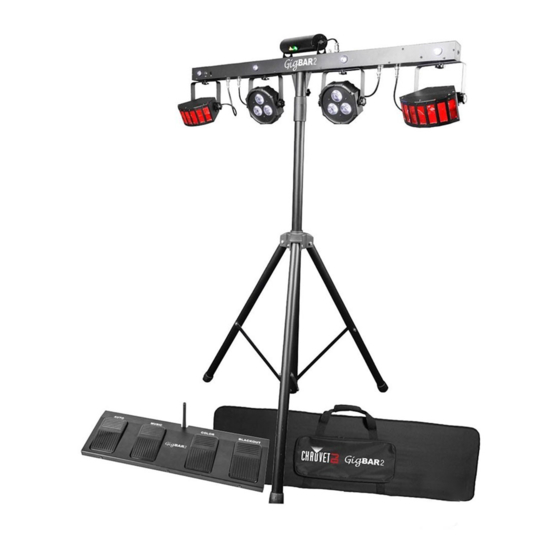

Verriegelungsschlüssel Beschreibung Mit dem GigBAR 2 erhalten Sie das ultimative All-in-One-System mit 2 rotierenden Derby-Effekten mit RGB- LEDs, 2 leistungsstarke quadfarbige LED-Kannen, einem grünen Laser-Gerät und ein weißer/UV Stroboskopeffekt mit mehreren Ausgängen. Er erlaubt eine einfache separate Steuerung der Farben und Programme für jeden der einzeln einstellbaren Köpfe. -
Seite 8: Haftungsaus-Schluss
© Copyright 2016 Chauvet & Sons, LLC. Alle Rechte vorbehalten. Durch Chauvet elektronisch in den Vereinigten Staaten veröffentlicht. CHAUVET, das Chauvet Firmenlogo und der “GigBAR 2” sind eingetragene Marken oder Warenzeichen von Chauvet & Sons, LLC. (d/b/a Chauvet und Chauvet Lighting) in den Vereinigten Staaten und in anderen Ländern. -
Seite 9: Achtung! Kein Schutz Bei Geöffnetem Gehäuse
Laserlicht ist mehrere tausend Male konzentrierter als jede andere Lichtquelle. Diese hohe Konzentration kann zu sofortigen Augenverletzungen führen, insbesondere zur Verbrennung der Netzhaut (der lichtempfindlichen Rückseite des Auges). Selbst wenn Sie keine GigBAR 2.0– Bedienungsanleitung (Version 5) Seite 99 von 156... - Seite 10 Verletzungen beim Benutzer oder Publikum kommen und jeglicher Garantieanspruch verfällt. VORSICHT! Dieses Produkt darf nicht im Hausmüll entsorgt werden. Weitere Informationen zu den Vorschriften in Ihrem Gebiet erhalten Sie bei den zuständigen Abfallbehörden. Seite 100 von 156 GigBAR 2 – Bedienungsanleitung (Version 5)
-
Seite 11: Warn- Und Sicherheitsschilder Auf Dem Lasergerät
Warn- und Sicherheitsschilder auf dem Lasergerät GigBAR 2.0 – Rückseite Fußschalter – Rückseite GigBAR 2.0– Bedienungsanleitung (Version 5) Seite 101 von 156... -
Seite 12: Laserexposition - Warnung
Dieses Lasergerät ist ein Produkt der Klasse 3R. (Klasse 3R ist international gleichwertig erklärung mit der US-Klasse IIIa.) Zur Wahrung der Konformität des Geräts bezüglich der Laserleistungsstandards sind keine Wartungsarbeiten erforderlich. Seite 102 von 156 GigBAR 2 – Bedienungsanleitung (Version 5) -
Seite 13: Einleitung
2. E INLEITUNG Übersicht Mast Positionierungsbohrungen Federspannungsknopf Sicherheitsbolzen Bund Stativbeine Stativ GigBAR 2.0– Bedienungsanleitung (Version 5) Seite 103 von 156... -
Seite 14: Vorderansicht
Strahler 3 & 4 Ansicht des Bedienfelds auf der Unterseite Befestigungsorte für Strahler Laser Stroboskopeffekte Stroboskopeffekte Sensor Kanne 2 Kanne 1 Derby 1 Derby 2 Mikrofon Einsetzpunkt der Vorderansicht Stativbefestigung Seite 104 von 156 GigBAR 2 – Bedienungsanleitung (Version 5) -
Seite 15: Abmessungen
Abmessungen 46,7 in 1.185 mm 15,2 in 387 mm Bei max. 8,3 Fuß 2,5 m 4,3 in 110 mm GigBAR 2.0– Bedienungsanleitung (Version 5) Seite 105 von 156... -
Seite 16: Einrichten Des Geräts
INRICHTEN DES ERÄTS Wechselstrom Der GigBAR 2 verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten. Um die erforderlichen Kennzahlen des Netzanschlusses (Leistungsschalter, Wandsteckdose und Netzkabel) zu ermitteln, verwenden Sie den aktuellen Wert, der sich auf dem Hinweisschild auf der Rückseite des Geräts befindet, oder lesen Sie dazu den Abschnitt... -
Seite 17: Reihenschaltung Der Geräte
Stromeingängen und -ausgängen, sodass mehrere Geräte über eine Wandsteckdose versorgt der Geräte werden können. Sie können bis zu 8 GigBAR 2-Produkte bei 120 V zusammenschalten, bis zu 15 GigBAR 2- Produkte bei 230 V zusammenschalten Schließen Sie nicht mehr als 8 GigBAR 2-Geräte bei 120 V zusammen. - Seite 18 · WICHTIG: NICHT über die aufgedruckte Stoppmarkierung auf dem Mast kurbeln. · Den Knopf am Einsetzpunkt der Stativbefestigung NICHT zu fest anziehen, da dadurch der Mast des Stativs beschädigt werden könnte. · Dieses Stativ IMMER bestimmungsgemäß verwenden. Seite 108 von 156 GigBAR 2 – Bedienungsanleitung (Version 5)
-
Seite 19: Betrieb Des Bedienfeldes
4. B ETRIEB Dieses Produkt eignet sich nicht für eine permanente Installation. Regelmäßige Betriebspausen sind wichtig, um die Lebensdauer dieses Gerätszu erhöhen. Immer den Netzstecker abziehen, wenn der GigBAR 2 längere Zeit nicht benutzt wird. Betrieb des Zum Zugreifen auf das Bedienfeld verwenden Sie die vier Tasten unter der Anzeige. Wenn das Produkt eingeschaltet ist, zeigt der LED-Monitor auf dem rückwärtigen Bedienfeld den aktuellen... - Seite 20 Stroboskopeffekt PAR-Kanne + Laser Stellt PAR-Kannen, Laser und Stroboskopeffekte auf SPLS + Stroboskopeffekt Musiksteuerungs-Modus ein Derby + Laser + Stellt Derby beleuchtung, Laser und Stroboskopeffekte auf SKLS Stroboskopeffekt Musiksteuerungs-Modus ein Seite 110 von 156 GigBAR 2 – Bedienungsanleitung (Version 5)
- Seite 21 Master/Slave-Einstellung Slav Stellt auf den Slave-Modus ein dSET 1234 Ändert die Anordnung der Strahler rSEt Setzt auf die Werkseinstellungen zurück Systemoptionen Schaltet die WiFi-Antenne für den drahtlosen Fußschalter ein und WiFi GigBAR 2.0– Bedienungsanleitung (Version 5) Seite 111 von 156...
-
Seite 22: Konfiguration (Stand-Alone)
4. Bestätige Sie <ENTER>, damit das Gerät in den ausgewählten Modus wechselt. 5. Mit den Tasten <UP> oder <DOWN> stellen Sie die Geschwindigkeit des Modus ein, F 01 (schnell) bis F 99 (langsam). 6. Betätigen Sie <ENTER>. Seite 112 von 156 GigBAR 2 – Bedienungsanleitung (Version 5) - Seite 23 Master/Slave- Im Master/Slave-Modus lassen sich mit einem einzigen GigBAR 2-Gerät (das Master-Gerät) die Aktionen eines oder mehrerer GigBAR 2-Geräte (die Slave-Geräte) ansteuern, ohne einen Modus DMX-Controller verwenden zu müssen. Das Master-Gerät wird so eingerichtet, dass es entweder im Auto-Modus oder Musiksteuerungs-Modus betrieben wird, während die Slave- Geräte so eingerichtet werden, dass sie im Slave-Modus arbeiten.
-
Seite 24: Konfiguration (Dmx)
Eigenschaften zu einigen Gerätekanälen beschränken. und - Der GigBAR 2 verwendet 3-, 11- und 23-Kanal-DMX-Eigenschaften, das heißt, dass die höchste Startadresse zu verwendende DMX-Startadresse die 490 ist. Wenn Sie mit dem DMX-Protokoll nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter http://www.chauvetlighting.com... -
Seite 25: Systemeinstellungen
2. Betätigen Sie <ENTER>. 3. Mit <UP> oder <DOWN> wählen Sie rSEt (Werkseinstellungen) oder dSET (Änderungen an der Strahleranordnung). 4. Betätigen Sie <ENTER>, um die gewünschten Systemeinstellungen einzustellen. Wenn rSEt ausgewählt ist, wird der GigBAR 2 auf die Werkseinstellungen zurückgestellt. Standardmäßige Strahleranord- nung... -
Seite 26: Dmx-Kanal - Zuordnungen Und Werte
Anhalten Im Uhrzeigersinn rotieren, von langsam nach 005 ó 127 schnell Rotation von Derby 1 128 ó 133 Anhalten Entgegen dem Uhrzeigersinn rotieren, von 134 ó 255 langsam nach schnell Seite 116 von 156 GigBAR 2 – Bedienungsanleitung (Version 5) - Seite 27 Strobe, langsam bis schnell Lasers 240 ó 255 Musikgesteuerter Stroboskopeffekt 000 ó 004 Anhalten 005 ó 127 Im Uhrzeigersinn rotieren Laser-Muster 128 ó 133 Anhalten 134 ó 255 Entgegen dem Uhrzeigersinn rotieren GigBAR 2.0– Bedienungsanleitung (Version 5) Seite 117 von 156...
- Seite 28 Strobe-Dimmung (weiß) weiß LED-Dimmer Kanäle 21 und 22 nicht zu der Zeit verwendet werden 000 ó 255 Strobe-Dimmung (UV) UV LED-Dimmer Samen 000 ó 255 Blitzfrequenz Geschwindigkeit (von langsam nach schnell) Seite 118 von 156 GigBAR 2 – Bedienungsanleitung (Version 5)
- Seite 29 055 ó 255 langsam bis schnell 11 nicht zu der Zeit verwendet werden UV Strobe-Dimmer, 0– 000 ó 054 Samen 100% Blitzfrequenz (UV) Blitzfrequenz, UV, 055 ó 255 langsam bis schnell GigBAR 2.0– Bedienungsanleitung (Version 5) Seite 119 von 156...
- Seite 30 Musikgesteuerte PAR-Kannen-, Laser- und 245 ó 249 Stroboskopeffekte 250 ó 255 Musikgesteuerte Derby-, Laser- und Stroboskopeffekte Geschwindigkeit 000 ó 255 des Auto- Geschwindigkeit, wenn 050–099 im Kanal 2 sind Programms Seite 120 von 156 GigBAR 2 – Bedienungsanleitung (Version 5)
-
Seite 31: Betrieb Der Irc-6 (Infrarot-Fernbedienung 6)
Anmerkung: Die IRC-6 reagiert auf keine Eingabe, solange diese Verdunkelung aktiviert ist. Wenn die Fernbedienung auf das Drücken einer Taste nicht reagiert, drücken Sie auf <BLACK OUT>. Sie haben eventuell unabsichtlich auf BLACK OUT gedrückt und damit die Verdunkelung aktiviert. GigBAR 2.0– Bedienungsanleitung (Version 5) Seite 121 von 156... -
Seite 32: Betrieb Des Fußschalters
Schaltet alle Leuchten sofort AUS k.A. (Verdunkelung) Der GigBAR 2 Fußschalter funktioniert in jedem Modus einwandfrei, die max. Entfernung des Fußschalters bei freier Sicht beträgt 30,5 m. Vor dem Gebrauch des Fußschalters muss WiFi™ am GigBAR 2 aktiviert sein. Seite 122 von 156... -
Seite 33: Der Batterie
Polieren Sie sorgfältig diese transparente Oberfläche, bis alle Schmutzfilme und Fasern verschwunden sind. Trocknen Sie die optischen Oberflächen immer sorgfältig nach der Reinigung. Drehen Sie das Gebläse nicht mit Druckluft, da dies zu Schäden führen kann. GigBAR 2.0– Bedienungsanleitung (Version 5) Seite 123 von 156... - Seite 34 1,7 mA Kannen Leistungsaufnahme Betriebsdauer 2,5 W 50.000 Stunden Farbe Menge Strom Dreifarbig, RGB+UV 1,1 A Stroboskopeffekte Leistungsaufnahme Betriebsdauer 1,8 W 50.000 Stunden Farbe Menge Strom weiß+UV 600 mA Seite 124 von 156 GigBAR 2 – Bedienungsanleitung (Version 5)
- Seite 35 Max. Entfernung bei freier Sicht: Wechselstrom 433 MHz 100 ft. (30,5 m) 12 V, 23 A Batterie I/O-Buchsen Anschlusstyp Kanalbereich 3-polig XLR Steckdosen 3, 11 oder 23 Bestellung Artikelnummer Artikelcode UPC-Code GIGBAR20 10051204 781462215521 GigBAR 2.0– Bedienungsanleitung (Version 5) Seite 125 von 156...
