Easee Equalizer Kurzanleitung Seite 8

1
TN-Netz 3-phasig
Installation
5
PE
Equalizer – Accuenergy EV390
WARNUNG!
einer zugelassenen Elektrofachkraft
installiert, repariert oder gewartet werden.
Alle gültigen lokalen, regionalen und
nationalen Vorschriften für elektrische
Installationen müssen beachtet werden.
WARNUNG!
aus, bevor du mit der Verkabelung beginnst.
Gehe äußerst vorsichtig vor und befolge die
Anweisungen sorgfältig.

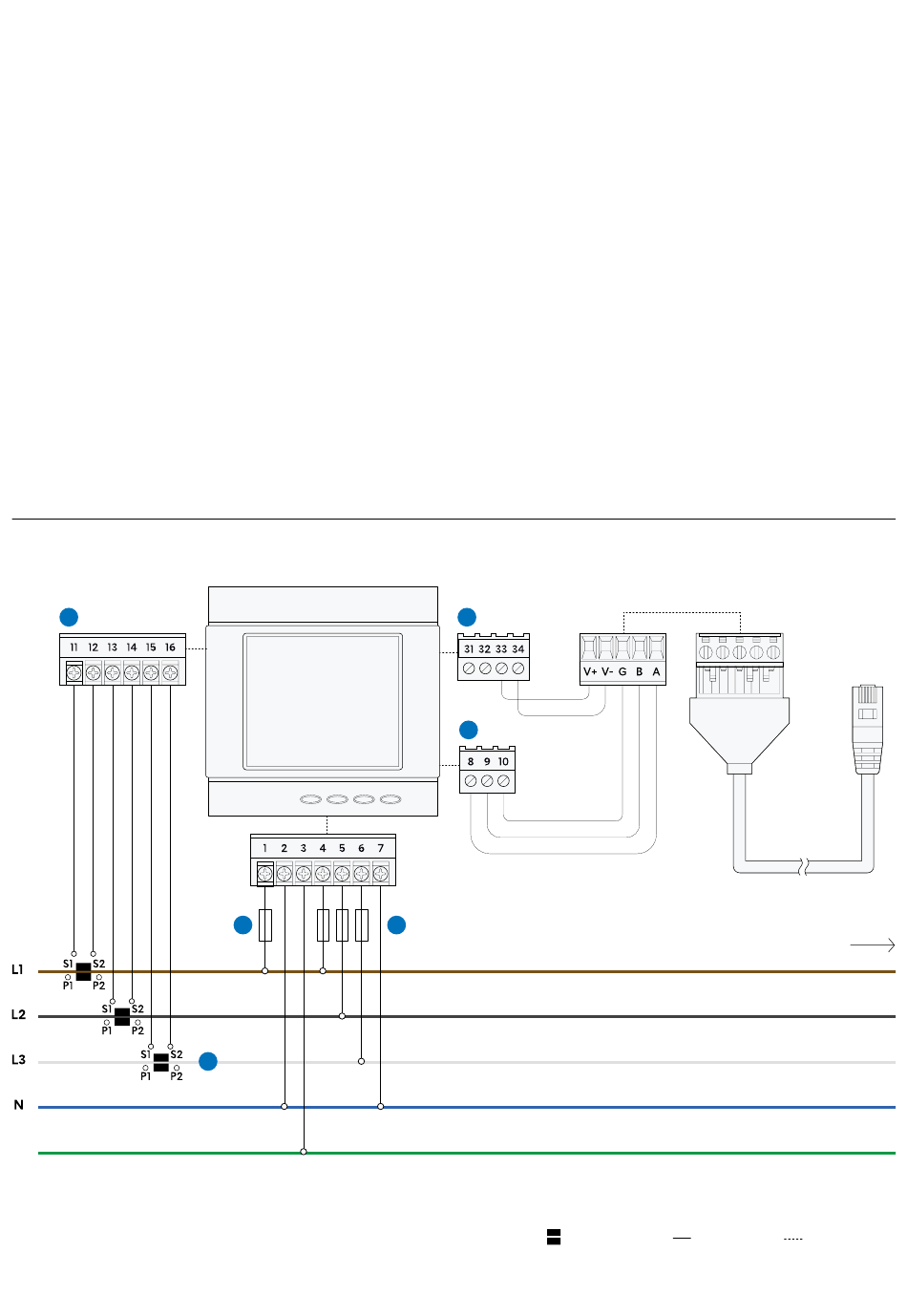

1. Montiere das Leistungsmessgerät im
Sicherungskasten.
2.
Schließe die Klemmen für die
230-V-Betriebsspannung an L(1), N(2),
G(3) am Leistungsmessgerät an. Es wird
empfohlen, eine separate 10-A-Sicherung
zu verwenden.
3.
Verbinde die 24-Volt-Eingangsklemmen
AO2+(33), AO2-(34) des
Leistungsmessgeräts mit den Klemmen
Leistungsmessgerät
2
6
Dieses Produkt darf nur von
Schalte die Stromversorgung
3
7
4
V+ und V– des Modbus-Adapters.
4. Schließe Phase und Nullleiter
(PE, falls IT-Netz) an die
Spannungseingangsklemmen
V1(4), V2(5), V3(6), Vn(7) des
Leistungsmessgerät an.
5.
Schließe die Anschlussdrähte der
Kabelumbau-Stromwandler an die
Stromeingangsklemmen L11(11), L12(12),
L21(13), L22(14), L31(15), L32(16) des
Leistungsmessgeräts an.
6.
Befestige einen Kabelumbau-
Stromwandler um jeden Leiter entweder
vor oder hinter der Hauptsicherung
im Sicherungskasten. Vergewissere
dich, dass die Stromwandler richtig
angeschlossen sind. Die markierten
Pfeile auf den Stromwandlern müssen
der Stromrichtung von der Einspeisung
zum Abnehmer entsprechen.
7.
Verbinde die RS485-Klemmen A(8), B(9)
und S(10) des Leistungsmessgeräts mit A,
B und G am Modbus-Adapter.
Modbus-Adapter
Stromwandler Verdrahtung
Laden
Steckverbinder
