- Seite 1 Benutzer-/Installationsanleitung Easee Ready...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Einleitung Produktübersicht Technische Daten Sicherheit Sicherheitshinweise Vor der Installation Planung der Installation Installation Installationsanleitung Täglicher Gebrauch und Betrieb Wartung Praktische Details WICHTIG: Vor dem Gebrauch sorgfältig durchlesen. Als zukünftige Referenz aufbewahren. -
Seite 3: Einleitung

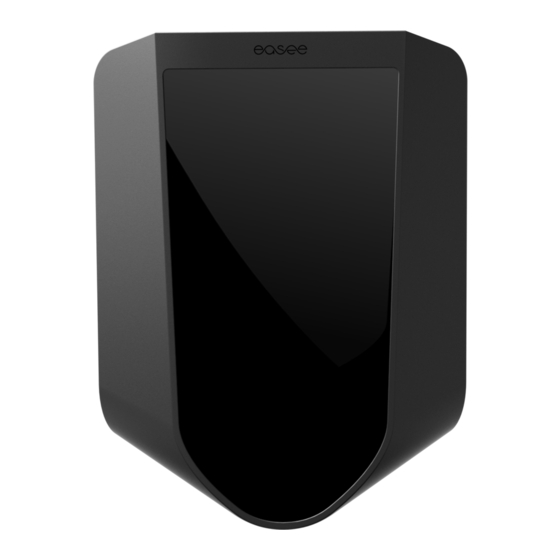

Das Easee Ready umfasst eine Rückplatte und eine Blindabdeckung. Durch die Installation können Sie Ihre Ladeinfrastruktur jederzeit in der Zukunft erweitern. Dies ist mit dem Produkt Easee Plug & Play einfach möglich, indem Sie den neuen Chargeberry in die leere Easee- Ready-Rückplatte montieren, ohne dass ein Elektriker benötigt wird. -
Seite 4: Produktübersicht
Lade-Stromkreis. Installationsnetzwerk: TN, IT oder TT Installationsschutzschalter: Max. 40 A (Easee Home) oder max. 80 A (Easee Charge) Überlastschutz. Der Kurzschlussstrom an der Ladestelle (IkMax) darf 10 kA nicht überschreiten. Wenn es die Installation erfordert, kann für den Stromkreis ein Erdschlussschutz vom Typ A verwendet werden. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise für die Bedienung — Lebensgefahr durch hohe elektrische Spannung. Niemals Veränderungen an Bauteilen, Software oder Anschlussleitungen durchführen. — Niemals das Produkt verwenden oder berühren, Lies das gesamte Handbuch vor Installation und wenn es beschädigt ist oder nicht ordnungsgemäß Bedienung des Produkts sorgfältig durch. -
Seite 6: Planung Der Installation
Prüfe vor Beginn der Installation Folgendes Installation der Klasse II den/die Laderoboter versorgt, ist normalerweise kein externer Fehlerstromschutz — Wo sollte Easee Ready installiert werden? erforderlich. Die örtlichen Verdrahtungsvorschriften — Ist die elektrische Anschlussleistung des Gebäudes müssen jedoch immer befolgt werden. - Seite 7 — Der Stromkreis mit einem oder mehreren Laderobotern kann bis zu 40 A abgesichert werden, solange der maximale Kurzschlussstrom (Ipk, max) von 10 kA nicht überschritten wird. — Easee Home unterstützt maximal 3 Laderoboter am selben Stromkreis (Sicherung). Technische Hinweise für die Installation von Easee Charge 13.8...
-
Seite 8: Installationsanleitung
2. Stecken Sie die beiden Enden des mitgelieferten elektrische Anlagen eingehalten werden. Werkzeugs in die beiden Öffnungen an der Unterseite der Abdeckung von Easee Ready. WARNUNG! Schalte die Stromversorgung 3. Ziehen Sie, bis sich die Abdeckung löst. aus, bevor du mit der Verkabelung 4. -
Seite 9: Vorbereitung
Rückplatte Rückplatte Montage Vorbereitung 1. Befestige die Rückplatte mithilfe der im Montageset 1. Kürze den Verschlussstopfen bis er auf das Kabel mitgelieferten 4 Schrauben an einer Wand oder passt und stecke ihn auf das Kabelende. Das Loch Struktur mit ausreichend Tragkraft. Verwende sollte etwas kleiner sein, um eine gute Abdichtung zu geeignete Dübel für die Montage und beachte die erreichen. -
Seite 10: Verkabelung
Rückplatte TN/TT 3-Phase (230/400 V) Verkabelung 1. Isolieren Sie die einzelnen Kabel 12 mm weit ab. Wenn das Kabel flexible Leiter hat, wird empfohlen, Aderendhülsen auf Litzen zu verwenden. Verwenden Sie zum Verpressen die richtigen Werkzeuge. 2. Ziehen Sie die Schrauben mit einem Drehmoment von 5 Nm fest. - Seite 11 IT/TT 3-Phase (230 V) HINWEIS! Es wird empfohlen, die vorgegebenen Farbcodes bei der Installation zu beachten. Je nach nationalen Vorschriften können die Farben der Kabel von den Abbildungen abweichen. Die Abbildungen in dieser Anleitung entsprechen der Norm IEC 60446. HINWEIS! Vergewissern Sie sich vor dem Einschalten der Stromversorgung, dass die Kabel richtig angeschlossen und fest angezogen sind.
- Seite 12 Cloud hochgeladen ist, gehen Sie zu "Aktuelle Standorte" und vervollständigen Sie diese. Vorhandenen Standort aktualisieren: Wenn auf 1. Scannen Sie den QR-Code, um die Easee Installer diesem Standort bereits ein oder mehrere Laderoboter App herunterzuladen und ein kostenloses Konto zu installiert sind oder er von einem Betreiber erstellt wurde erstellen.
-
Seite 13: Montieren
Rückplatte ein und lassen Sie sie einrasten. 2. Drücken Sie auf die Unterseite der Frontabdeckung, bis Sie ein Klicken hören. 3. Schrauben Sie die Sicherungsschraube an der Unterseite der Rückplatte ein, um die Blindabdeckung zu sichern. Ihr Easee Ready ist jetzt installiert! ”KLICK!”... -
Seite 14: Wartung
Easee-Hardware ist durch unsere eingeschränkte Garantie von 3 Jahren abgedeckt. Wenn Ihr Ladegerät innerhalb dieser Garantiezeit repariert Reinigung werden muss, wenden Sie sich bitte an Ihren Easee- Vertreiber. Weitere Informationen finden Sie unter easee.support. Das Produkt muss nicht gereinigt werden, um ordnungsgemäß... - Seite 15 Wenn sich das Produkt mit dem Internet verbindet, Originalverpackung. Lagern Sie keine anderen Geräte werden personenbezogene Daten an Easee AS gesendet. als Easee-Ladegeräte auf der Box. Wurde die Box fallen Nähere Informationen zum Datenschutz erhalten Sie gelassen oder anderweitig beschädigt, sollte eine visuelle während der Konfiguration Ihres Produkts.
- Seite 16 Aufzeichnen, Datenempfang oder Computernetzwerke. Easee und alle anderen Easee Produktnamen und Slogans sind Markenzeichen oder eingetragene Warenzeichen von Easee AS. Produkte von Easee können durch ein oder mehrere Patente geschützt sein. Alle anderen genannten Produkte und Dienstleistungen können Markenzeichen oder Handelsmarken für Dienstleistungen ihrer jeweiligen Eigentümer sein.
- Seite 18 Easee AS Grenseveien 19 4313 Sandnes, Norway .easee.com...
