2101210000_31-P5601UF_00_01
GB
CZ
SK
PL
HU
SI
RS|HR|BA|ME
DE
UA
RO|MD
LT
LV
EE
BG
P5601UF
Floor Heating Thermostat
Termostat pro podlahové topení
Termostat pre podlahové kúrenie
Termostat do ogrzewania podłogowego
Termosztát padlófűtéshez
Termostat za talno ogrevanje
Termostat za podno grijanje
Thermostat für Fußbodenheizung
Термостат для підлогового опалення
Termostat pentru încălzire în pardoseală
Grindinio šildymo termostatas
Apsildāmās grīdas termostats
Põrandakütte termostaat
Термостат за подово отопление
www.emos.eu
80 × 90 mm
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Emos P5601UF
Inhaltszusammenfassung für Emos P5601UF
- Seite 1 2101210000_31-P5601UF_00_01 80 × 90 mm P5601UF Floor Heating Thermostat Termostat pro podlahové topení Termostat pre podlahové kúrenie Termostat do ogrzewania podłogowego Termosztát padlófűtéshez Termostat za talno ogrevanje RS|HR|BA|ME Termostat za podno grijanje Thermostat für Fußbodenheizung Термостат для підлогового опалення RO|MD Termostat pentru încălzire în pardoseală...
- Seite 2 2101210000_P01-P5601UF 86 mm 43 mm 60 mm 13 mm...
-
Seite 66: Technische Spezifikation

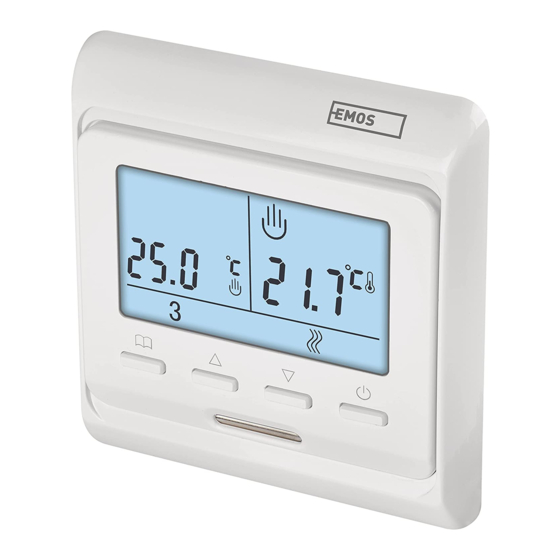

DE | Thermostat für Fußbodenheizung Der Thermostat P5601UF ist bestimmt zur Steuerung der Fußbodenheizung. Wichtige Hinweise • Lesen Sie sich vor dem ersten Gebrauch die Bedienungsanleitung für den Thermostat aufmerksam durch. • Schalten Sie vor der Installation die elektrische Stromzufuhr ab! •... - Seite 67 MONTAGE Warnung: Trennen Sie die Heiz-/Klimaanlage vor dem Thermostatwechsel von der elektrischen Hauptspannungsquelle in Ihrer Wohnung. Damit verhindern Sie einen möglichen Unfall durch Stromschlag. Thermostat-Standort Der Standort des Thermostats ist von großer Bedeutung für die Funktion des Thermostats. Wählen Sie eine Ort, wo sich die Familienmitglieder am häu- figsten aufhalten –...
-
Seite 68: Displaybeleuchtung
Inbetriebnahme Betätigen Sie die Taste . Der Thermostat geht in Betrieb und das Display ist aktiv. Einstellen von Tag und Uhrzeit Drücken Sie gleichzeitig lange die Tasten und Pfeil noch oben , der Minutenwert beginnt zu blinken. Stellen Sie die Minute mit Hilfe von Pfeil nach oben oder nach unten ein, bestätigen Sie mit der Taste Anschließend stellen Sie mit Pfeil nach oben/nach unten die Stunde ein,... -
Seite 69: Programmeinstellungen
Icon Uhrzeit Temperatur 1. Änderung 8:00 22 °C 2. Änderung 23:00 15 °C Programmeinstellungen Der gesamte Tag (Werktag) ist in 6 Zeitabschnitte aufgeteilt = 6 Temperatu- ränderungen. Wochenendtage sind in 2 Zeitabschnitte aufgeteilt = 2 Tempe- raturänderungen (die Anzahl der Abschnitte kann nicht verändert werden). Sofern Ihnen die werkseitig voreingestellten Programme nicht zusagen, können deren zeitliche Aufteilung und die eingestellten Temperaturen entsprechend angepasst werden. - Seite 70 Drücken Sie nach Auswahl der Tage 2× die Taste und fahren Sie mit der Programmierung fort: 1. Drücken Sie lange die Taste 2. Es erscheint das Symbol , Uhrzeit für die 1. Temperaturänderung im Tagesverlauf und die voreingestellten Tage. 3. Stellen Sie mit den Tasten die Uhrzeit (Abgrenzung 1 min) ein, ab der die 1.
- Seite 71 Rechts oben am Display werden gleichzeitig die Symbole angezeigt. Bei der nächsten programmierten Temperaturänderung verschwindet das Symbol der Hand , es wird das Symbol angezeigt und die Temperatur ändert sich wieder entsprechend des automatischen Programms. Eine manuell vorgenommene Änderung kann auch vorzeitig beendet werden, indem 2×...
- Seite 72 Symbol auf Funktion Einstellen mit Pfeil nach oben/unten Display Kalibrierung der Temperatur Die Eichung des Temperatursensors im Thermostat ist bereits bei der Herstellung erfolgt, aber zur Optimierung kann die Temperaturänderung von -9,9 °C bis 1. ADJ Temperatureichung im Raum z. B. entspre- +9,9 °C, Differenz 0,1 °C chend dem Referenzthermometer erfolgen.
-
Seite 73: Pflege Und Instandhaltung
Symbol auf Funktion Einstellen mit Pfeil nach oben/unten Display Anti-Frost Modus Ausgeschaltet oder eingeschaltet 5. LTP Die voreingestellte Temperatur für diesen (Symbol wird angezeigt). Modus ist 5 °C. Programmierung ausgeschaltet, nur Handbetrieb – OFF Modus 5 Werktage + 2 Wochenendtage 6. PRG Einstellen der Wochentage Modus 6 Werktage + 1 Wochenendtag Modus 7 Werktage in der Woche... - Seite 74 • Setzen Sie das Produkt nicht direktem Sonnenlicht, extremer Kälte und Feuchtigkeit und rapiden Temperaturschwankungen aus. Dies würde die Genauigkeit der Ablesungen senken. • Stellen Sie das Produkt nicht an Plätze, die anfällig für Vibrationen und Erschütterungen sind – sie können das Produkt beschädigen. •...
- Seite 75 Grundwasser einsickern und in den Lebensmittelumlauf gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben. UA | Термостат для підлогового опалення Термостат P5601UF призначений для регулювання теплої підлоги. Важливе повідомлення • Перед першим використанням уважно прочитайте інструкцію з експлуатації термостата.
