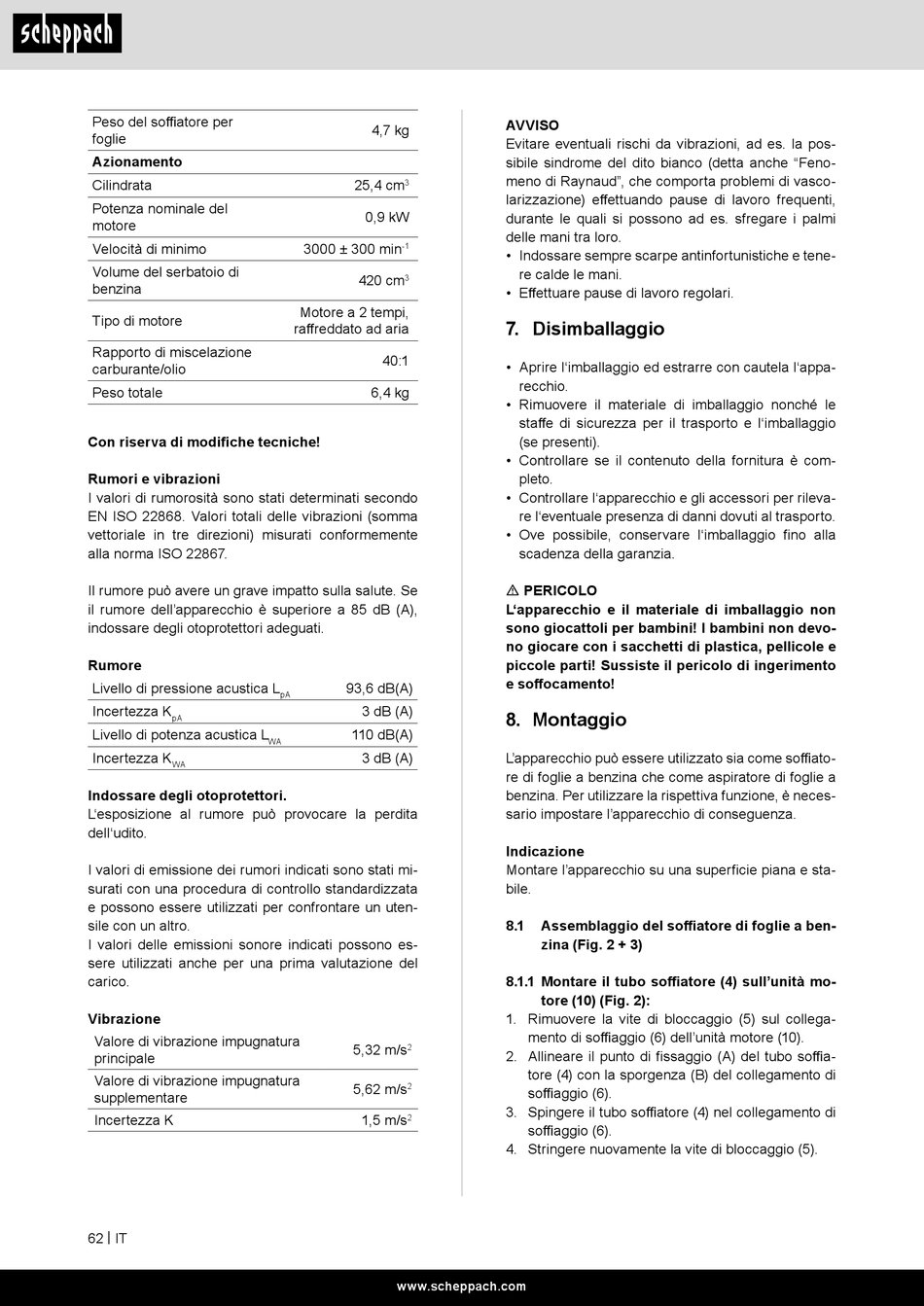

Disimballaggio; Montaggio - Scheppach LBH3500P Original Bedienungsanleitung

Peso del soffiatore per
foglie
Azionamento
Cilindrata
Potenza nominale del
motore
Velocità di minimo
Volume del serbatoio di
benzina
Tipo di motore
Rapporto di miscelazione
carburante/olio
Peso totale
Con riserva di modifiche tecniche!
Rumori e vibrazioni
I valori di rumorosità sono stati determinati secondo
EN ISO 22868. Valori totali delle vibrazioni (somma
vettoriale in tre direzioni) misurati conformemente
alla norma ISO 22867.
Il rumore può avere un grave impatto sulla salute. Se
il rumore dell'apparecchio è superiore a 85 dB (A),
indossare degli otoprotettori adeguati.
Rumore
Livello di pressione acustica L
Incertezza K
pA
Livello di potenza acustica L
Incertezza K
WA
Indossare degli otoprotettori.
L'esposizione al rumore può provocare la perdita
dell'udito.
I valori di emissione dei rumori indicati sono stati mi-
surati con una procedura di controllo standardizzata
e possono essere utilizzati per confrontare un uten-
sile con un altro.
I valori delle emissioni sonore indicati possono es-
sere utilizzati anche per una prima valutazione del
carico.
Vibrazione
Valore di vibrazione impugnatura
principale
Valore di vibrazione impugnatura
supplementare
Incertezza K
62 | IT
4,7 kg
25,4 cm
3
0,9 kW
3000 ± 300 min
-1
420 cm
3
Motore a 2 tempi,
raffreddato ad aria
40:1
6,4 kg
93,6 dB(A)
pA
3 dB (A)
110 dB(A)
WA
3 dB (A)
5,32 m/s
2
5,62 m/s
2
1,5 m/s
2
www.scheppach.com
AVVISO
Evitare eventuali rischi da vibrazioni, ad es. la pos-
sibile sindrome del dito bianco (detta anche "Feno-
meno di Raynaud", che comporta problemi di vasco-
larizzazione) effettuando pause di lavoro frequenti,
durante le quali si possono ad es. sfregare i palmi
delle mani tra loro.
• Indossare sempre scarpe antinfortunistiche e tene-
re calde le mani.
• Effettuare pause di lavoro regolari.

7. Disimballaggio

• Aprire l'imballaggio ed estrarre con cautela l'appa-
recchio.
• Rimuovere il materiale di imballaggio nonché le
staffe di sicurezza per il trasporto e l'imballaggio
(se presenti).
• Controllare se il contenuto della fornitura è com-
pleto.
• Controllare l'apparecchio e gli accessori per rileva-
re l'eventuale presenza di danni dovuti al trasporto.
• Ove possibile, conservare l'imballaggio fino alla
scadenza della garanzia.
m PERICOLO
L'apparecchio e il materiale di imballaggio non
sono giocattoli per bambini! I bambini non devo-
no giocare con i sacchetti di plastica, pellicole e
piccole parti! Sussiste il pericolo di ingerimento
e soffocamento!

8. Montaggio

L'apparecchio può essere utilizzato sia come soffiato-
re di foglie a benzina che come aspiratore di foglie a
benzina. Per utilizzare la rispettiva funzione, è neces-
sario impostare l'apparecchio di conseguenza.
Indicazione
Montare l'apparecchio su una superficie piana e sta-
bile.
8.1 Assemblaggio del soffiatore di foglie a ben-
zina (Fig. 2 + 3)
8.1.1 Montare il tubo soffiatore (4) sull'unità mo-
tore (10) (Fig. 2):
1. Rimuovere la vite di bloccaggio (5) sul collega-
mento di soffiaggio (6) dell'unità motore (10).
2. Allineare il punto di fissaggio (A) del tubo soffia-
tore (4) con la sporgenza (B) del collegamento di
soffiaggio (6).
3. Spingere il tubo soffiatore (4) nel collegamento di
soffiaggio (6).
4. Stringere nuovamente la vite di bloccaggio (5).
