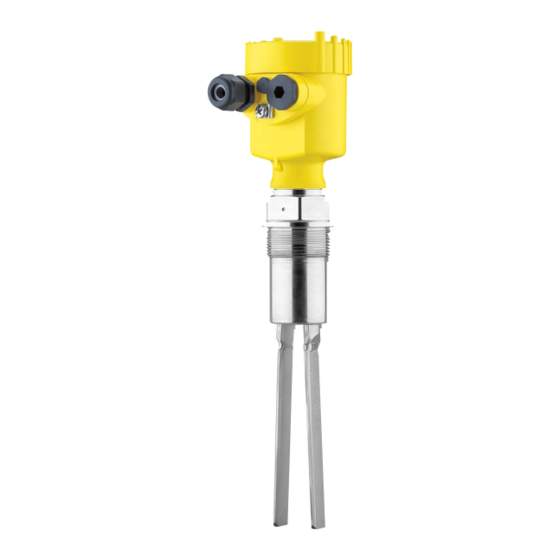

VEGA VEGAWAVE 61 Betriebsanleitung

Vibrationsgrenzschalter für pulverförmige schüttgüter
Vorschau ausblenden Andere Handbücher für VEGAWAVE 61:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

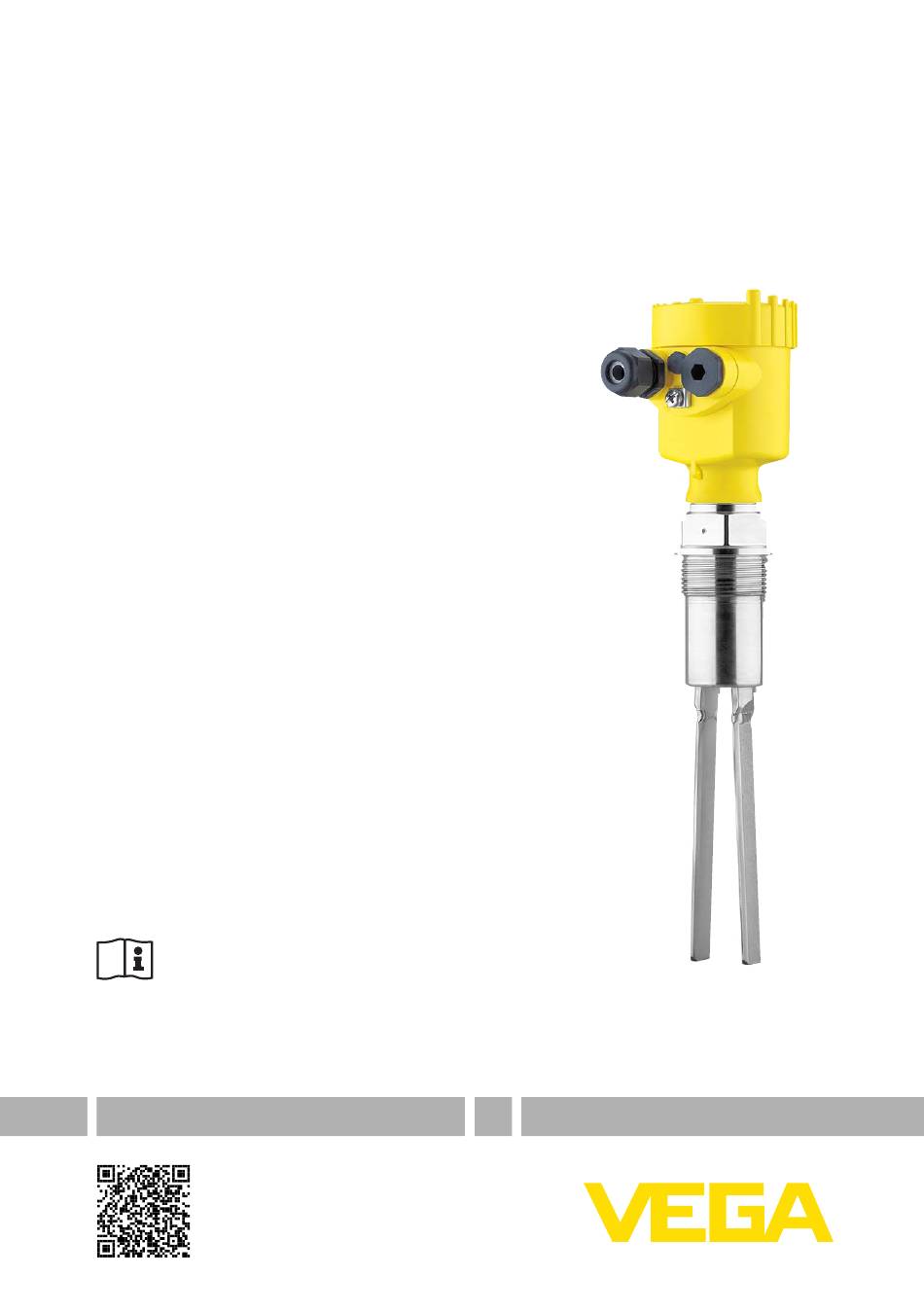

Betriebsanleitung
Vibrationsgrenzschalter für
pulverförmige Schüttgüter
VEGAWAVE 61
Zweileiter 8/16 mA
Document ID: 32250
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEGA VEGAWAVE 61

Inhaltszusammenfassung für VEGA VEGAWAVE 61

  • Seite 1 Betriebsanleitung Vibrationsgrenzschalter für pulverförmige Schüttgüter VEGAWAVE 61 Zweileiter 8/16 mA Document ID: 32250...

  • Seite 2: Inhaltsverzeichnis

    Elektronikeinsatz tauschen ..................... 27 Vorgehen im Reparaturfall ....................28 Ausbauen ..........................30 Ausbauschritte ....................... 30 Entsorgen ........................30 Anhang ............................ 31 Technische Daten ......................31 Maße ..........................35 Gewerbliche Schutzrechte ..................... 37 Warenzeichen ........................ 37 VEGAWAVE 61 • Zweileiter 8/16 mA...
  • Seite 3 Inhaltsverzeichnis Sicherheitshinweise für Ex-Bereiche: Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese liegen jedem Gerät mit Ex-Zulassung als Dokument bei und sind Bestandteil der Betriebsanleitung. Redaktionsstand: 2022-09-15 VEGAWAVE 61 • Zweileiter 8/16 mA...

  • Seite 4: Zu Diesem Dokument

    Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Hinweis, Tipp: Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen und Tipps für erfolgreiches Arbeiten.

  • Seite 5: Zu Ihrer Sicherheit

    Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGAWAVE 61 ist ein Sensor zur Grenzstanderfassung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl.

  • Seite 6: Sicherheitskennzeichen Am Gerät

    Kennzeichnung bestätigen wir die Konformität. Die zugehörigen Konformitätserklärungen finden Sie auf unserer Homepage. SIL-Konformität Der VEGAWAVE 61 erfüllt die Anforderungen an die funktionale Si- cherheit nach IEC 61508. Weitere Informationen finden Sie im Safety Manual "VEGAWAVE Serie 60". Sicherheitshinweise für Ex-Bereiche Bei Anwendungen in explosionsgeschützten Bereichen (Ex) dürfen...

  • Seite 7: Produktbeschreibung

    Die Seriennummer ermöglicht es Ihnen, über "www.vega.com", "Suche" die Lieferdaten des Gerätes anzuzeigen. Zusätzlich zum Typschild außen am Gerät finden Sie die Seriennummer auch im Inneren des Gerätes. Arbeitsweise Anwendungsbereich Der VEGAWAVE 61 ist ein Grenzstandsensor mit Schwinggabel zur Grenzstanderfassung. VEGAWAVE 61 • Zweileiter 8/16 mA...

  • Seite 8: Bedienung

    Er arbeitet auch unter starken Fremdvibrationen oder bei wechseln- dem Medium. Feststoffdetektion in Wasser Wenn Sie den VEGAWAVE 61 als Gerät zur Feststoffdetektion in Wasser bestellt haben, ist die Schwinggabel auf die Dichte des Was- sers abgeglichen. In Luft oder bei Bedeckung mit Wasser (Dichte: 1 g/ cm³/0.036 lbs/in) meldet der VEGAWAVE 61 unbedeckt.
  • Seite 9 Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- peratur sche Daten - Umgebungsbedingungen" • Relative Luftfeuchte 20 … 85 % Heben und Tragen Bei Gerätegewichten über 18 kg (39.68 lbs) sind zum Heben und Tragen dafür geeignete und zugelassene Vorrichtungen einzusetzen. VEGAWAVE 61 • Zweileiter 8/16 mA...

  • Seite 10: Montieren

    DIN/EN/IEC/ANSI/ISA/UL/CSA 61010-1 geeignet. Es kann sowohl im Innen- als auch im Außenbereich eingesetzt werden. Schaltpunkt Grundsätzlich kann der VEGAWAVE 61 in jeder beliebigen Lage ein- gebaut werden. Das Gerät muss lediglich so montiert werden, dass sich das Schwingelement auf Höhe des gewünschten Schaltpunktes befindet.
  • Seite 11 4 Montieren Abb. 2: Maßnahmen gegen das Eindringen von Feuchtigkeit Transport Halten Sie den VEGAWAVE 61 nicht am Schwingelement. Insbeson- dere bei Flansch- oder Rohrversionen kann der Sensor durch das Gerätegewicht beschädigt werden. Entfernen Sie die Schutzkappe erst unmittelbar vor der Montage.

  • Seite 12: Montagehinweise

    VEGAWAVE 61 waagerecht einbauen. Wenn sich der Schalt- punkt jedoch in einer Toleranz von einigen Zentimetern bewegen darf, empfehlen wir, den VEGAWAVE 61 ca. 20° schräg nach unten geneigt einzubauen, damit sich keine Ablagerungen bilden können. VEGAWAVE 61 • Zweileiter 8/16 mA...
  • Seite 13 20° Abb. 4: Waagerechte Montage Einströmendes Medium Wenn der VEGAWAVE 61 im Befüllstrom eingebaut ist, kann dies zu unerwünschten Fehlmessungen führen. Montieren Sie den VEGA- WAVE 61 deshalb an einer Stelle im Behälter, wo keine störenden Einflüsse, wie z. B. von Befüllöffnungen, Rührwerken etc. auftreten können.
  • Seite 14 Prallschutz gegen Stein- schlag Grobsedimente ist das Schwingelement mit einem geeigneten Prall- blech vor Beschädigungen zu schützen. Dieses Prallblech müssen Sie selbst anfertigen. > 125 mm (> 5") Abb. 7: Prallblech zum Schutz vor Beschädigungen VEGAWAVE 61 • Zweileiter 8/16 mA...

  • Seite 15: An Die Spannungsversorgung Anschließen

    Schließen Sie die Spannungsversorgung gemäß den nachfolgenden Anschlussbildern an. Beachten Sie dazu die allgemeinen Installati- onsvorschriften. Verbinden Sie den VEGAWAVE 61 grundsätzlich mit der Behältererde (PA) bzw. bei Kunststoffbehältern mit dem nächstge- legenen Erdpotenzial. Seitlich am Gerätegehäuse befindet sich dazu eine Erdungsklemme zwischen den Kabelverschraubungen.

  • Seite 16: Anschlussschritte

    Dichtring muss das Kabel komplett umschließen 10. Eventuell neuen Abgleich durchführen 11. Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. Anschlussplan Einkammergehäuse Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als auch für die Ex-d-Ausführung. VEGAWAVE 61 • Zweileiter 8/16 mA...

  • Seite 17: Gehäuseübersicht

    Sie in den "Technischen Daten" im "Anhang". Das Schaltungsbeispiel gilt für alle einsetzbaren Steuergeräte. Wenn der Betriebsartenschalter des VEGAWAVE 61 korrekt auf "max." eingestellt ist, leuchtet die Kontrollleuchte am VEGAWAVE 61. • Rot - bei bedecktem Schwingelement •...

  • Seite 18: Anschlussplan - Ausführung Ip 66/Ip 68, 1 Bar

    5 An die Spannungsversorgung anschließen Anschlussplan - Ausführung IP 66/IP 68, 1 bar Aderbelegung Anschluss- kabel Abb. 11: Aderbelegung Anschlusskabel Braun (+) und blau (-) zur Spannungsversorgung bzw. zum Auswertsystem Abschirmung VEGAWAVE 61 • Zweileiter 8/16 mA...

  • Seite 19: In Betrieb Nehmen

    DIL-Schalter zur Betriebsartenumschaltung - min./max. (2) • Kontrollleuchte (5) Hinweis: Stellen Sie generell vor der Inbetriebnahme des VEGAWAVE 61 die Betriebsart ein. Bei Verwendung an einem Steuergerät stellen Sie den Betriebsartenschalter (2) am VEGAWAVE 61 generell auf die Betriebsart max.

  • Seite 20: Funktionstabelle

    (> 0,02 g/cm³ bzw. 0.0008 lbs/in³). Bei besonders leichten Schüttgütern drehen Sie das Potentiometer auf Linksanschlag (> 0,008 g/cm³ bzw. 0.0003 lbs/in³). Damit wird der VEGAWAVE 61 empfindlicher und kann leichte Schüttgüter sicherer detektieren. Bei Geräten zur Feststoffdetektion in Wasser gelten diese Einstellun- gen nicht.
  • Seite 21 Die folgende Tabelle gibt eine Übersicht über die Schaltzustände in Abhängigkeit von der eingestellten Betriebsart des Steuergerätes und dem Füllstand. Hinweis: Beachten Sie, dass der Betriebsartenschalter des VEGAWAVE 61 dazu immer auf "max." stehen muss. Betriebsart am Füllstand Signalstrom - Sen-...

  • Seite 22: Wiederholungsprüfung (Sil)

    Wiederholungsprüfung (SIL) Allgemeines Der VEGAWAVE 61 ist qualifiziert für den Einsatz in Messketten der Stufe SIL2 gemäß IEC 61508 (redundant ausgeführt, Stufe SIL3). Das Messsystem kann zur Grenzstanderfassung von Schüttgütern eingesetzt werden und genügt den besonderen Anforderungen der Sicherheitstechnik.
  • Seite 23 Drücken Sie die Testtaste für > 2 Sekunden mit einem geeigneten Gegenstand (Schraubendreher, Kugelschreiber etc.). Wenn der VEGAWAVE 61 an einem Auswertsystem oder einer SSPS angeschlossen ist, müssen Sie dazu die Verbindungsleitung zum Sensor für > 2 Sekunden unterbrechen. Die Schaltverzögerung muss dazu auf 0,5 s eingestellt sein.
  • Seite 24 8 mA stromfüh- stromlos stromfüh- dung ±1,5 mA rend rend 1,5 s ±0,5 s 3. Vollmel- 16 mA stromlos stromfüh- stromfüh- dung ±1,5 mA rend rend 1,5 s ±0,5 s 2) Anlaufzeit der Spannungsversorgung VEGAWAVE 61 • Zweileiter 8/16 mA...
  • Seite 25 Testbeurteilung (SSPS) Test bestanden Status Stromwert Zeit Störsignal < 3,6 mA 1,5 s ±0,5 s Unbedeckt 8 mA ±1,5 mA 1,5 s ±0,5 s Bedeckt 16 mA ±1,5 mA 1,5 s ±0,5 s VEGAWAVE 61 • Zweileiter 8/16 mA...

  • Seite 26: Instandhalten Und Störungen Beseitigen

    24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. Da wir die- sen Service weltweit anbieten, erfolgt die Unterstützung in englischer...

  • Seite 27: Schaltsignal Überprüfen

    Kontrollieren Sie das Schwingelement und den Stutzen gelement auf eventuelle Anhaftungen und entfernen Sie diese. Falsche Betriebsart ge- Den Betriebsartenschalter am VEGAWAVE 61 auf wählt "max." stellen. Am Steuergerät korrekte Betriebsart ein- stellen (A: Überlaufschutz; B: Trockenlaufschutz). Kontrollleuchte blinkt rot Fehler am Schwingele- Kontrollieren Sie, ob das Schwingelement beschädigt...

  • Seite 28: Vorgehen Im Reparaturfall

    Der Elektroniktausch ist somit abgeschlossen. Vorgehen im Reparaturfall Ein Geräterücksendeblatt sowie detallierte Informationen zur Vorge- hensweise finden Sie im Downloadbereich auf unserer Homepage. Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen. VEGAWAVE 61 • Zweileiter 8/16 mA...
  • Seite 29 Das Gerät reinigen und bruchsicher verpacken • Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Adresse für Rücksendung bei der für Sie zuständigen Vertretung erfragen. Sie finden diese auf unserer Homepage. VEGAWAVE 61 • Zweileiter 8/16 mA...

  • Seite 30: Ausbauen

    Sollten personenbezogene Daten auf dem zu entsorgenden Altgerät gespeichert sein, löschen Sie diese vor der Entsorgung. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGAWAVE 61 • Zweileiter 8/16 mA...

  • Seite 31: Anhang

    Prozessanschlüsse Ʋ Rohrgewinde, zylindrisch (DIN 3852- G1½ Ʋ Rohrgewinde, konisch 1½ NPT (ASME B1.20.1) Gerätegewicht (je nach Prozessan- 0,8 … 4 kg (0.18 … 8.82 lbs) schluss) Max. seitliche Belastung 600 N (135 lbf) VEGAWAVE 61 • Zweileiter 8/16 mA...
  • Seite 32 -1 … 25 bar/-100 … 2500 kPa (-14.5 … 363 psig) VEGAWAVE 61 aus 316L -50 … +150 °C (-58 … +302 °F) Prozesstemperatur (Gewinde- bzw. -50 … +250 °C (-58 … +482 °F) Flanschtemperatur) mit Temperaturzwi- schenstück (optional) VEGAWAVE 61 • Zweileiter 8/16 mA...
  • Seite 33 < 0,036 Ω/m (0.011 Ω/ft) Ʋ Zugfestigkeit < 1200 N (270 lbf) Ʋ Standardlänge 5 m (16.4 ft) Ʋ Max. Länge 1000 m (3280 ft) Ʋ Min. Biegeradius 25 mm (0.984 in) bei 25 °C (77 °F) VEGAWAVE 61 • Zweileiter 8/16 mA...
  • Seite 34 Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können über Eingabe der Seriennummer Ihres Gerätes im Suchfeld auf www.vega.com sowie über den allgemeinen Downloadbereich heruntergeladen werden. VEGAWAVE 61 • Zweileiter 8/16 mA...

  • Seite 35: Maße

    Gehäuse in Schutzart IP66/IP68 (1 bar) ~ 150 mm ~ 103 mm (5.91") (4.06") ø 77 mm ø 84 mm (3.03") (3.31") M20x1,5 M20x1,5 M20x1,5 Abb. 18: Gehäuseausführungen in Schutzart IP66/IP68 (1 bar) Edelstahl-Einkammer (Feinguss) Aluminium-Einkammer VEGAWAVE 61 • Zweileiter 8/16 mA...
  • Seite 36 9 Anhang G1½ ø 43 mm (1.69") Abb. 19: VEGAWAVE 61, Gewindeausführung G1½ (DIN ISO 228/1) ø 34 mm (1.34") Abb. 20: Temperaturzwischenstück VEGAWAVE 61 • Zweileiter 8/16 mA...

  • Seite 37: Gewerbliche Schutzrechte

    Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
  • Seite 38 Notizen VEGAWAVE 61 • Zweileiter 8/16 mA...
  • Seite 39 Notizen VEGAWAVE 61 • Zweileiter 8/16 mA...
  • Seite 40 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2022 VEGA Grieshaber KG Am Hohenstein 113 Telefon +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
