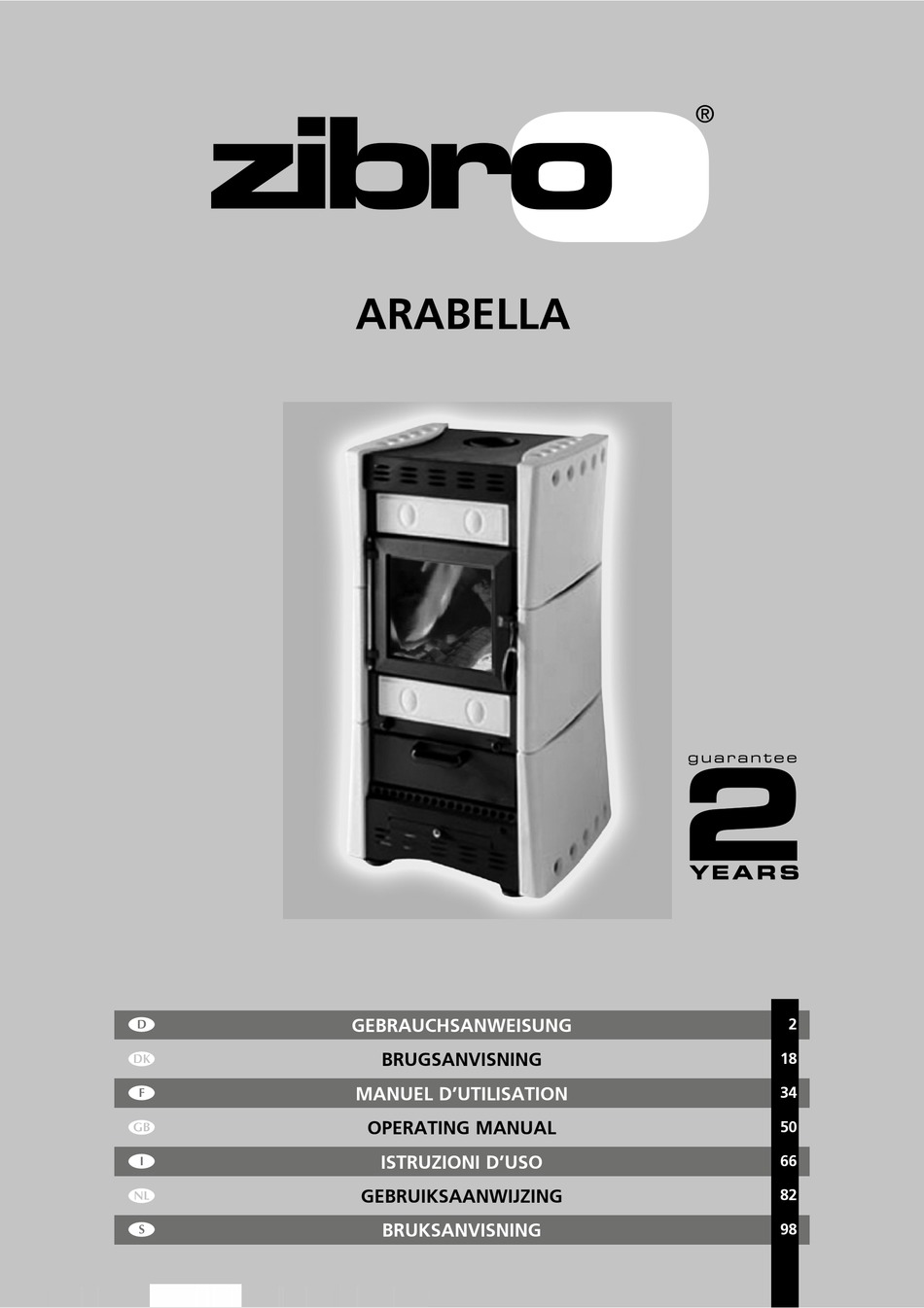

- Seite 1 ARABELLA gEBRAUchsAnWEisUng BRUgsAnVisning MAnUEL D’UTiLisATiOn OPERATing MAnUAL isTRUziOni D’UsO > gEBRUiKsAAnWiJzing BRUKsAnVisning...
-
Seite 2: Gebrauchsanweisung
WichTigsTE EinzELTEiLE Rauchgaskanal/ schoRnstein (nicht im liefeRumfang enthalten) Rauchgasklappe (nicht im liefeRum- fang enthalten) glassReinigungs- lufteinlass kontRollfensteR BRennkammeR tüRdichtung gRiff RüttleR füR asche- Rost hauptlufteinlass aschekasten (hin- teR deR tüR) aschekastentüR stellfüsse Raumumluftschal- 1. LEggERE DAPPRiMA LE insTRUziOni D’UsO. 1. LEsEn siE sich BiTTE zUERsT DiE gEBRAUchsAnWEisUng DURch 2. - Seite 3 Liebe Käuferin, lieber Käufer, wir beglückwünschen sie zum kauf ihres Zibro-kaminofens. sie haben ein hoch- wertiges produkt erworben, dass ihnen bei verantwortungsvoller und richtiger Benutzung jahrelang freude machen wird. im hinblick auf eine möglichst lange und sichere Benutzung ihres Zibro-kamino- fens lesen sie bitte vor der Benutzung diese anleitung durch und bewahren sie sie so auf, dass sie sie jederzeit zu Rate ziehen können.
-
Seite 4: Sicherheitshinweise
Wichtigkeit. Beachten sie daher folgendes: • Der Ofen muss von einem von Zibro anerkannten Heizungsmonteur ins- talliert werden. die Bedienungsanweisungen in dieser anleitung weichen möglicherweise von den örtlichen Vorschriften ab. in dem fall gilt jeweils die strengste Vorschrift. - Seite 5 auf eine feuerfeste unterlage stellen. diese unterlage muss so bemessen sein, dass sie bis mindestens 50 cm vor dem ofen reicht und an den seiten 30 cm breiter ist als der ofen (siehe abb. 1, maße d und e). • Wenn die Wände aus entzündlichem material sind, muss der ofen (seiten/ Rückseite) weit genug von der Wand entfernt sein.
- Seite 6 dieser kaminofen benötigt einen stromanschluss. lesen sie sich die unten stehen- den Warnhinweise und anweisungen gründlich durch: • Verwenden sie kein beschädigtes stromkabel. • das kabel darf nicht festgeklemmt oder gebogen werden. • das stromkabel darf keine heißen teile des kaminofens berühren. •...
- Seite 7 hinWEisE zUR BEnUTzUng: • Achten Sie darauf, dass der Kaminofen, dessen Abzugsrohr und der Rauchgaskanal von allen seiten gut zugänglich sind. • Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie mit niedri- ger hitze beginnen (siehe kapitel c). B.
-
Seite 8: Während Des Normalen Betriebs
D. nORMALER BETRiEB DEs OFEns anzünden des feuers im ofen: Öffnen sie die ofentür und das haupteinlassventil völlig (siehe abbildung 2), schie- ben sie dazu das Ventil auf „+“. legen sie etwas zerknülltes papier oder mehrere kaminanzünder zusammen mit mehreren kleinen stückchen trockenen Brennhol- zes in die Brennkammer und zünden sie es an (anforderungen an den Brennstoff siehe abschnitt d.3). -
Seite 9: Anforderungen An Den Brennstoff
D.1.2 Ofen brennt nicht richtig kennzeichen eines nicht richtig brennenden ofens: • Erstickende Flammen • Übermäßig starker Rauch • Rußablagerung am Ofenfenster D.2 nAchFüLLEn DEs OFEns • Rütteln Sie den Ascherost mit der Entaschungsvorrichtung (siehe Abbildung • Öffnen Sie die Ofentür mit einem hitzefesten Handschuh (nicht im Lieferum- fang des ofens enthalten). -
Seite 10: Raumluftumwälzung
der kaminofen erzielt die beste leistung, wenn hartholz wie eiche, Buche, esche und ulme verbrannt wird. Weiche holzarten wie kiefer, pappel und linde erzielen eine geringere leistung und verursachen möglicherweise mehr ablagerungen und stärkere Rußbildung. D.4 RAUMLUFTUMWäLzUng dieser kaminofen verfügt über ein Raumumluftgebläse. Wenn das gebläse einge- schaltet ist, wird Raumluft über die warmen innenflächen des kaminofens ange- saugt und wärmt sich dadurch auf. -
Seite 11: Vom Fachmann Auszuführende Wartung
kontrollieren sie vor Beginn der Wartungs- oder Reinigungsarbeiten, ob das feuer vollständig erloschen ist und alle heißen flächen ausreichend ab- gekühlt sind. • Werden die Wartungsarbeiten nicht korrekt ausgeführt, dann besteht die gefahr von Verletzungen, Betriebsstörungen und irreparablen schäden an ofen und gebäude. •... - Seite 12 Jahr – das erste Zustand mal vor anfang der heizsaison – auf undichtigkeiten und Beschädigungen. lassen sie sie gegebenenfalls von einem von Zibro anerkannten fachmann auswechseln. Verwenden sie ausschließlich original-ersatzteile von Zibro. E.3.6 Brennkammerwände kontrollieren sie die ofentürdichtung mindestens zweimal pro Jahr –...
-
Seite 13: Kundendienst, Original-Ersatzteile
Zibro anerkannt sind. original-ersatzteile sind ausschließ- lich bei unseren kundendienstzentren und offiziellen Verkaufsstellen erhältlich. Wenn sie sich an ihren händler, ein kundendienstzentrum oder den von Zibro aner- kannten heizungsmonteur wenden, sollten sie zuvor notieren, um welches modell und welche seriennummer es sich handelt. -
Seite 14: Störungssuche Und Abhilfe
g. sTöRUngssUchE UnD ABhiLFE störung Mögliche Ursache Mögliche Abhilfe holzscheite zu groß erst Brennreisig verwenden, bevor sie auf holzscheite übergehen holz ist zu feucht abgelagertes holz (trocken genug) verwenden schornstein zieht nicht alles auf maximale Öffnung ein- ausreichend stellen und kontrollieren, dass probleme beim entzünden Rauchabzug nicht beeinträchtigt wird kontrollieren, ob schornstein-... -
Seite 15: Garantiebedingungen
Brennstoffs kann sogar gefährlich sein.** 7. transportkosten und das transportrisiko für den kaminofen oder dessen teile gehen grundsätzlich zu lasten des käufers. 8. der kaminofen muss von einem von Zibro anerkannten fachmann instal- liert werden und das inbetriebsetzungsprotokoll muss vorgelegt werden können. -
Seite 16: Technische Daten
(**) dies ist ein Richtwert, der genaue Wert hängt vom land/von der Region ab. (***) durch einen professionellen autorisierten heizungsmonteur zu bestimmen sie können die aktuellste Version der Bedienungsanleitung unter www.zibro.com/ download herunterladen. elektroartikel gehören nicht in den hausmüll. Bitte entsorgen sie sie den örtlichen Vorschriften gemäß. -
Seite 17: Konformitätsbescheinigung
Produkte auf Grund ihres Entwurfs und ihrer Konstruk- tion die betreffenden grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien erfüllen: Beschreibung des Produkts: mit festem Brennstoff betriebene kaminöfen Marke des Produkts: Zibro Bezeichnung des Produkts: arabella Anwendbare EG-Richtlinien: eg-Bauproduktenrichtlinie 89/106/eWg Anwendbare Harmonisierung: Normen: en 13240:2001 en 13240:2001/a2:2004 en 13240:2001/ac:2006... - Seite 114 +39 571 628 500 fax: +49 (0) 2542 – 917568 fax: +39 571 628 504 email: info@kb-deutschland.de email: pvgital�@zibro.it e BELGIË u NORGE pVg Belgium nV/sa Fei�ue Group Europe ApS industrielaan 55 troensevej 7 2900 schoten dk 9220 aalborg ø...
