Schritt 3: Befestigung zweier Montageschienen an der Außenschiene

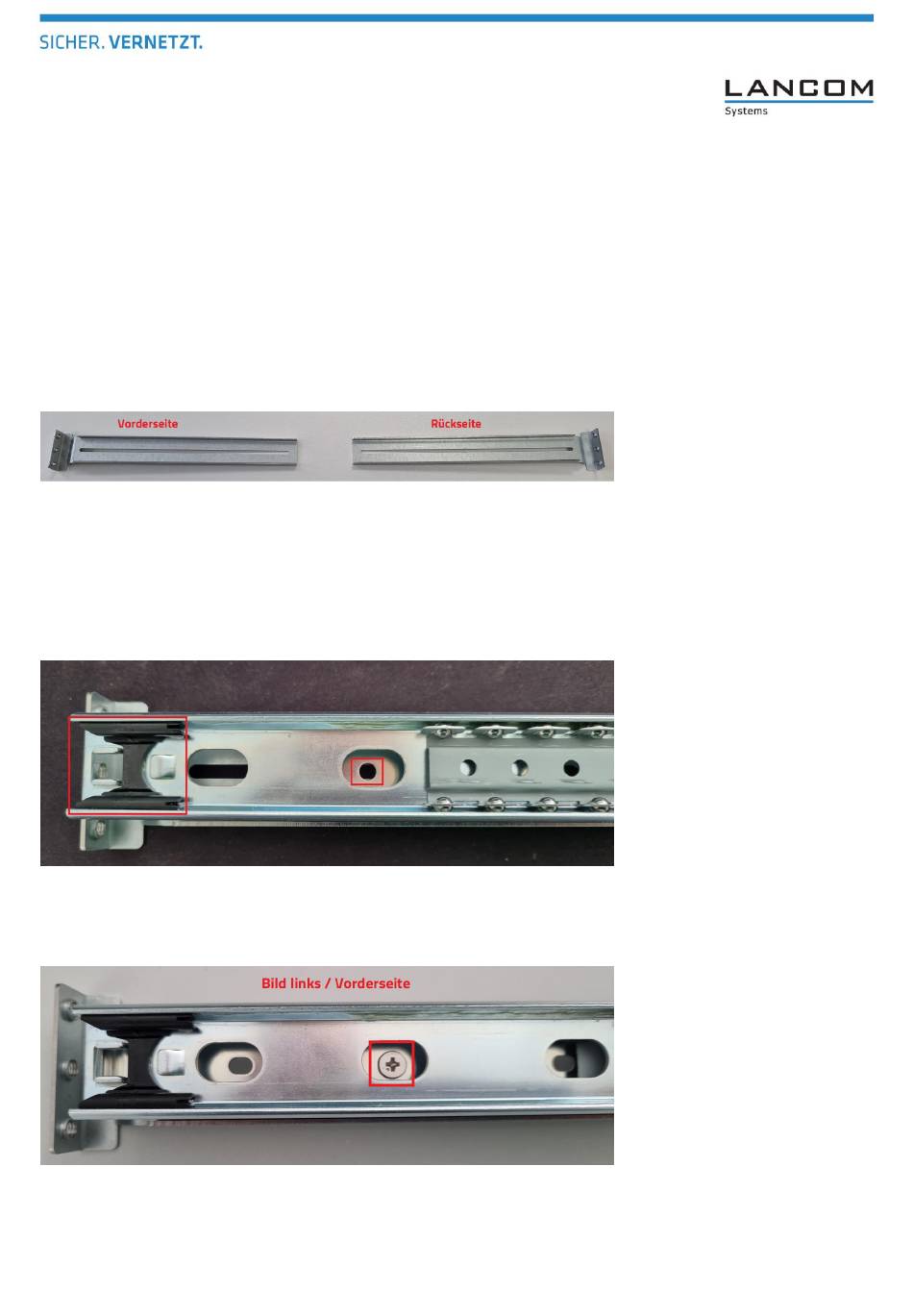

1. Nehmen Sie zwei Montageschienen und legen Sie diese so auf den Tisch, wie es in folgendem Bild dargestellt
ist.
Die Montageschienen werden zur Befestigung des gesamten Konstrukts in Ihrem 19" Rack verwendet. Die
Befestigung im Rack erfolgt später mit je zwei bis drei Schrauben an der Vorderseite und an der Rückseite des
Rack. Daher ist es wichtig, dass Sie bei der hier beschriebenen Montage den Abstand der Vorderen und
Hinteren Befestigungsschienen Ihres 19" Rack ermitteln.
2. Legen Sie die Außenschiene mit der flachen Seite nach unten zunächst in die linke Montageschiene. Die
schwarze Kunststoff-Lasche der Außenschiene muss dabei nach Links zeigen (siehe Abbildung).
3. Schieben Sie den unteren Teil der Außenschiene (liegt auf der Montageschiene auf) so hin und her, bis in
einem der ovalen Löcher ein Loch sichtbar wird, durch welches Sie hindurch sehen können.
4. Verschrauben Sie Außenschiene und Montageschiene an dieser Stelle mit einer kurzen Schraube der Größe
M4x4L sowie einer Mutter der Größe M4.
Seite 4/6
