Externe Verbindungen
Dieser Anhang bietet einen Überblick über die verschiedenen Kabel und Stecker, die
zum Abschluss der Installation zur Verfügung stehen müssen. Sun Fire V1280/Netra
1280-Systeme verfügen an der Systemrückseite über die folgenden Steckplätze,
Stecker und Anschlüsse:
sechs PCI-Steckplätze
SCSI-Steckverbinder
Alarmanschluss
serielle LOM-Anschlüsse (serielle System Controller-Anschlüsse, einer reserviert)
10/100-LOM-Ethernet-Anschluss (System Controller-Ethernet-Anschluss)
Net0/Net1-Ethernet-Anschluss (RJ-45-Anschlüsse mit 2 GB)
PCI0 bis PCI5
SCSI-Steckverbinder
Alarmanschluss
Serielle LOM-Anschlüsse
10/100-LOM-Anschluss
Ethernet-Anschluss
Net0/Net1
Ethernet-Anschluss

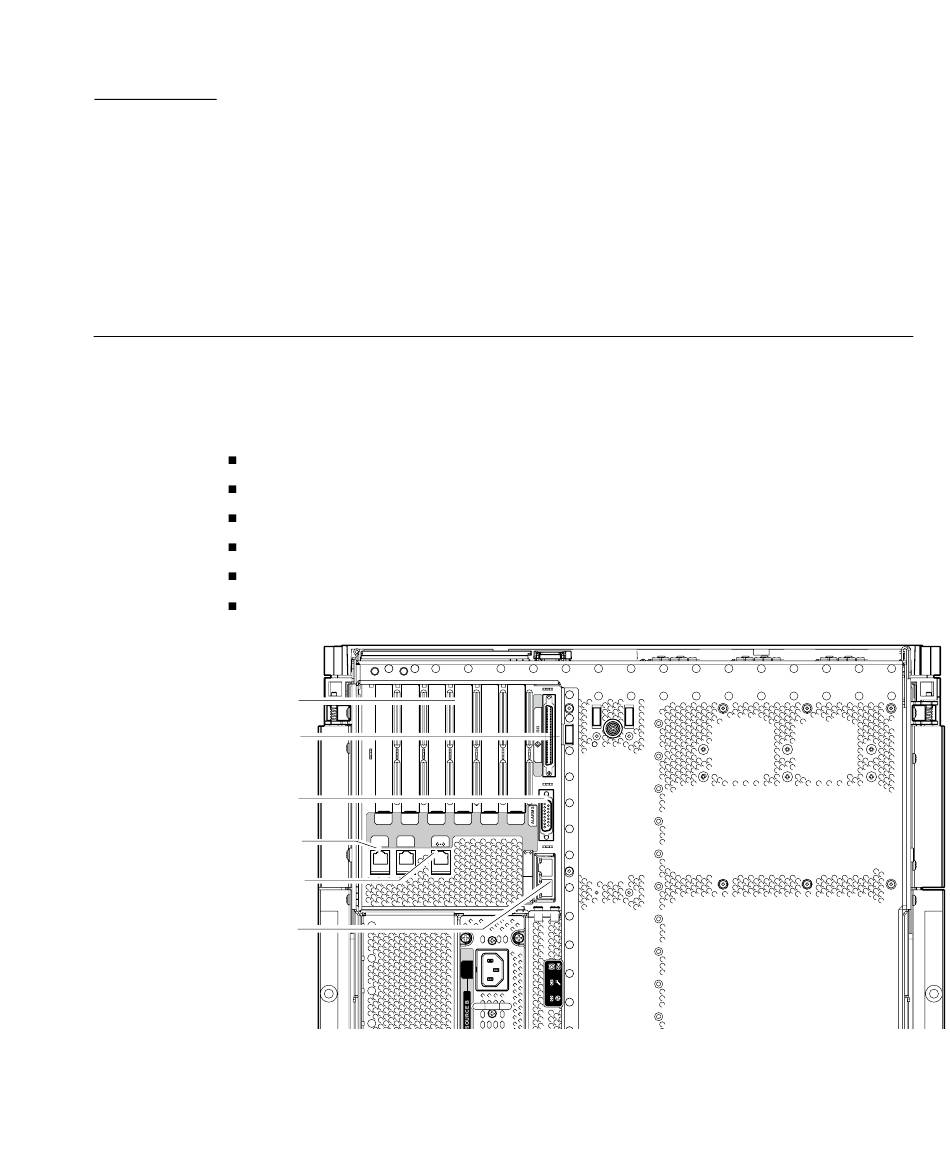

ABBILDUNG A-1
PCI 0 PCI 1 PCI 2 PCI 3 PCI 4 PCI 5
33MHz 33MHz 33MHz 33MHz 33MHz 66MHz
SSC1 SSC1
A B B
Serial A Serial B
Link
Active
NET
0
GBit
Link
Active
NET
1
GBit
AC
3
Externe E/A-Verbindungen – Sun Fire V1280/Netra 1280
(Hinteransicht)
Systeme
A-1
