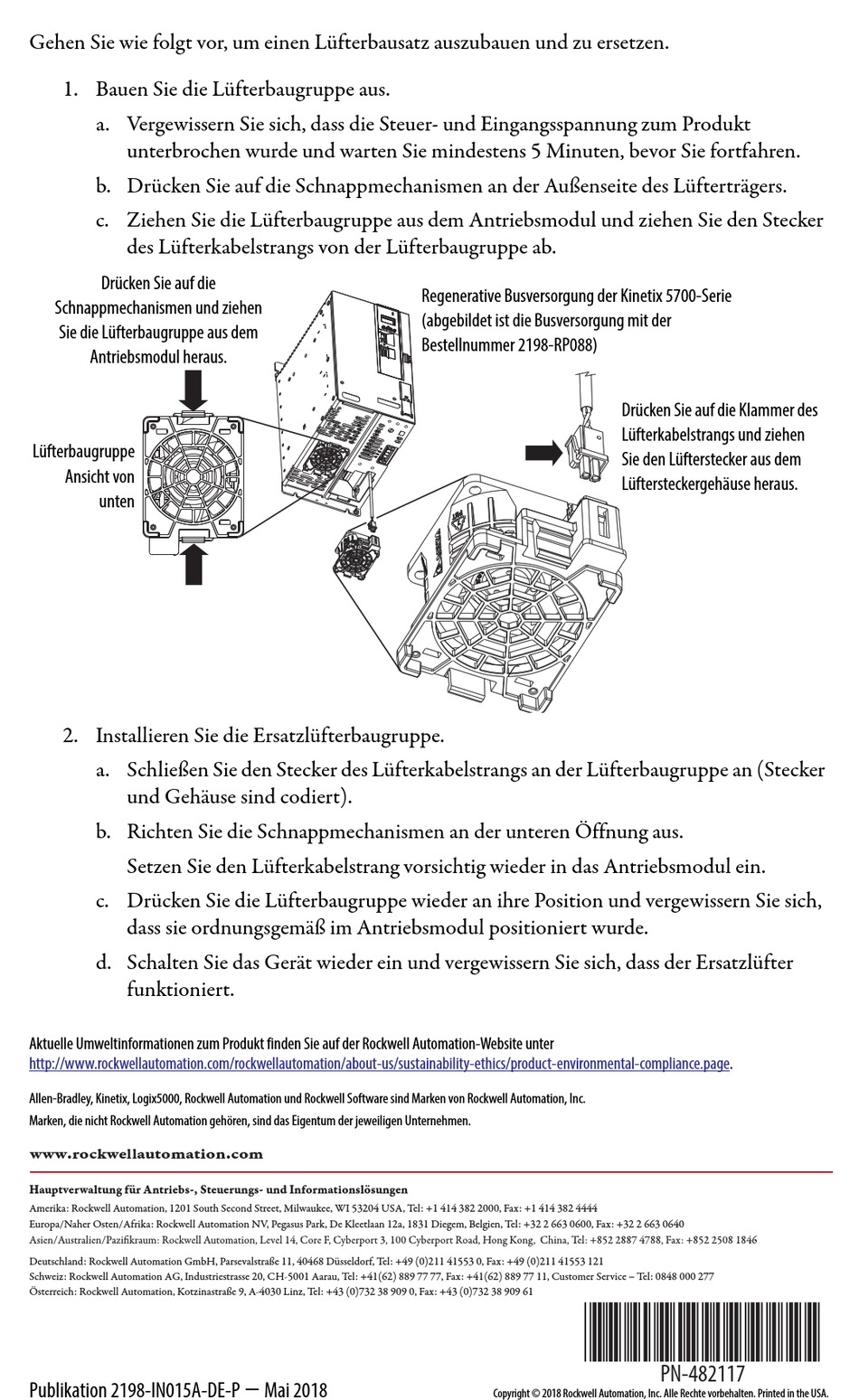

Gehen Sie wie folgt vor, um einen Lüfterbausatz auszubauen und zu ersetzen.
1. Bauen Sie die Lüfterbaugruppe aus.
a. Vergewissern Sie sich, dass die Steuer- und Eingangsspannung zum Produkt
unterbrochen wurde und warten Sie mindestens 5 Minuten, bevor Sie fortfahren.
b. Drücken Sie auf die Schnappmechanismen an der Außenseite des Lüfterträgers.
c. Ziehen Sie die Lüfterbaugruppe aus dem Antriebsmodul und ziehen Sie den Stecker
des Lüfterkabelstrangs von der Lüfterbaugruppe ab.
Drücken Sie auf die
Schnappmechanismen und ziehen
Sie die Lüfterbaugruppe aus dem
Antriebsmodul heraus.
Lüfterbaugruppe
Ansicht von
unten
2. Installieren Sie die Ersatzlüfterbaugruppe.
a. Schließen Sie den Stecker des Lüfterkabelstrangs an der Lüfterbaugruppe an (Stecker
und Gehäuse sind codiert).
b. Richten Sie die Schnappmechanismen an der unteren Öffnung aus.
Setzen Sie den Lüfterkabelstrang vorsichtig wieder in das Antriebsmodul ein.
c. Drücken Sie die Lüfterbaugruppe wieder an ihre Position und vergewissern Sie sich,
dass sie ordnungsgemäß im Antriebsmodul positioniert wurde.
d. Schalten Sie das Gerät wieder ein und vergewissern Sie sich, dass der Ersatzlüfter
funktioniert.
Aktuelle Umweltinformationen zum Produkt finden Sie auf der Rockwell Automation-Website unter
http://www.rockwellautomation.com/rockwellautomation/about-us/sustainability-ethics/product-environmental-compliance.page.
Allen-Bradley, Kinetix, Logix5000, Rockwell Automation und Rockwell Software sind Marken von Rockwell Automation, Inc.
Marken, die nicht Rockwell Automation gehören, sind das Eigentum der jeweiligen Unternehmen.
www.rockwel lautomation.com
Hauptverwaltung für Antriebs-, Steuerungs- und Informationslösungen
Amerika: Rockwell Automation, 1201 South Second Street, Milwaukee, WI 53204 USA, Tel: +1 414 382 2000, Fax: +1 414 382 4444
Europa/Naher Osten/Afrika: Rockwell Automation NV, Pegasus Park, De Kleetlaan 12a, 1831 Diegem, Belgien, Tel: +32 2 663 0600, Fax: +32 2 663 0640
Deutschland: Rockwell Automation GmbH, Parsevalstraße 11, 40468 Düsseldorf, Tel: +49 (0)211 41553 0, Fax: +49 (0)211 41553 121
Schweiz: Rockwell Automation AG, Industriestrasse 20, CH-5001 Aarau, Tel: +41(62) 889 77 77, Fax: +41(62) 889 77 11, Customer Service – Tel: 0848 000 277
Österreich: Rockwell Automation, Kotzinastraße 9, A-4030 Linz, Tel: +43 (0)732 38 909 0, Fax: +43 (0)732 38 909 61
Publikation 2198-IN015A-DE-P
–
Mai 2018
Regenerative Busversorgung der Kinetix 5700-Serie
(abgebildet ist die Busversorgung mit der
Bestellnummer 2198-RP088)
Copyright © 2018 Rockwell Automation, Inc. Alle Rechte vorbehalten. Printed in the USA.
Drücken Sie auf die Klammer des
Lüfterkabelstrangs und ziehen
Sie den Lüfterstecker aus dem
Lüftersteckergehäuse heraus.
