VIGILO

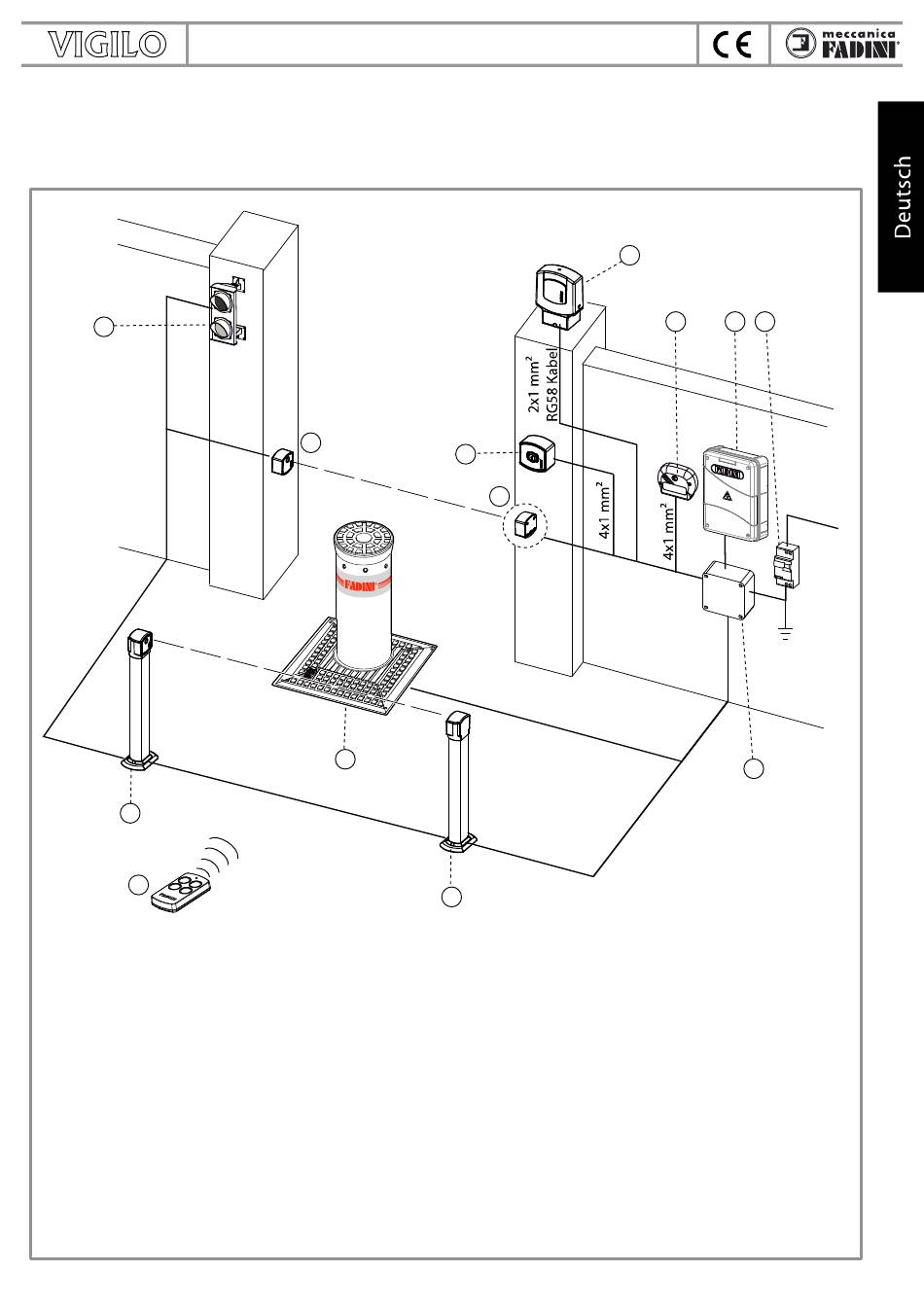

SCHALTPLAN DER ANLAGE
Kontrollieren Sie, daß die elektrische Netzversorgung und die Spannung an den Motor 230 V bei 50 Hz beträgt.
Die Stromversorgung des internen Motors des Absperrpollers muß mit elektrischen Kabeln mit einem Adernquerschnittvon
1,5 mm² für eine maximale Entfernung von 50 m durchgeführt werden. Für Entfernungen über 50 Meter wird empfohlen
elektrische Kabel mit einem für eine gute regelgerechte Installation geeigneten Adernquerschnitt zu verwenden.
10
2x1 mm²
8
9
1 - Blinkleuchte Led mit eingebauter Antenne
2 - Funkempfänger Aufputzversion
3 - Steuerung
4 - Magneto-Thermischer Differential- Hauptschalter (Sensibilität 30 mA, Schutz 6-10 A)
5 - Abzweigdose der elektrischen Kabel
6 - Lichtschranke Empfänger
7 - Absperrpoller VIGILO
8 - Lichtschranke Sender
9 - Funkhandsender
10 - Ampel mit zwei Lichtern
11 - Schlüsseltaster
Versenkbarer ölhydraulischer Absperrpoller
4x1 mm²
6
7
11
8
2x1 mm²
4x1 mm²
3x1 mm²
4x1 mm²
6
5
1
2
3
4
230 V - 50 Hz
5
Abb. 3
