ERSTE OPERATION: AUSBAU ALLER BETRIEBSKOMPONENTEN
Als erster Schritt ist es notwendig mit Hilfe eines Hakens die Deckplatte zu entfernen, um die gesamte Automation freizulegen

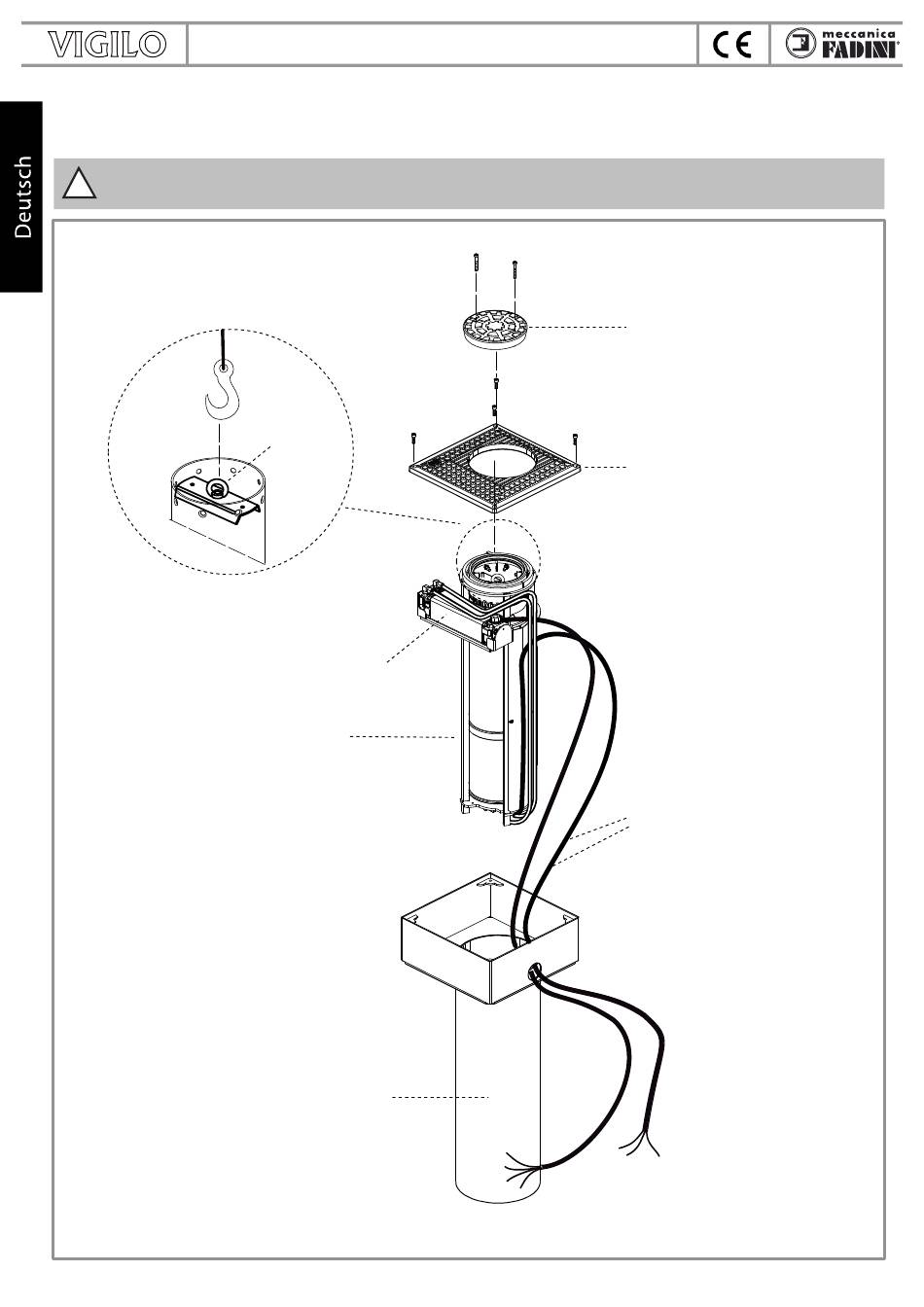

und die einzelnen Funktionskomponenten zu trennen. Abb. 2: auf diese Weise läßt sich der gesamte Einbaukörper , der den Kolben
und die hydraulische Zentraleinheit beinhaltet, leicht herausnehmen.
WICHTIG: MAN MUSS DARAUF ACHTEN, DIE ELEKTRISCHEN KABEL NICHT ZU ZERREISSEN ODER
!
DURCHZUSCHNEIDEN.
Detailansicht der Säule
mit ihrer Öse zum
Anheben
ölhydraulischer Kolben
Versenkbarer ölhydraulischer Absperrpoller
Öse zum
Einhaken
Hydraulische
Zentraleinheit
Einbaukörper
Fundamentzylinder
Säulendeckel mit
Kantenschutz aus Gummi
4
Deckplatte
Motor und Endschalter Kabel.
Bei der Versionen mit LED und
Elektroventil Kabel in Längenvon
10 m je
