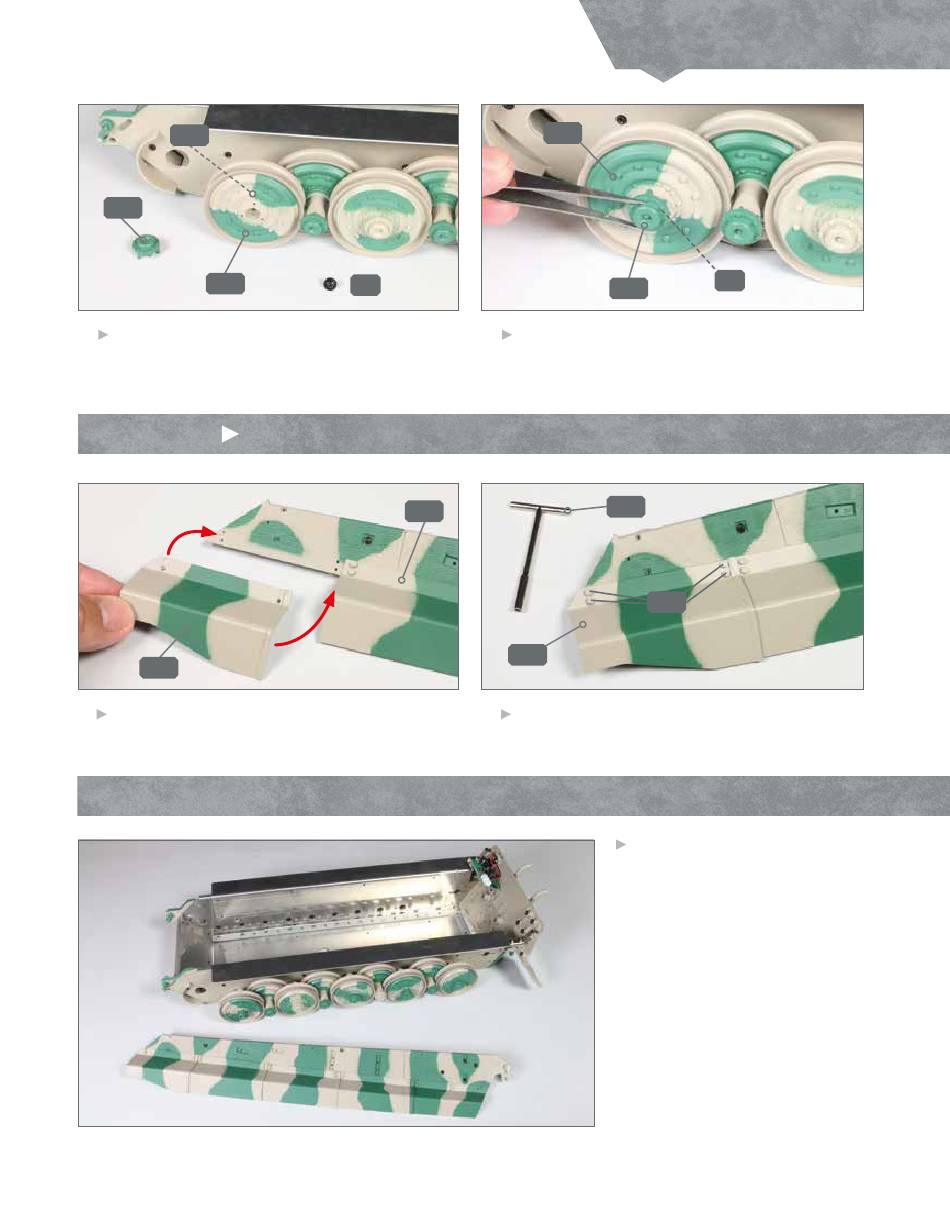

Legen Sie den Nabendeckel 57D und eine Schraube
IM bereit. Setzen Sie das Laufrad 57B auf den
vordersten Achsschenkel 52B.
SCHRITT 2
Anbringen des Kettenschutzes
57A
1
Legen Sie die linke Seitenwand bereit. Platzieren Sie
den Kettenschutz 57A, überlappend mit dem Ketten-
schutz 56A, auf der Seitenwand, wie angedeutet.
DAS BAUERGEBNIS
IM
8
Fixieren Sie das Laufrad 57B mit der Schraube IM am
Achsschenkel. Befestigen Sie anschließend den
Nabendeckel 57D am Laufrad.
56A
57A
2
Befestigen Sie den Kettenschutz 57A mit den vier
dunkelgelben Schrauben 57F an der Seitenwand.
Verwenden Sie dazu den Sechskant-Steckschlüsel 52J.
B
auanleitung
S
chritt für
57B
IM
57D
52J
57F
Das letzte Doppellaufrad wurde an
der linken Seite der Panzerwanne
montiert. Der letzte Abschnitt vom
linken Kettenschutz ist an der linken
Seitenwand befestigt.
–
