Ashdown Engineering ROOTMASTER EVO II Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Ashdown Engineering ROOTMASTER EVO II
Inhaltszusammenfassung für Ashdown Engineering ROOTMASTER EVO II
- Seite 1 ENGLISH / FRANÇAISE / DEUTSCH / ESPAÑOL...
- Seite 3 USER GUIDE ROOTMASTER EVO II RM-800-EVO II...
- Seite 4 USER GUIDE ROOTMASTER EVO II RM-500-EVO II 78mm 313mm Weight - 3.5Kgs - 7lbs...
- Seite 5 USER GUIDE ROOTMASTER EVO II RM-300-EVO II...
- Seite 6 USER GUIDE ROOTMASTER EVO II RM-C210T-500-EVO II...
- Seite 7 USER GUIDE ROOTMASTER EVO II RM-C115T-500-EVO II...
- Seite 15 ROOTMASTER EVO II USER GUIDE NOTES:...
- Seite 17 GUIDE DE L’UTILISATEUR ROOTMASTER EVO II RM-800-EVO II...
- Seite 18 GUIDE DE L’UTILISATEUR ROOTMASTER EVO II RM-500-EVO II 78mm 313mm Poids - 3.5Kgs - 7lbs...
- Seite 19 GUIDE DE L’UTILISATEUR ROOTMASTER EVO II RM-300-EVO II...
- Seite 20 GUIDE DE L’UTILISATEUR ROOTMASTER EVO II RM-C210T-500-EVO II...
- Seite 21 GUIDE DE L’UTILISATEUR ROOTMASTER EVO II RM-C115T-500-EVO II...
- Seite 29 ROOTMASTER EVO II GUIDE DE L’UTILISATEUR NOTES:...
- Seite 30 VIELEN DANK Vielen Dank für den Kauf Ihres Ashdown Engineering Verstärkers und herzlich willkommen in der Familie! Wir glauben wirklich, dass Sie die richtige Wahl getroffen haben und wissen, dass dies Verstärker wird Ihnen Jahre von großem Ton und Service geben. Es ist eine Maschine obwohl und muss...

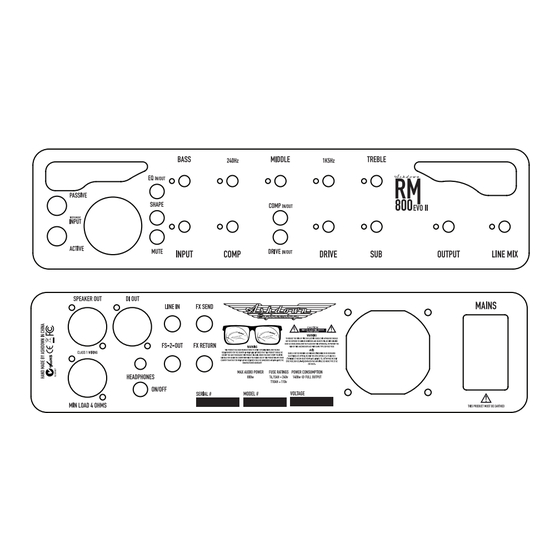

- Seite 31 BEDIENUNGSANLEITUNG ROOTMASTER EVO II RM-800-EVO II...
- Seite 32 ROOTMASTER EVO II BEDIENUNGSANLEITUNG RM-500-EVO II 78mm 313mm Gewicht - 3.5Kgs - 7lbs...
- Seite 33 ROOTMASTER EVO II BEDIENUNGSANLEITUNG RM-300-EVO II...
- Seite 34 ROOTMASTER EVO II BEDIENUNGSANLEITUNG RM-C210T-500-EVO II...
- Seite 35 ROOTMASTER EVO II BEDIENUNGSANLEITUNG RM-C115T-500-EVO II...
-
Seite 36: Eingangssteuerung
ROOTMASTER EVO II BEDIENUNGSANLEITUNG Eingänge Es gibt zwei Möglichkeiten der Instrumenteneingabe, diese sind als passiv und aktiv gekennzeichnet. Der passive Eingang ist hochempfindlich und hoch impedanz. Der aktive Eingang ist viel niedriger Empfindlichkeit und Impedanz, um das Signal von aktiven Bass-Instrumenten genau zu entsprechen, d.h. -
Seite 37: Ausgleich
ROOTMASTER EVO II BEDIENUNGSANLEITUNG Ausgleich Diese besteht aus Bass-, Mittel- und Höhensteuerungen mit zwei weiteren Drehreglern dazwischen. Dies kann auf verschiedene Arten verwendet werden: Zum einen als sehr einfacher Bass-, Mittel- und Höhentonsteuerungsteil, wie er auf älteren traditionellen Verstärkern zu finden ist. Dies geschieht, indem die 340hz- und 1,6Khz-Steuerungen in ihren Mittleren positionen gelassen werden und nur die Bass-, Mittel- und Höhensteuerungverwendet werden, um den... - Seite 38 ROOTMASTER EVO II BEDIENUNGSANLEITUNG fügt auch Sustain zu Noten, die sie länger machen, bevor sie wegsterben. Die Kompressionspegelsteuerung passt den Kompressionsgrad des Basssignals an. Damit dies richtig funktioniert, muss der Eingangspegel wie oben im Eingabesteuerungsabschnitt beschrieben korrekt eingestellt werden. Wenn der Eingangspegel korrekt eingestellt ist, gibt es kaum einen Volumenunterschied zwischen Komprimierung in und Komprimierung.
-
Seite 39: Ausgangspegel
ROOTMASTER EVO II BEDIENUNGSANLEITUNG nach der Kompression und ermöglicht die Herstellung eines anhaltenden übergesteuerten Basssignals durch Hinzufügen eines Grades an Kompression zusammen mit dem Overdrive selbst. Sub-Oberschwingungen Dieser Abschnitt erzeugt Sub-Oberschwingungen eine Oktave unter den gespielten Noten. Der Pegel dieser Sub-Harmonien relativ zum geraden Basssound kann mit der Pegelsteuerung eingestellt werden. -
Seite 40: Effekte Senden/Zurückgeben
ROOTMASTER EVO II BEDIENUNGSANLEITUNG D.I. Ein ausgeglichener D.I. Ist auf der Rückseite xlr Sockel zur Verfügung gestellt. Dies bietet ein Post-E.Q. Post-Effekte-Signal. Das Ausgangssignal dieser xlr-Buchse ist auf einen Pegel und eine Impedanz eingestellt, die für den direkten Anschluss an einen symmetrischen Mikrofoneingang eines Mischpults zur Direkteninjektion in das pa-System oder zur Aufnahme geeignet ist. -
Seite 41: Kopfhörerausgang
ROOTMASTER EVO II BEDIENUNGSANLEITUNG Kopfhörerausgang Es gibt einen 32 Ohm Kopfhörerausgang auf der Rückseite für den Einsatz in der stillen Praxis. Lautsprecherausgänge Es gibt zwei Speakon-Out-Buchsen auf der Rückseite des Verstärkers für den Einsatz mit entsprechenden Schränken. Min Last von 4 Ohm. Alle verwendeten Lautsprecheranschlüsse müssen vom Speakon-Typ sein und vollständig... - Seite 42 ROOTMASTER EVO II BEDIENUNGSANLEITUNG Eingänge Hohe Eingangsimpedanz - 3,9 Mio. Ohm Eingangsbereich 150mv bis20v p - p Niedrige Eingangsimpedanz - 10k Ohm Eingangsbereich 300mv bis40v p - p Effekte Return Impedanz - 22k Ohm Eingangspegel 0dbu nominal Line Input Impedanz - 22k Ohm Eingangsbereich 300mV Ausgänge...
- Seite 43 ROOTMASTER EVO II BEDIENUNGSANLEITUNG Notizen:...
- Seite 45 MANUAL DEL USUARIO ROOTMASTER EVO II RM-800-EVO II...
- Seite 46 MANUAL DEL USUARIO ROOTMASTER EVO II RM-500-EVO II 78mm 313mm Peso - 3.5Kgs - 7lbs...
- Seite 47 MANUAL DEL USUARIO ROOTMASTER EVO II RM-300-EVO II...
- Seite 48 MANUAL DEL USUARIO ROOTMASTER EVO II RM-C210T-500-EVO II...
- Seite 49 MANUAL DEL USUARIO ROOTMASTER EVO II RM-C115T-500-EVO II...
- Seite 57 ROOTMASTER EVO II MANUAL DEL USUARIO Notas:...
