Inhaltszusammenfassung für Ashdown Engineering INTERSTELLAR-600
- Seite 1 ENGLISH / FRANÇAIS / DEUTSCH / ESPAÑOL USER MANUAL...
- Seite 11 INTERSTELLAR-600 USER GUIDE NOTES:...
- Seite 21 INTERSTELLAR-600 MODE D’EMPLOI REMARQUES:...
-
Seite 22: Dankeschön

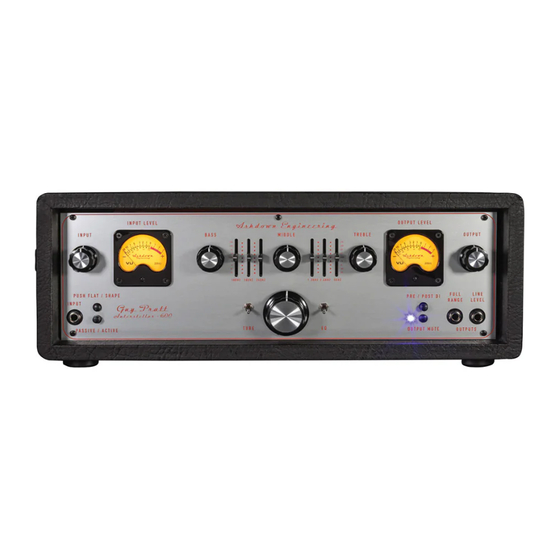

DANKESCHÖN Vielen Dank, dass Sie sich für Ihren Ashdown Engineering Amplifier entschieden haben und willkommen in der Familie! Wir glauben wirklich, dass Sie die richtige Wahl getroffen haben und wissen, dass dieser Verstärker Ihnen jahrelang großartigen Klang und Service bieten wird. - Seite 23 BENUTZERHANDBUCH INTERSTELLAR-600 FRONTBLENDE RÜCKWAND...
- Seite 24 INTERSTELLAR-600 BENUTZERHANDBUCH FRONTBLENDE EINGANG - Es gibt einen einzelnen Instrumenteneingang, der mit einem PASSIV/AKTIV-Wahlschalter verbunden ist. Der passive Eingang (Schalterausgang) ist hochempfindlich und auch hochohmig, um dem Ausgang von PASSIVEN Bässen gerecht zu werden. Der Active-Eingang (Schalter in) hat eine niedrige Empfindlichkeit und eine niedrigere Impedanz, um dem Ausgang von ACTIVE-Bässen gerecht zu werden.
- Seite 25 INTERSTELLAR-600 BENUTZERHANDBUCH Mit dieser Kontrolle kann eine Mischung dieser beiden Amplifikationsabschnitte erreicht werden. Hinweis Der Grad der Röhrenverzerrung durch diesen Regler hängt auch von der Einstellung des INPUT-Reglers ab. ROHRANTRIEB EIN/AUS - dieser Kippschalter schaltet die Ventilantriebssektion EIN oder AUS.
- Seite 26 INTERSTELLAR-600 BENUTZERHANDBUCH Zweitens, wenn mehr Kontrolle erforderlich ist, können die Schieberegler auch verwendet werden, um den E.Q. In den Regionen zwischen den Haupttonreglern. Dies bietet eine sehr vielseitige Entzerrungssektion, die einfach zu verstehen und zu bedienen ist und dennoch ein breites Maß an Variation bietet.
- Seite 27 Leistungsverstärker, der zusätzliche Lautsprecherboxen ansteuert. AUSGANGSPEGEL - Der OUTPUT-Regler regelt den Gesamtpegel des Verstärkers. Passen Sie dies an Ihre bevorzugte Gesamtlautstärke auf der Bühne an. Beim INTERSTELLAR-600 haben wir ein zweites VU-Meter implementiert, um den Ausgangspegel als visuelle Referenz zu registrieren.
- Seite 28 INTERSTELLAR-600 BENUTZERHANDBUCH RÜCKWAND 4-WEGE-FUSSSCHALTERBUCHSE - Damit der 4-Wege-Fußschalter funktioniert, müssen sich die entsprechenden Drucktasten auf der Frontplatte in der OUT-Position befinden. Dies ist eine Mono-Klinkenbuchse zum Anschluss des Ashdown 4-Wege-Fußschalters (separat erhältlich). Schließen Sie dies immer an, bevor Sie den Verstärker einschalten, da der Fußschalter seine Leistung vom Verstärker bezieht und einen seriellen...
- Seite 29 Der EFFECTS SEND befindet sich hinter dem EQ, der Valve-Sektion der Compression und dem Sub Bass Processor. LAUTSPRECHER AUSGANG - Der Interstellar-600 verfügt über eine Leistungssektion mit einer Leistung von 600 Watt RMS mit zwei Neutrik- Kombi-Speakon-Ausgängen. Sie können entweder Speakon- oder Klinkenlautsprecherkabel verwenden, um Ihre Box anzuschließen.
-
Seite 30: Spezifikationen
INTERSTELLAR-600 BENUTZERHANDBUCH SPEZIFIKATIONEN EINGÄNGE Hoher Eingang Impedanz 3.9M Ohms Eingabebereich 150mV to 20V p-p Niedrige Eingangs Impedanz 10K Ohms Eingabebereich 300mV to 40V p-p Line-Eingang Impedanz 22K Ohms Eingabebereich 0dBu nominal Effekte Return Impedanz 22K Ohms Eingabebereich 0dBu nominal AUSGÄNGE... - Seite 31 INTERSTELLAR-600 BENUTZERHANDBUCH ANMERKUNGEN:...
- Seite 41 INTERSTELLAR-600 GUÍA DEL USUARIO NOTAS:...
