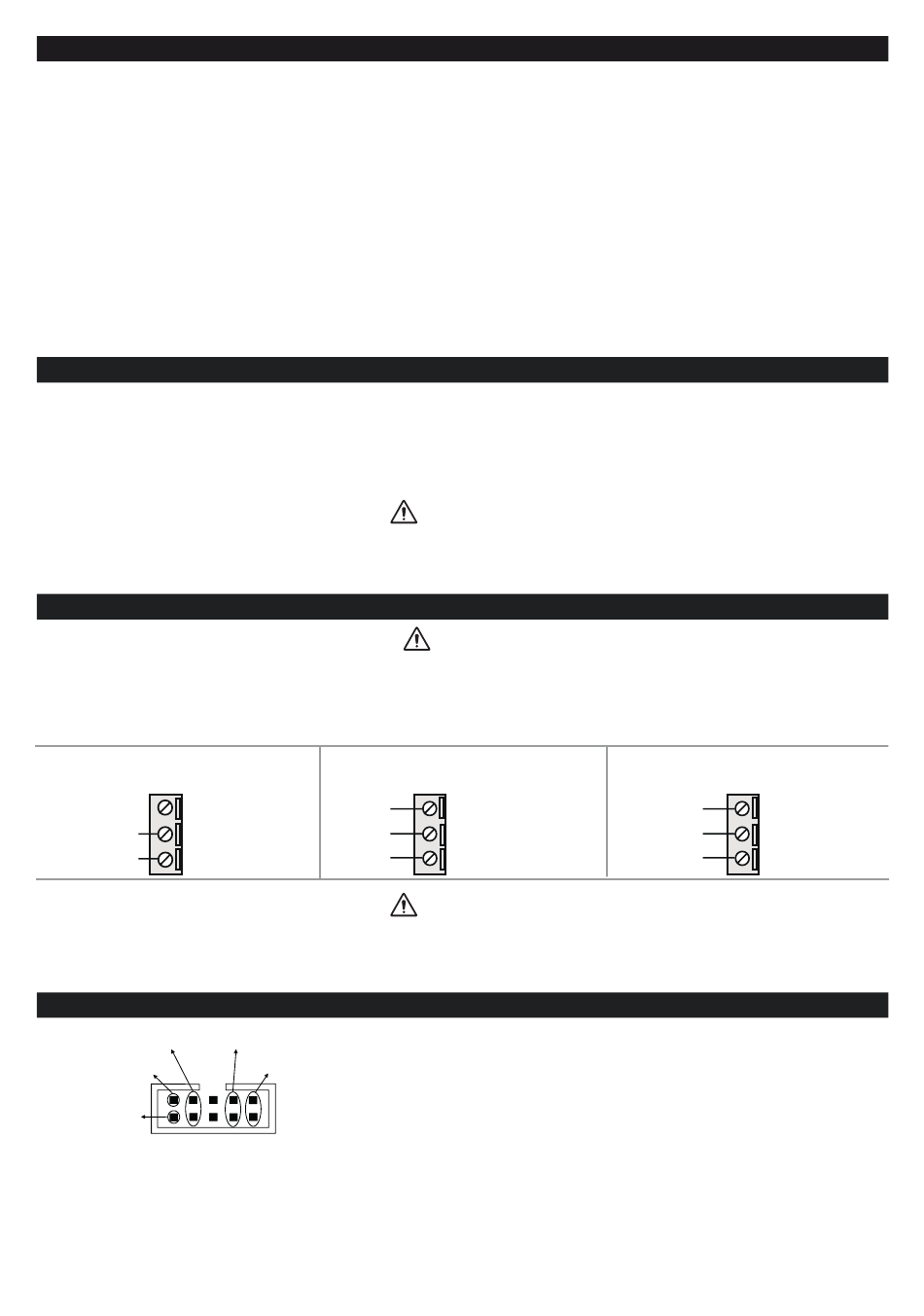

Seneca Z-KEY Installationshandbuch Seite 4

WEBSERVER UND PROFINET-MODUS (Z-KEY-P)
Normalerweise befindet sich das Gerät im Profinet-Modus. Im Profinet-Modus kann die Gerätekonfiguration nur über die
Software Easy Setup 2 erfolgen. Um auf den internen Webserver zugreifen zu können, muss das Gerät über die Software
Easy Setup2 oder Seneca Device Discovery in den Webserver-Modus gebracht werden. Der Betriebsmodus kann auch durch
Betätigen der seitlichen Taste mittels des folgenden Vorgangs geändert werden:
Um den Webserver-Modus zu forcieren:
• Die Taste „PS1" gedrückt halten, bis alle LEDs erloschen sind
• Die Taste wieder loslassen
• Das Gerät wird neu gestartet und die Leds PWR und COM blinken langsam, um den Webserver-Modus anzuzeigen
Um den Profinet-Modus zu forcieren:
• Die Taste „PS1" gedrückt halten, bis alle LEDs erloschen sind
• Die Taste wieder loslassen
• Das Gerät wird neu gestartet und die Leds PWR und COM hören auf langsam zu blinken, um den Profinet-Modus anzuzeigen
INSTALLATIONSBESTIMMUNGEN
Das Modul wurde für die Montage auf einer Schiene DIN 46277 in vertikaler Position konzipiert. Für den reibungslosen
Betrieb sowie eine optimale Lebensdauer muss eine angemessene Belüftung gewährleistet werden. Stellen Sie dabei si-
cher, dass die Lüftungsschlitze nicht durch Kabelkanäle oder sonstige Gegenstände verschlossen werden. Vermeiden Sie
die Montage der Module über Geräten, die Wärme erzeugen. Die Montage im unteren Teil der Schalttafel wird empfohlen.
Diese Geräte sind in offener Bauweise ausgeführt und für den Einbau in ein Endgehäuse / Schaltschrank vorge-
sehen, das mechanischen Schutz und Schutz gegen Brandausbreitung bietet.
ELEKTRISCHE ANSCHLÜSSE
Ausgänge anschließen. Um die Voraussetzungen der elektromagnetischen Störfestigkeit zu erfüllen:
-verwenden Sie abgeschirmte Kabel für die Signale;
-schließen Sie die Abschirmung an die bevorzugte Erdung des Instrumentes an;
- halten Sie die abgeschirmten Kabel von den Leistungskabeln entfernt (Transformatoren, Geber, Motoren, usw.).
STROMVERSORGUNG
Vac/Vdc
Vac/Vdc
Verwenden Sie nur Kupfer- oder kupferkaschierte Aluminium- oder AL-CU- oder CU-AL-Leiter
IDC10-STECKER
RS485 GND
RS485 A
RS485 B
MI00580-2-DE
SERIELLER PORT 2:
RS485 SW2 = OFF
1
GND
A (+)
2
3
B (-)
Power Suppl y AC / +
Power Suppl y AC / -
1
IDC 10
INSTALLATIONSHANDBUCH
ACHTUNG
ACHTUNG
10
11
12
ACHTUNG
In der Abbildung wird die Bedeutung der verschiedenen
Kontaktstifte der Steckverbindung IDC10 angegeben, falls
die Signale direkt darüber abgegriffen werden sollen.
SERIELLER PORT 2:
RS232 SW2 = ON
GND 10
RX
11
TX 12
4/4
