5.3 TOUCHSCREEN AND NUTZERSCHNITTSTELLE

Die R-Evolution-Systeme sind mit einem interaktiven LCD-Touchscreen (LCD = Liquid
Crystal Display) ausgestattet. Die Nutzerschnittstelle besteht aus einer graphischen
Software, die unter Windows läuft und die diversen Schaltflächen und Displays
simuliert.
Der Nutzer kann durch Drücken auf die entsprechenden Stellen auf der Anzeige die
gewünschte Funktion auswählen und entsprechenden Parameter anpassen. Der
momentane und der voreingestellte Wert der Parameter wird angezeigt. Wird eine
sterile Hülle über den Monitor gestülpt, kann das System von einer sterilen
Assistentin bedient werden.
Um den Schnittstellen-Bildschirm so übersichtlich wie möglich zu halten, werden auf
dem Bildschirm des R-Evolution nur die Tasten, Einstellwerte und aktuellen Werte
angezeigt, während die Einstelltasten der weniger häufig verwendeten Einstellungen
während des Normalbetriebs verborgen bleiben. Die Parameter werden logisch
geordnet in Parameterfenstern gruppiert.
Die Feineinstellung können Sie dann mit den Tasten + und - unter der
Kreisdarstellung vornehmen.
Art. 1X1012DE
Aufstellungs- und Nutzungsanleitung

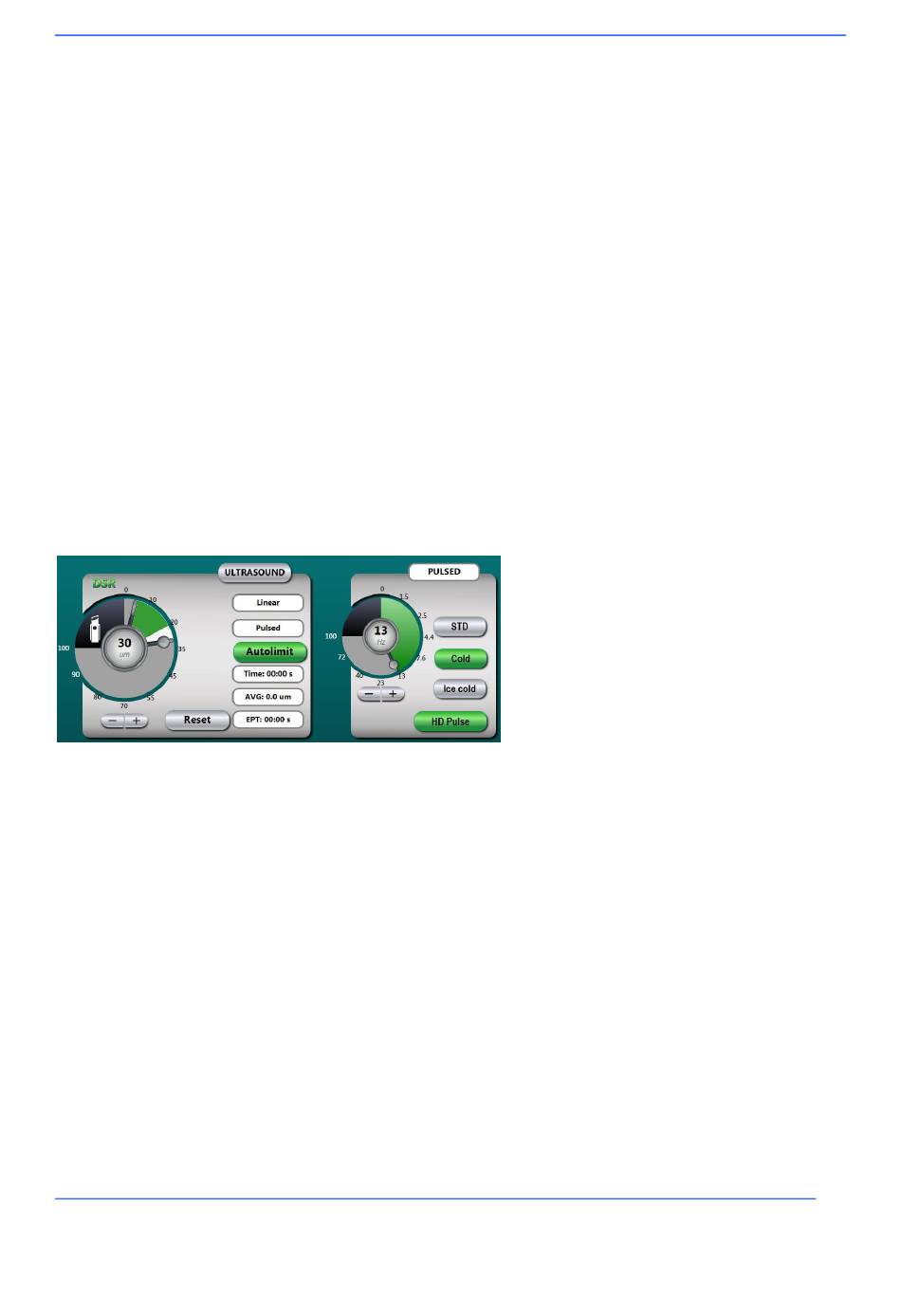

Im Beispiel links wird das Einstelllimit
der US-Leistung (30 µm) sowohl im
Drehknopf als auch im langen Zeiger
dargestellt. Der dünne Zeiger stellt
die für den Ultraschallstart
programmierte Leistung (5 µm) dar.
Der Ultraschall wird im Impulsmodus
(13 Hz) mit niedriger Einschaltdauer
(Kalt) ausgestrahlt.
Die momentane US-Leistung (20 µm)
wird im grünen Bereich von 5 bis 20
dargestellt.
Zur Einstellung des Parameterwerts
berühren Sie die Skala in der
Kreisanzeige in der Nähe des
gewünschten neuen Voreinstellwerts.
