5.2.4 Fußschalter
VORSICHT
Art. 1X1012DE
Dieser Fußschalter für chirurgische Instrumente ermöglicht
dem Chirurgen die Aktivierung der an diesem Gerät
ausgewählten Funktionen. Die "Ein-/Aus"-Funktionen
werden durch seitliche Schalter aktiviert, während die
Linearfunktionen mit dem Fußpedal gesteuert werden.
Der Fußschalter hat folgende Funktionen:
– Neun Schaltelemente vom Typ "Ein/Aus" gehören zur
Einstellung des Geräts, an das der Schalter
angeschlossen ist.
– Eine gleichzeitige lineare Kontrolle von zwei
Funktionen je nach Tiefe der Pedalbetätigung oder
Seitwärtsbewegung des Pedals ist möglich. Ein
Beispiel: Ultraschallleistung und Absaugstärke oder
Vitrektomie-Schnittrate und Absaugstärke.
Der Fußschalter kann kabellos betrieben oder per Kabel an
die Buchse hinten am Gerät angeschlossen werden.
Infektionsgefahr!
Der Fußschalter kann nicht autoklaviert werden.
• Lesen Sie zum Reinigen und/oder Desinfizieren des
Fußschalters bitte den Abschnitt "Wartung und Pflege"
in diesem Handbuch.
Der Fußschalter besteht aus folgenden Komponenten:
1 Hauptpedal
Dieses Pedal kann horizontal und vertikal bewegt
werden, um bestimmte Funktionen auszulösen.

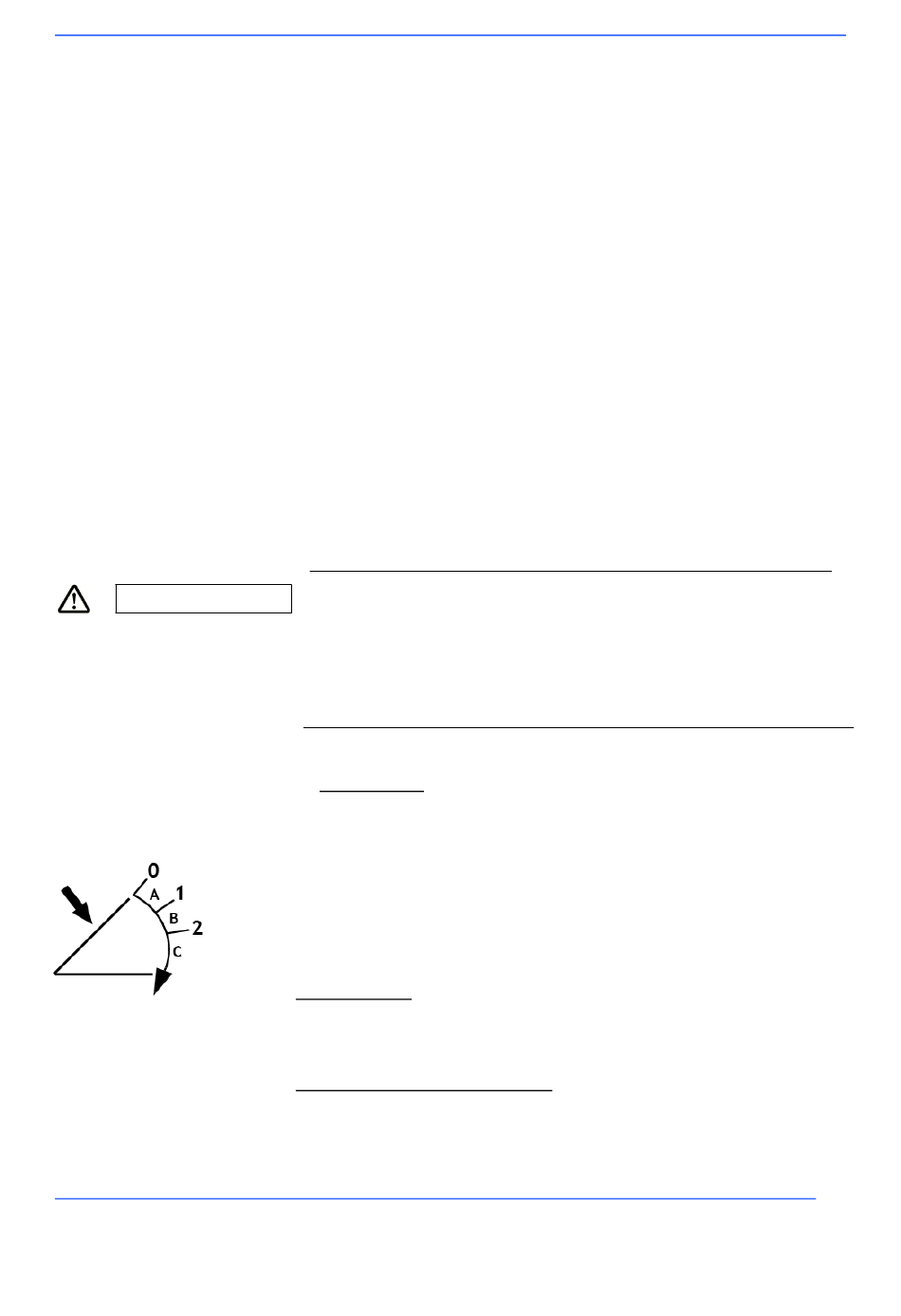

Die Vertikalbewegung des Pedals ist in drei Bereiche mit
zwei fühlbaren Zwischenstellungen unterteilt.
Bestimmte Funktionen sind diesen Bereichen
zugeordnet und werden ausgelöst, wenn das Pedal diese
Stellungen erreicht (siehe Abb. links).
Ruhestellung
Der Bereich A befindet sich zwischen Ruhestellung und
erster fühlbarer Zwischenstellung.
Fühlbare Zwischenstellung 1
Der Bereich B liegt zwischen der ersten und der zweiten
fühlbaren Zwischenstellung.
