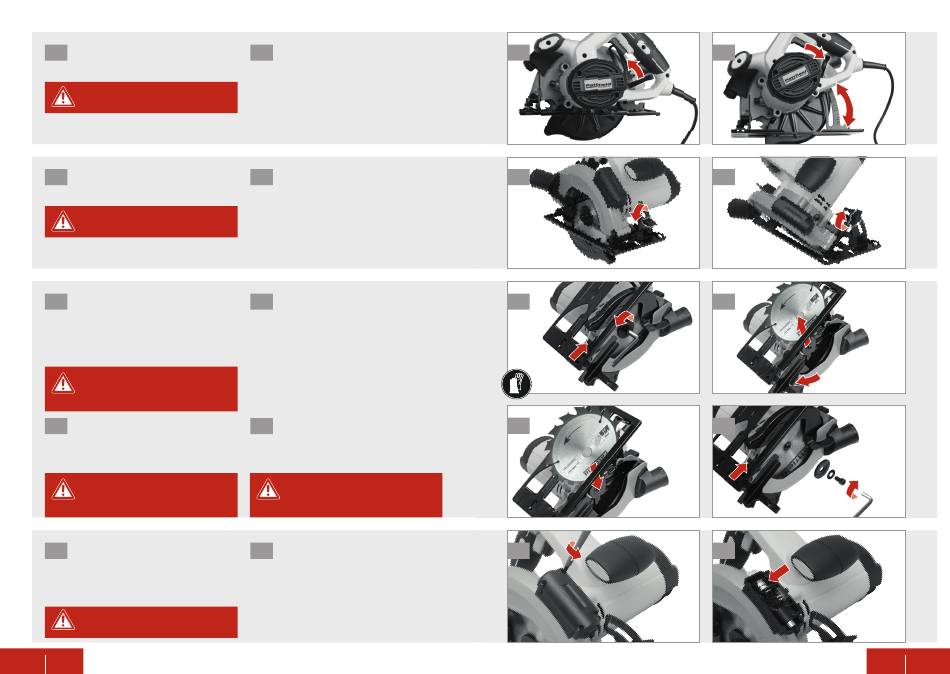

PROFONDEUR DE COUPE
1
Tirer le levier de verrouillage d'échelle
de profondeur de
coupe 11
vers le haut.
Attention ! S'assurer que l'outil est
hors service et débranché.
COUPES D'ONGLET
1
Ouvrir le bouton de serrage de
l'angle 16.
Attention ! S'assurer que l'outil est
hors service et débranché.
REMPLACEMENT DE LA LAME DE
1
SCIE
Appuyer sur le verrou du
mandrin 18
desserrer la rondelle de serrage de la
lame de
scie 6
à l'aide de la clé six pans
mâle Allen dans le sens antihoraire.
Attention ! S'assurer que l'outil est
hors service et débranché et porter
des gants de protection.
3
Placer une nouvelle lame de scie dans
l'outil (côté imprimé vers l'extérieur) et
fermer le cache de sécurité de la lame
de scie 8.
Attention ! Noter que le sens de
rotation de la lame de scie corres-
pond à l'outil.
REMPLACEMENT DE LA BATTERIE
1
DU LASER
Ouvrir le compartiment des batteries
laser
20
à l'aide d'un tournevis cruci-
forme.
Attention ! S'assurer que l'outil est
hors service et débranché.
24
FR
2
Régler la profondeur de coupe souhai-
tée et abaisser le levier de verrouillage
de profondeur de
coupe 11
pour sécu-
riser.
2
Régler l'angle souhaité et bien serrer le
bouton de blocage de l'angle 16.
2
Ouvrir le cache de sécurité de la lame
et
de scie
8
dans les sens horaire avec le
bouton de protection de la lame de scie
4
et retirer la lame de scie 5. S'assu-
rer que la rondelle intérieure reste en
place.
4
Appuyer de nouveau sur le verrou du
mandrin 18
et serrer la rondelle de ser-
rage de la lame de
scie 6
à l'aide de la
clé six pans mâle Allen.
Attention ! La bride de montage de
la grande rondelle doit être dirigée
vers l'extérieur.
2
Insérer deux piles bouton tel qu'il est
indiqué. Fermer ensuite le comparti-
ment des batteries laser
20
à l'aide
d'un tournevis cruciforme.
1
1
1
2. 2.
1. 1.
3
1
2. 2.
2
1. 1.
2
2
2. 2.
1. 1.
4
1. 1.
2. 2.
2
