5. Siiniprotokoll (väline koormuse
juhtimissüsteem)
Andmevahetus välise kontrolleri ja Wallboxide vahel
toimub „ Modbus RTU" protokolli kaudu. Iga üksik
Wallbox on valmis Modbus-käsku vastu võtma alles
10 sekundit pärast „Power On" (sisselülitamist). Kui
vastav Wallbox on ooterežiimis, ei saa seda Modbusi
kaudu adresseerida.
5.1

Modbus-sidestamine

Wallboxi ühendamine välise kontrolleriga toimub
RS485-siini kaudu 2-juhtmelises versioonis (pool-
dupleks).
Kasutatud siiniparameetrid:
• bood 19200 bit/sek,
• 8 andmebitti,
• 1 stoppbit,
• 1 pariteedibitt (paariline),
• vähima kaaluga bitt saadetakse esimesena
(LSB first).
„Addressing Mode" režiimina on toetatud ainult
„Unicast Mode".
„Broadcast Mode" režiimi ei toetata.
5.2 Modbus-protokolli toetatud
funktsioonid
Wallboxid toetavad ainult järgmisi funktsioone:
• 03 (0x03) Read Holding Register
• 04 (0x04) Read Input Register
• 06 (0x06) Write Holding Register
• 16 (0x10) Write Multiple Register
Baitide järjekord on suurema kaaluga bait enne
väiksema kaaluga baiti (Motorola formaat).
CRC kontrollsumma järjekord on väiksema kaaluga
bait enne suurema kaaluga baiti (Inteli formaat).
6. Koormuse juhtimissüsteemi

kontrollimine

Võtke pärast nõuetekohast installatsiooni ja konfigu-
reerimist koormuse juhtimissüsteem käitusse.
i
Veenduge, et koormuse juhtimissüsteemi kont-
rollimisel ei ole ühegi Wallboxi külge ühendatud
sõidukit.
• Looge sisese koormuse juhtimissüsteemi käi-
tusrežiimil Wallboxide pingevarustus, alustage
sealjuures eesmõõtja-Wallboxist.
• Looge välise koormuse juhtimissüsteemi käitusre-
žiimis kõigi seadmete pingevarustus, alustage
sealjuures välisest kontrollerist.
• Iga Wallboxi esivalgustus põleb 5 minutit ja
kustub seejärel.
• Koormuse juhtimissüsteem on nüüd käitusvalmis.
Koormuse juhtimissüsteemi andmevahetusvigade
diagnostika esivalgustuse kaudu.
Tõrkejuhtumi korral vilgub esivalgustus.

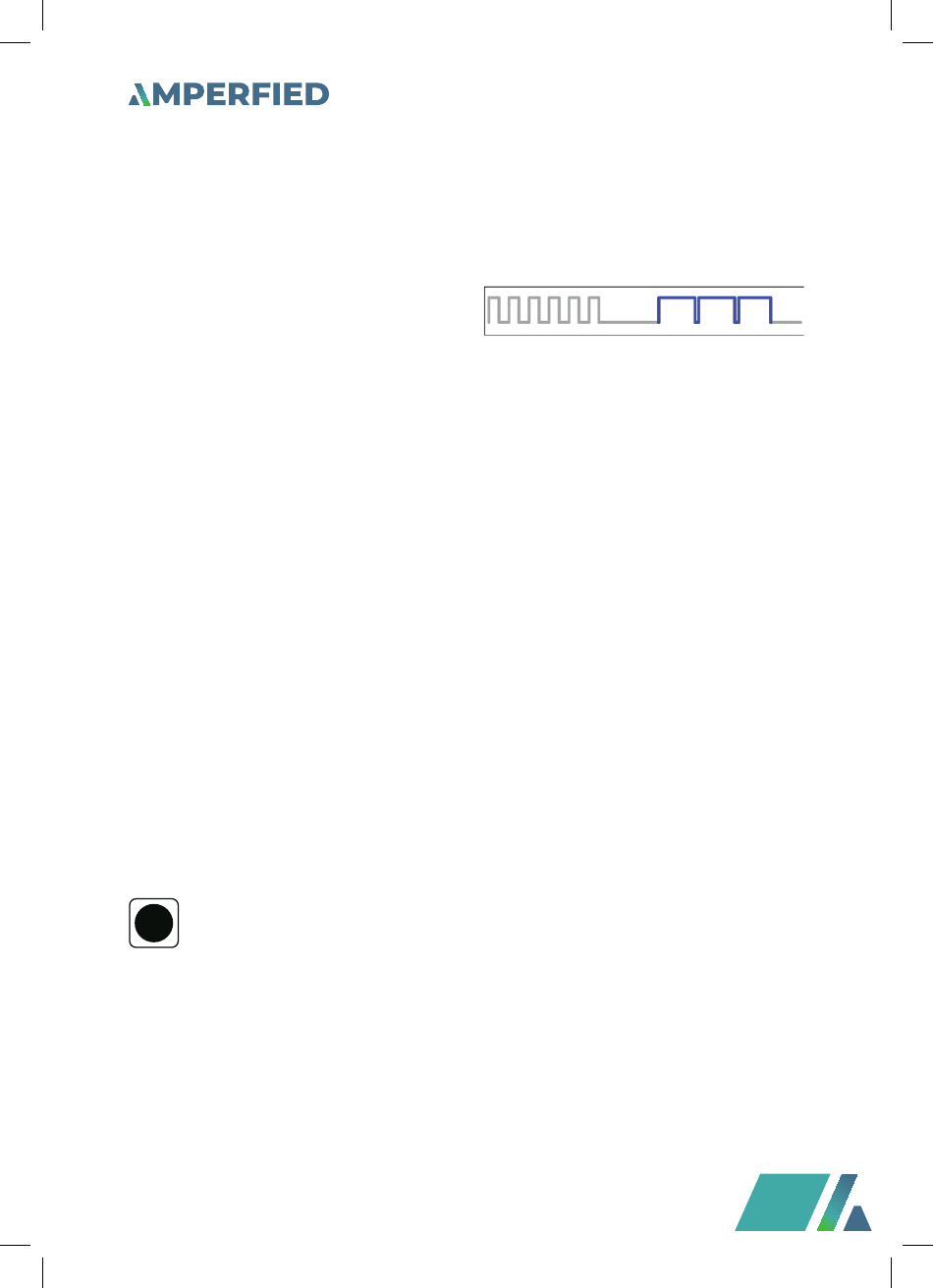

Kuus lühikest valget välgatust. Paus, kolm korda
pikk sinine vilkumine. Paus.
See vilkumissagedus tähendab, et eesmõõtja-Wall-
boxi või välise kontrolleri ja vastava järgija-Wallboxi
vahel on andmevahetusviga. Kontrollige, et siini
installatsioon on tehtud nõuetekohaselt. Pärast
tõrke kõrvaldamist ja enesetesti läbiviimist süttib esi-
valgustus valgena ja saab alustada laadimisprotsessi.
Kui viga püsib, võtke ühendust klienditoega.
