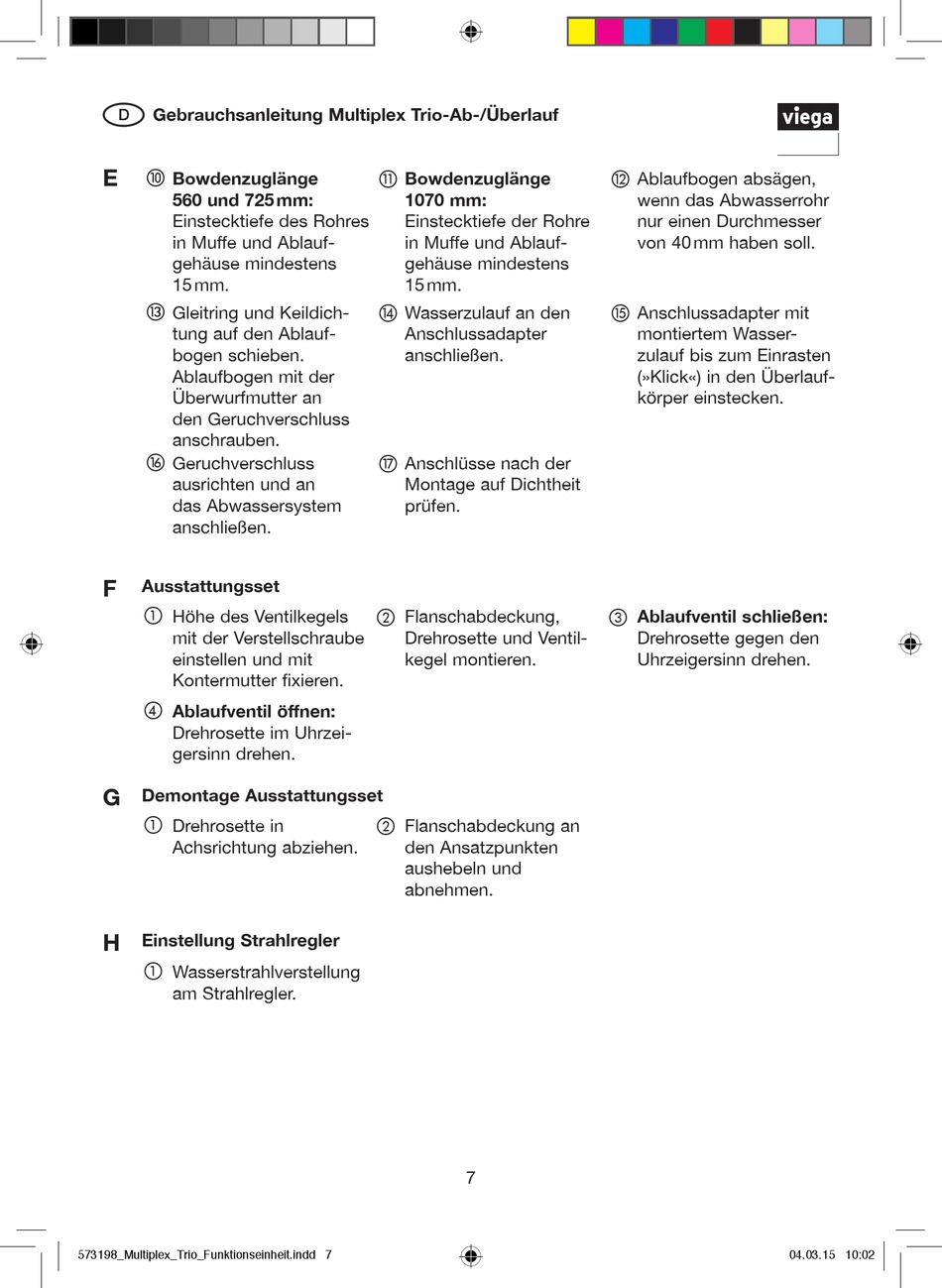

Gebrauchsanleitung Multiplex Trio-Ab-/Überlauf
D
E
 Bowdenzuglänge
560 und 725 mm:
Einstecktiefe des Rohres
in Muffe und Ablauf-
gehäuse mindestens
15 mm.
 Gleitring und Keildich-
tung auf den Ablauf-
bogen schieben.
Ablaufbogen mit der
Überwurfmutter an
den Geruchverschluss
anschrauben.
p Geruchverschluss
ausrichten und an
das Abwassersystem
anschließen.
F
Ausstattungsset
 Höhe des Ventilkegels
mit der Verstellschraube
einstellen und mit
Kontermutter fixieren.
 Ablaufventil öffnen:
Drehrosette im Uhrzei-
gersinn drehen.
G
Demontage Ausstattungsset
 Drehrosette in
Achsrichtung abziehen.
H
Einstellung Strahlregler
 Wasserstrahlverstellung
am Strahlregler.
573198_Multiplex_Trio_Funktionseinheit.indd 7
 Bowdenzuglänge
1070 mm:
Einstecktiefe der Rohre
in Muffe und Ablauf-
gehäuse mindestens
15 mm.
 Wasserzulauf an den
Anschlussadapter
anschließen.
q Anschlüsse nach der
Montage auf Dichtheit
prüfen.
 Flanschabdeckung,
Drehrosette und Ventil-
kegel montieren.
 Flanschabdeckung an
den Ansatzpunkten
aushebeln und
abnehmen.
7
 Ablaufbogen absägen,
wenn das Abwasserrohr
nur einen Durchmesser
von 40 mm haben soll.
 Anschlussadapter mit
montiertem Wasser-
zulauf bis zum Einrasten
(»Klick«) in den Überlauf-
körper einstecken.
 Ablaufventil schließen:
Drehrosette gegen den
Uhrzeigersinn drehen.
