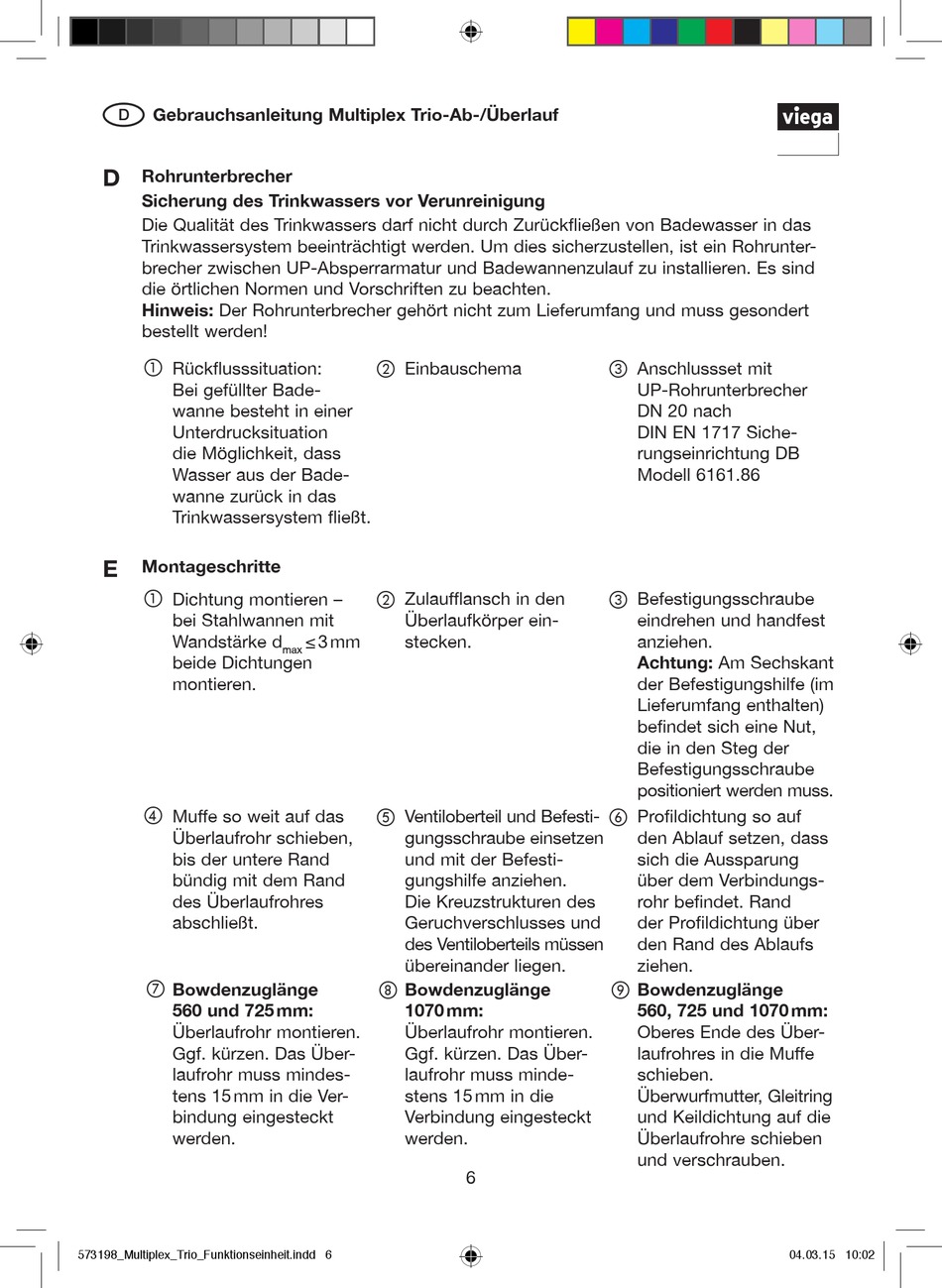

Gebrauchsanleitung Multiplex Trio-Ab-/Überlauf
D
D
Rohrunterbrecher
Sicherung des Trinkwassers vor Verunreinigung
Die Qualität des Trinkwassers darf nicht durch Zurückfließen von Badewasser in das
Trinkwassersystem beeinträchtigt werden. Um dies sicherzustellen, ist ein Rohrunter-
brecher zwischen UP-Absperrarmatur und Badewannenzulauf zu installieren. Es sind
die örtlichen Normen und Vorschriften zu beachten.
Hinweis: Der Rohrunterbrecher gehört nicht zum Lieferumfang und muss gesondert
bestellt werden!
 Rückflusssituation:
Bei gefüllter Bade-
wanne besteht in einer
Unterdrucksituation
die Möglichkeit, dass
Wasser aus der Bade-
wanne zurück in das
Trinkwassersystem fließt.
E
Montageschritte
 Dichtung montieren –
bei Stahlwannen mit
Wandstärke d
beide Dichtungen
montieren.
 Muffe so weit auf das
Überlaufrohr schieben,
bis der untere Rand
bündig mit dem Rand
des Überlaufrohres
abschließt.
 Bowdenzuglänge
560 und 725 mm:
Überlaufrohr montieren.
Ggf. kürzen. Das Über-
laufrohr muss mindes-
tens 15 mm in die Ver-
bindung eingesteckt
werden.
573198_Multiplex_Trio_Funktionseinheit.indd 6
 Einbauschema
 Zulaufflansch in den
Überlaufkörper ein-
≤ 3 mm
stecken.
max
 Ventiloberteil und Befesti-
gungsschraube einsetzen
und mit der Befesti-
gungshilfe anziehen.
Die Kreuzstrukturen des
Geruchverschlusses und
des Ventiloberteils müssen
übereinander liegen.
 Bowdenzuglänge
1070 mm:
Überlaufrohr montieren.
Ggf. kürzen. Das Über-
laufrohr muss minde-
stens 15 mm in die
Verbindung eingesteckt
werden.
 Anschlussset mit
UP-Rohrunterbrecher
DN 20 nach
DIN EN 1717 Siche-
rungseinrichtung DB
Modell 6161.86
 Befestigungsschraube
eindrehen und handfest
anziehen.
Achtung: Am Sechskant
der Befestigungshilfe (im
Lieferumfang enthalten)
befindet sich eine Nut,
die in den Steg der
Befestigungsschraube
positioniert werden muss.
 Profildichtung so auf
den Ablauf setzen, dass
sich die Aussparung
über dem Verbindungs-
rohr befindet. Rand
der Profildichtung über
den Rand des Ablaufs
ziehen.
 Bowdenzuglänge
560, 725 und 1070 mm:
Oberes Ende des Über-
laufrohres in die Muffe
schieben.
Überwurfmutter, Gleitring
und Keildichtung auf die
Überlaufrohre schieben
und verschrauben.
