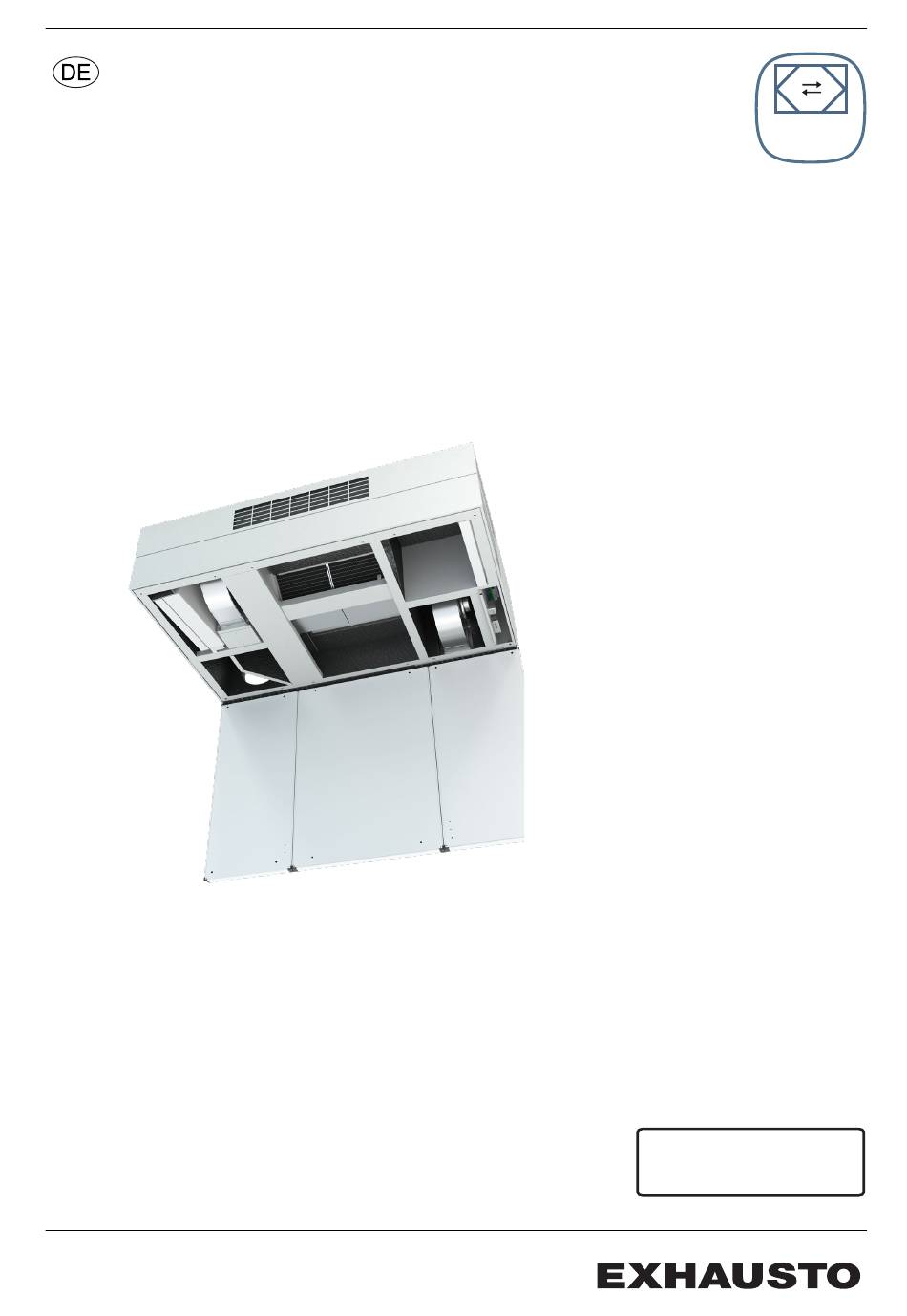

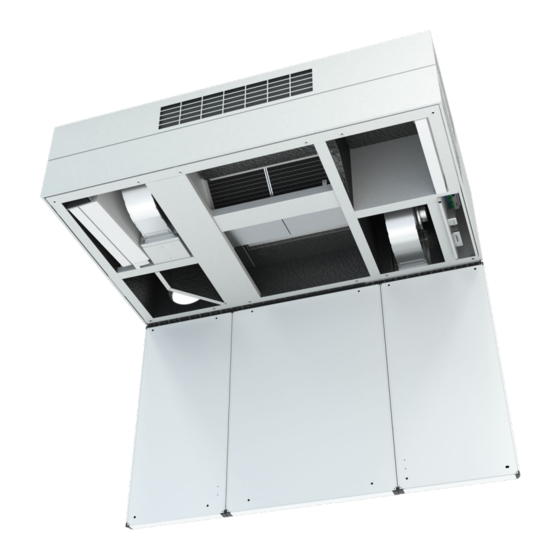

- Seite 1 3006472-2022-06-05 DEX3000 EXcon DEX3000 S E R I E GEGENSTROM- WÄRMETAUSCHER Montage und Installation Originalbetriebsanleitung EXHAUSTO A/S Tel.: +45 65 66 12 34 Odensevej 76 Fax: +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.de...
-
Seite 2: Inhaltsverzeichnis
3006472-2022-06-05 Symbole, Begriffe und Warnhinweise Symbole, Begriffe und Warnhinweise..............3 1. Produktinformation 1.1. Verwendung des Produkts..................5 1.2. Positionierung im Raum..................6 1.2.1. Korrekte Platzierung ..................6 1.2.2. Platzbedarf ...................... 7 1.3. Bezeichnungen in der Anleitung................8 1.3.1. Prinzipskizze....................8 1.4. Beschreibung....................... 10 1.4.1. Aufbau des DEX-Geräts.................10 1.4.2. -
Seite 3: Symbole, Begriffe Und Warnhinweise
Die Sicherheit von Personen und Ausrüstung sowie einwandfreier Betrieb des Lüf- tungsgerätes wird durch Befolgen der Anweisungen dieser Betriebsanleitung ge- währleistet. Die EXHAUSTO A/S lehnt jegliche Haftung für Schäden ab, die auf Verwendung gegen die Anweisungen und Weisungen dieser Betriebsanleitung zu- rückzuführen sind. - Seite 4 ● Produktionsauftragsnummer des Geräts ● Versorgungsspannung des Ge- räts ● Nachheiz-/Kühlregister des Ge- räts Hinweis Halten Sie die Produktionsnummer bei allen Anfragen an EXHAUSTO bezüg- lich des Produkts bereit. Position des Typen- Das Typenschild befindet sich unter den Kabeldurchführungen. schilds 4/24...
-
Seite 5: Produktinformation
3006472-2022-06-05 1. Produktinformation 1.1 Verwendung des Produkts Komfortlüftung Das EXHAUSTO DEX3000-Gerät wird zur Komfortlüftung in frostfreien Einzel- raumräumen verwendet. Das DEX-Gerät ist für die Aufhängung als Deckenmontage ausgelegt und muss so verwendet werden. Der Temperaturbereich für den Betrieb des Geräts – siehe Abschnitt „Technische Daten“. -
Seite 6: Positionierung Im Raum
Produktinformation 3006472-2022-06-05 1.2 Positionierung im Raum 1.2.1 Korrekte Platzierung Das Gerät sollte möglichst in der Mitte der Wand aufgestellt werden. DEX3000-Geräte dürfen nicht an der Längsseite in engen Räumen auf- gestellt werden. 6/24... -
Seite 7: Platzbedarf
Produktinformation 3006472-2022-06-05 1.2.2 Platzbedarf Platzbedarf und Mindestfreiraum Die Skizze zeigt, wie viel Platz unter dem Gerät erforderlich ist, damit die Tür geöff- net und das Gerät gewartet werden kann. Die Abmessungen an den Seiten des Geräts geben den für optimale Servicebedin- gungen erforderlichen Mindestfreiraum an. -
Seite 8: Bezeichnungen In Der Anleitung
Produktinformation 3006472-2022-06-05 1.3 Bezeichnungen in der Anleitung 1.3.1 Prinzipskizze Mit eingebautem Wasserheizregister, HW (Draufsicht) Mit eingebautem Elektroheizregister, HE (Draufsicht) 8/24... - Seite 9 Produktinformation 3006472-2022-06-05 Bauteil Funktion Standard/Zube- hör HE30802E Elektroheizregister Zubehör HW308SE/ Wasserheizregister Zubehör HW308LE Motor Abluft/Abluft Standard Außenluft-/Zuluftmotor Standard Bypass-Motor Standard TE11 Temperatursensor, Abluft Standard TE12 Temperatursensor, Fortluft Standard TE21 Temperatursensor, Außenluft Standard TE22 Temperatursensor, Zuluft Standard Absperrklappe mit Federrücklauf, Außenluft Zubehör (Standard für HCW)
-
Seite 10: Beschreibung
Produktinformation 3006472-2022-06-05 1.4 Beschreibung 1.4.1 Aufbau des DEX-Geräts Die folgende Zeichnung zeigt eine Übersicht über den Aufbau des DEX-Geräts. De- tails von HW und HE sind von unten dargestellt: 10/24... -
Seite 11: Dex-Geräteteile Und -Materialien
Produktinformation 3006472-2022-06-05 Pos. Teil Funktion Wasserventil Wasserventilmotor Entlüftungsventil Wassersystem entlüften Steuerung des Elektroheizregisters Deckenbeschlag Beschlag für Befestigung an Decke Filter für Außenluft Filtriert die Außenluft Ventilatoreinheit Für Außen-/Zuluft Bewegungssensor, Bewegungssensor PIRB CO2-Sensor Sensorren für Bedarfssteuerung Filter für Abluft Filtriert die Abluft Stecker Anschluss für Bedienfeld-Servicekabel Automatik, Klemmleis-... - Seite 12 Produktinformation 3006472-2022-06-05 Bypassklappe Das Gerät verfügt über eine stufenlos regelbare Bypass-Klappe zur Temperaturre- gelung sowie zum Enteisen der Gegenstromwärmetauscher während des Be- triebs. Weitere Informationen zum Enteisen finden Sie in der Betriebs- und Ser- viceanleitung. 12/24...
-
Seite 13: Hauptabmessungen
Produktinformation 3006472-2022-06-05 1.5 Hauptabmessungen 1.5.1 Montage unter der Decke – sichtbar 13/24... - Seite 14 Produktinformation 3006472-2022-06-05 DEX3060 DEX3090 DEX3120 [mm] [mm] [mm] 1825 2206 2404 1121 1121 1403 1564 1564 1948 1214 1597 1830 1002 1002 14/24...
-
Seite 15: Montage Teilintegriert - In Decke
Produktinformation 3006472-2022-06-05 1.5.2 Montage teilintegriert – in Decke 1576 2072 2092 2070 1603 15/24... - Seite 16 Produktinformation 3006472-2022-06-05 DEX3060 DEX3090 DEX3120 [mm] [mm] [mm] 16/24...
-
Seite 17: Montage
Montage 3006472-2022-06-05 2. Montage 2.1 Deckenmontage 2.1.1 Deckenanforderungen Beim Aufhängen des Geräts ist es erforderlich, dass die Decke: ● eben ● schwingungsresistent ● waagerecht und ● so konstruiert ist, dass sie das Gewicht des Geräts tragen kann 2.1.2 Deckenmontage, Schritt für Schritt Schritt 1–14 Maßnahme Die Tür öffnen und den Fortluftventilator ausbauen. -
Seite 18: Kondensatabfluss Anschließen
Montage 3006472-2022-06-05 2.2 Kondensatabfluss anschließen 2.2.1 Leitungswege für den Kondensatabfluss (wenn die Kondensatpumpe montiert ist) Wandmontierter Der Kondensatabfluss ist bei Wandgeräten mit dem Abfluss über den Fortluftkanal angebracht. Deckenmontierter Bei deckenmontierten Geräten wird der Kondensatabfluss über die internen Lei- tungswege (Gummitüllen) aus dem Gerät und zum Abfluss eingerichtet. Die Durchführungen im Gerät müssen so ausgeführt werden, dass sie luftdicht bleiben. -
Seite 19: Elektrische Installation
Elektrische Installation 3006472-2022-06-05 3. Elektrische Installation Verweis auf DEX3000 Elektroinstallationsanleitung Alle Angaben zur Elektroinstallation und den elektrischen Daten sind in der Anleitung „Elektroinstallationsanleitung DEX3060-3090-3120 Excon Automatik“ zusammenge- fasst. 19/24... -
Seite 20: Technische Daten
Technische Daten 3006472-2022-06-05 4. Technische Daten 4.1 Gewicht, Korrosionsklasse, Temperaturbereiche usw. Gewicht kg DEX3060 [kg] DEX3090 [kg] DEX3120 [kg] Türen 25,5 kg 5 10,8 Gegenstrom- 2 Stück je 5,35 5,35 wärmetau- 11 kg scher Motorsektion 2 Stück je 6,0 kg Gesamtge- 184,5 kg (inkl. -
Seite 21: Kompaktfilter
Technische Daten 3006472-2022-06-05 4.3 Kompaktfilter Filterdaten, DEX3000, Kompakt- Daten Einheit DEX3060 / DEX3090 / DEX3120 dateien gemäß ePM 10 Grob 60% Zuluft (ePM ISO16890 [60 %] 55 %) Abmessun- gen: H x B, 395 x 350 470 x 445 455 x 445 1 Stück pro Luftrichtung Dicke des... - Seite 22 3006472-2022-06-05 22/24...
