- Seite 1 Charge Amps Dawn Benutzerhandbuch Deutsch www.chargeamps.com...
- Seite 2 Gesetzen. Die Nichtbefolgung der oben genannten Vorschriften, Anweisungen und Sicherheitsvorkehrungen führt dazu, dass jegliche Gewährleistung verfällt und dass Charge Amps AB jegliche Ansprüche auf Haftung oder Schadensersatz im Zusammenhang mit Verletzungen, Schäden oder Störungen zurückweisen kann, die sich direkt oder indirekt aus einer solchen Nichtbefolgung ergeben.
-
Seite 3: Sicherheit
Deutsch Sicherheit WARNUNG: Vor der Installation bitte sämtliche Anweisungen lesen! • Bei unsachgemäßem Gebrauch besteht Verletzungsgefahr. • Das Produkt muss von einem qualifizierten Elektriker gemäß der Installationsanleitung installiert werden. • Es gelten die nationalen Nutzungsbestimmungen und Einschränkungen. • Verwenden Sie dieses Produkt nur zum Laden kompatibler Elektrofahrzeuge. -
Seite 4: Technische Angaben
Deutsch 2 Technische Angaben Lademodus Modus 3 Netzteilkennung für Elektrofahrzeug Messung MID-zertifizierter elektrischer Wirkenergiezähler Steckdose Typ 2, 22 kW Nennspannung (Un) 230/400 V Bemessungsisolationsspannung (Ui) 250/400 V Bemessungsstoßspannungsfestigkeit 4 kV (Uimp) Nennfrequenz (fn) 50 Hertz Nennstrom (In) 32 A Bemessungsbelastungsfaktor (RDF) 1 (kann bei der Verwendung mit einer Lastausgleichsfunktion gesenkt werden) - Seite 5 Deutsch Wi-Fi Typ: 802,11 b/g/n Bereich: 2400 – 2500 MHz Max. Ausgangsleistung: 17,5/14/12,5 dBm@802,11 b/g/n Kommunikation über Mobilfunknetze Typ: LTE-M, eMTC Unterstützte LTE-M-Bänder: B3, B8 und B20. Bereich: 699-960 / 1710-2155 MHz Max. Ausgangsleistung: 28 dBm @LTE-M SIM-Karte: integriert...
-
Seite 6: Produktübersicht

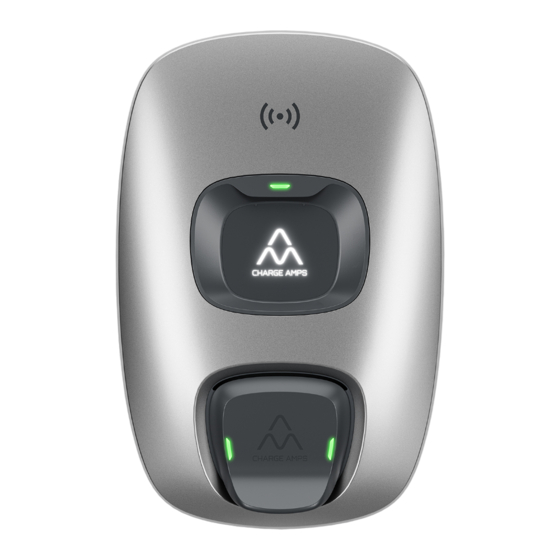

Deutsch 3 Produktübersicht MID-Anzeige RFID-Lesegerät RFID-Leuchte EV-Steckdose Steckdosenleuchten... - Seite 7 Deutsch 3.1 Paketinhalt 2 Einsätze 1 Klemmenblock 2x M32- 4 Dübel (nur M32) Dübel 2 Kabel- 2 M12- 4 Montageschrauben 10 M4- verschraubungen Blindstopfen Schrauben...
- Seite 8 Deutsch Frontabdeckung Ladeeinheit Rückplatte Zubehör: • 1 Klemmenblock • 2 Kabelverschraubungen • 2 M32-Blindstopfen • 2 M12-Blindstopfen • 2 Einsätze (nur M32) • 4 Montageschrauben • 4 Dübel • 10 M4-Schrauben Zusätzliche Inhalte: • 1 RFID-Tag • Kurzanleitung • Willkommensschreiben...
-
Seite 9: Verwendung
Deutsch 4 Verwendung 4.1 RFID-Tag hinzufügen Hinweis: Stellen Sie sicher, dass Ihnen der Installateur Zugriff auf das Charge Amps Admin-Portal gegeben hat, um RFID-Tags verwalten zu können. RFID-Tag mithilfe des Charge Amps Cloud-Service hinzufügen: https://my.charge.space/admin 4.2 Ladevorgang ohne RFID- Identifizierung starten und stoppen 1. - Seite 10 Deutsch 4.4 Kabelsperre Während des Ladevorganges wird die Kabelsperre automatisch aktiviert.
-
Seite 11: Cloud-Konnektivität
Kontrolle zu haben, Einstellungen anzupassen und intelligentes Laden und Planen zu ermöglichen. Charge Amps Cloud Bitte erstellen Sie ein Konto in der Charge Amps Cloud, um Ihr Ladegerät über unsere Webschnittstelle zu konfigurieren, zu steuern und zu verwalten. My charge space https://my.charge.space/... - Seite 12 Deutsch 4.6 MID-Anzeige Übersicht über die gesamte Energie (kWh), die mithilfe des Charge Amps Dawn importiert wird. Impulse pro kWh MID-Seriennummer Legale Software-Version und CRC Illegale Software-Version und CRC...
-
Seite 13: Leitungsschutzschalter Zurücksetzen
Deutsch 4.7 Leitungsschutzschalter zurücksetzen Wenn der Leitungsschutzschalter intern in der Charge Amps Dawn verbaut ist und ausgelöst wird, kann er mit folgenden Schritten zurückgesetzt werden. Empfohlene Werkzeuge: • Ein Torx 25-Schraubendreher zum Lösen der Frontabdeckung 1. Drehen Sie die Sicherungsschraube mithilfe des Torx 25-Schraubendrehers gegen den Uhrzeigersinn, bis sich die Frontabdeckung leicht auf der Unterseite zu lösen beginnt. - Seite 14 Deutsch 3. Entfernen Sie die Gummikappe.
- Seite 15 Deutsch 4. Stellen Sie den Schalter mithilfe des Schraubendrehers in eine aufrechte Position.
- Seite 16 Deutsch 5. Setzen Sie die Gummikappe wieder ein. 6. Montieren Sie die Charge Amps Dawn wieder, indem Sie den Bodenflansch der Frontabdeckung einsetzen und die Abdeckung an die richtige Position drehen. Sichern Sie die Abdeckung anschließend mit der Sicherungsschraube (Torx 25).
- Seite 17 4.8 Erdungsfehler erkennen und Fehlerstromschutzschalter testen Die integrierte Fehlerstromschutzschalter-Funktion der Charge Amps Dawn ist zweimal jährlich zu testen. Ein Erdungsfehler wird durch ein rotes Dauerlicht an der Steckdose und durch die RFID-Leuchten angezeigt. Die integrierte Fehlerstromschutzschalter-Funktion kann in folgenden Schritten getestet und zurückgesetzt werden.
- Seite 18 (mit „T“ markiert) drei Sekunden lang gedrückt, um den Fehlerstromschutzschalter zu testen. 6. Der Ladevorgang wird abgebrochen und ein rotes Dauerlicht leuchtet an der Steckdose. Dieses deutet auf einen Erdfehler hin. 7. Setzen Sie den Fehlerstromschutzschalter zurück, indem Sie das Ladekabel vom Charge Amps Dawn trennen.
- Seite 19 8. Ein grünes Dauerlicht leuchtet an der Steckdose und zeigt an, dass der Fehlerstromschutzschalter zurückgesetzt wurde. 9. Montieren Sie die Charge Amps Dawn wieder, indem Sie den Bodenflansch der Frontabdeckung einsetzen und die Abdeckung an die richtige Position drehen. Sichern Sie die Abdeckung anschließend mit der Sicherungsschraube (Torx 25).
-
Seite 20: Led-Anzeigen
Deutsch 4.9 LED-Anzeigen 4.9.1 Allgemein Status Steckdosenleuchte RFID-Leuchte Bereit zum Laden Grünes Dauerlicht Grünes Dauerlicht Ladevorgang aktiv Blaues pulsierendes Licht Kein Licht Ladevorgang Gelbes Dauerlicht Kein Licht abgeschlossen 4.9.2 RFID-Tag-Authentifizierung Status Steckdosenleuchte RFID-Leuchte Warten auf RFID-Tag- Weißes kurz Authentifizierung pulsierendes Licht RFID-Tag wird Weißes pulsierendes Licht verarbeitet... -
Seite 21: Regelmäßige Wartung
5.2 Vorbeugende Wartung Hinweis: Die vorbeugende Wartung sollte ein- bis zweimal jährlich von einem qualifizierten Elektriker ausgeführt werden, um zu prüfen, ob sich die Charge Amps Dawn in einem ordnungsgemäßen Zustand befindet. • Entfernen Sie die Frontabdeckung und Ladeeinheit und führen Sie eine Sichtkontrolle der Kabelverbindungen aus. - Seite 22 Deutsch 6 Produktsupport und -service Falls Sie Fragen zum Produkt haben oder Probleme auftreten, wenden Sie sich an den Support, der Ihnen stets zur Verfügung steht. So finden Sie schneller Antworten auf Ihre Fragen: Lesen Sie sich das Benutzerhandbuch oder die Installationsanleitung durch, in denen Ihre Frage gegebenenfalls beantwortet wird.
- Seite 23 Charge Amps AB (publ) Frösundaleden 2B, 8. Stock SE–169 75 Solna, Schweden Charge Amps UK Ltd 4th Floor, 3 More London Riverside London SE1 2AQ, Vereinigtes Königreich Dok. Nr.: 130986 © Copyright Charge Amps AB. Vers.: 02 Alle Rechte vorbehalten...
