Das empfohlene Szenario der Verkabelung des Firepower 1010-Geräts wird in der folgenden Abbildung
veranschaulicht, die eine Beispieltopologie mit einem Layer-2-Switch zeigt.
Hinweis

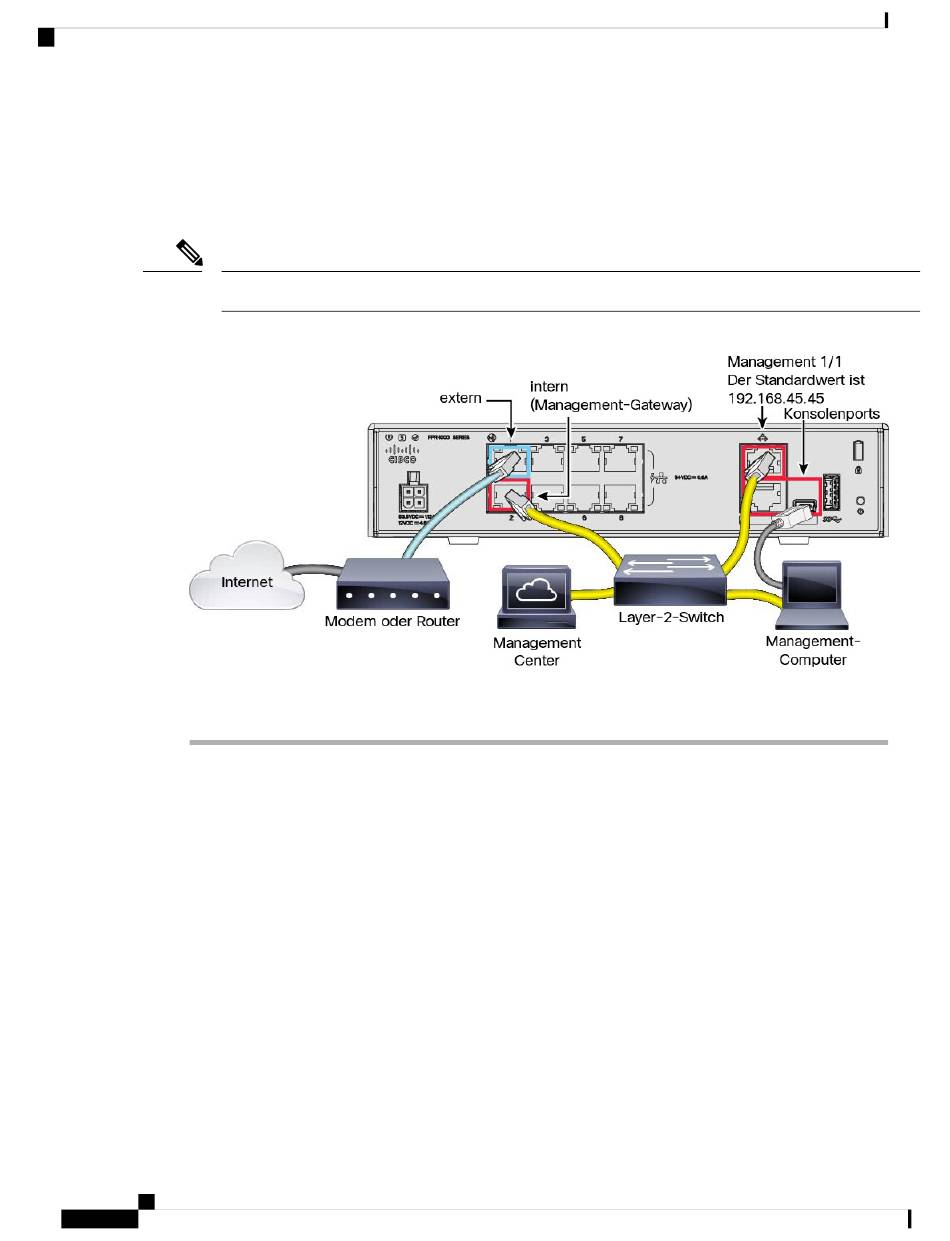

Abbildung 4: Verkabelung des Firepower 1010-Geräts
Prozedur
Schritt 1
Installieren Sie die Hardware, und machen Sie sich mit der
Schritt 2 Verbinden Sie folgende Elemente mit einem Layer-2-Ethernet-Switch:
• Interne Schnittstelle (z. B. Ethernet 1/2)
• Management 1/1-Schnittstelle
• Management Center
• Management-Computer
Hinweis
Leitfaden zu den ersten Schritten mit Cisco Firepower 1010
12
Andere Topologien können verwendet werden, und Ihre Bereitstellung variiert je nach Ihren Anforderungen.
Firepower 1010 und das Management Center haben beide die gleiche standardmäßige
Management-IP-Adresse: 192.168.45.45. In diesem Handbuch wird davon ausgegangen, dass Sie
bei der Ersteinrichtung unterschiedliche IP-Adressen für Ihre Geräte festlegen. Beachten Sie, dass
das Management Center ab Version 6.5 standardmäßig einen DHCP-Client für die
Management-Schnittstelle verwendet. Wenn jedoch kein DHCP-Server vorhanden ist, wird
standardmäßig 192.168.45.45 verwendet.
Threat Defense-Bereitstellung mit dem Management Center
Hardware-Installationsanleitung vertraut.
