Montage und elektrische Anschluss
3

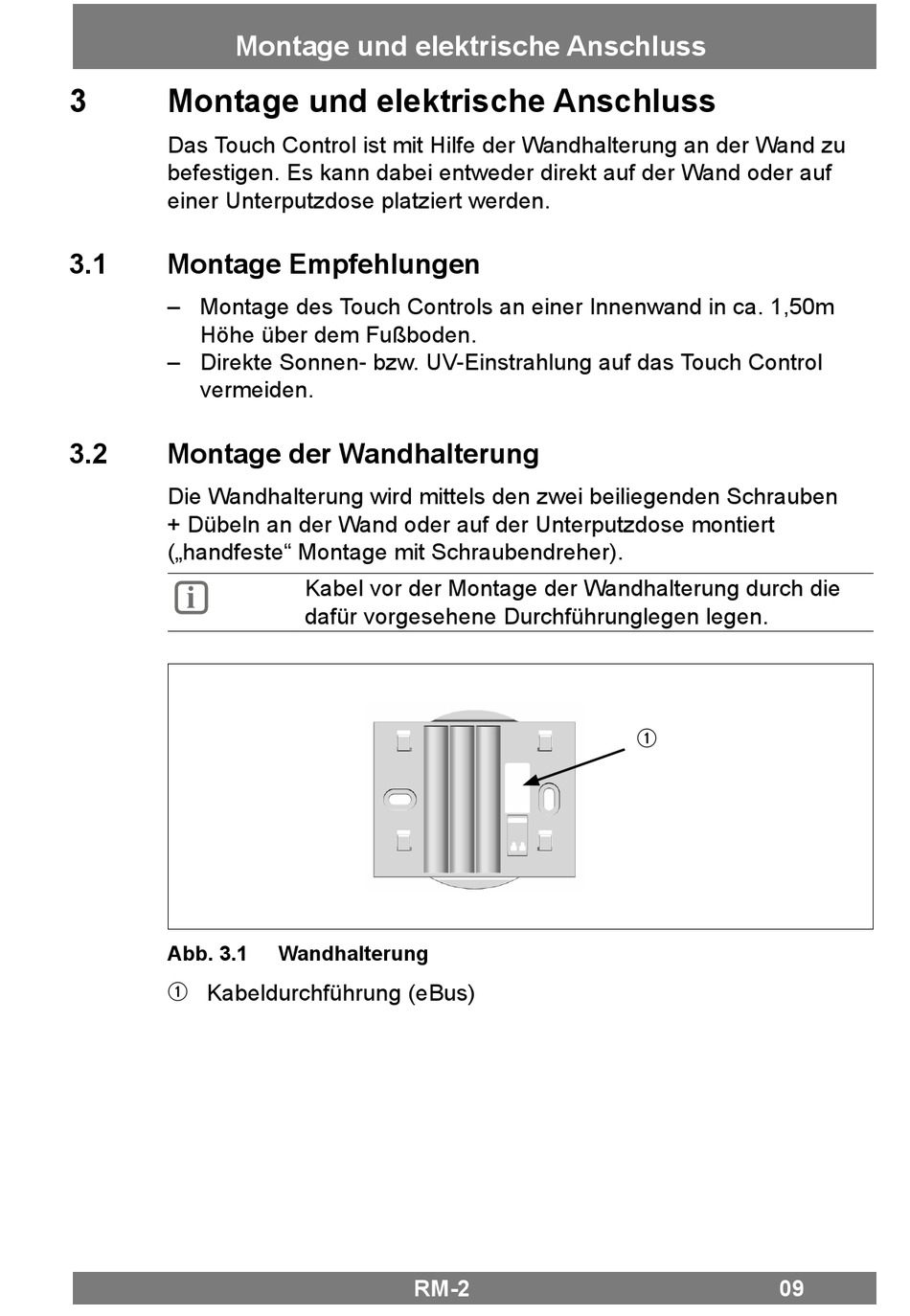

Montage und elektrische Anschluss
Das Touch Control ist mit Hilfe der Wandhalterung an der Wand zu
befestigen. Es kann dabei entweder direkt auf der Wand oder auf
einer Unterputzdose platziert werden.
3.1
Montage Empfehlungen
– Montage des Touch Controls an einer Innenwand in ca. 1,50m
Höhe über dem Fußboden.
– Direkte Sonnen- bzw. UV-Einstrahlung auf das Touch Control
vermeiden.
3.2
Montage der Wandhalterung
Die Wandhalterung wird mittels den zwei beiliegenden Schrauben
+ Dübeln an der Wand oder auf der Unterputzdose montiert
(„handfeste" Montage mit Schraubendreher).
i
Abb. 3.1
Kabeldurchführung (eBus)
q
Kabel vor der Montage der Wandhalterung durch die
dafür vorgesehene Durchführunglegen legen.
Wandhalterung
RM-2
q
09
