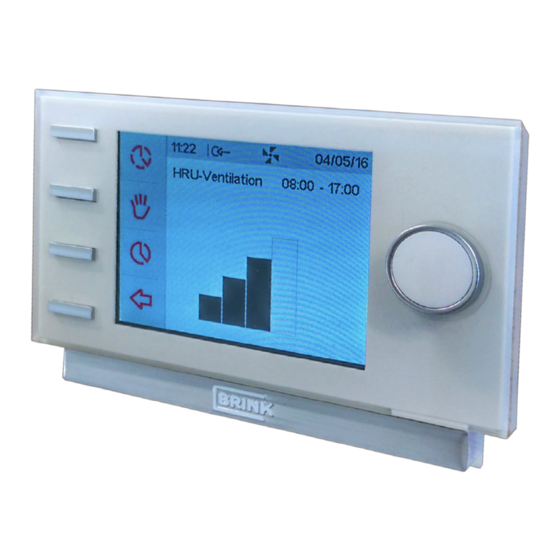

Brink Air Control Installationsanleitung
Vorschau ausblenden
Andere Handbücher für Air Control:
- Gebrauchsanweisung (82 Seiten) ,
- Installationsanleitung (69 Seiten) ,
- Bedienungsanleitung (2 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Brink Air Control
Inhaltszusammenfassung für Brink Air Control

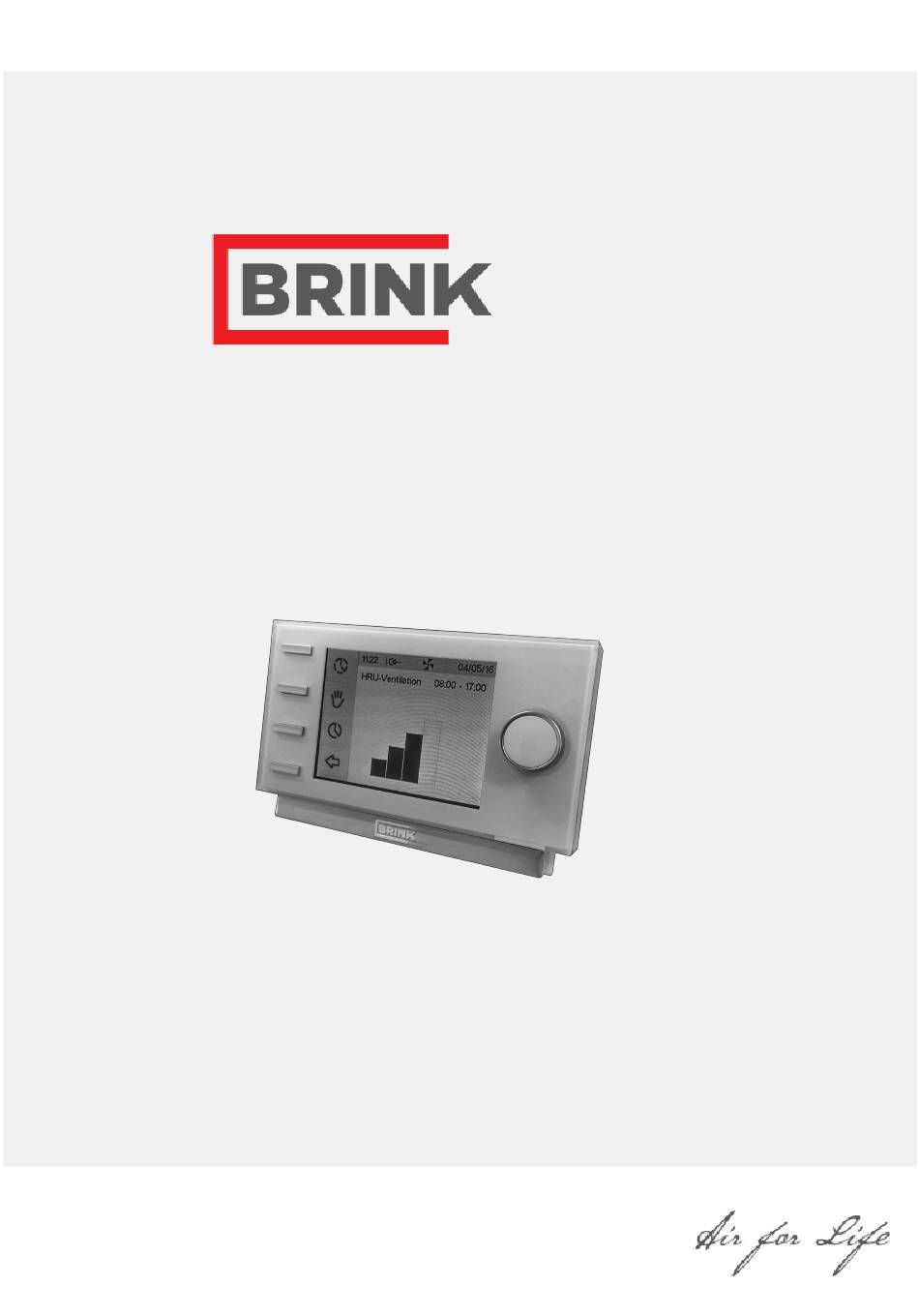

- Seite 1 Installationsanleitung Brink Air Control Deutsch...
-
Seite 2: Inhaltsverzeichnis
9 Umwelt........22 1.1 Beschreibung der Brink Air Control....3 10 Problemlösung und Garantie. -
Seite 3: Gebrauchsanweisung
Werter Kunde, Vielen Dank für den Kauf der Brink Air Control. Diese Gebrauchsanweisung enthält alle erforderlichen Informationen, um Sie schnell mit dem Produkt vertraut zu machen. Wir möchten Sie freundlich bitten, diese Information sorgfältig zu lesen, bevor Sie mit dem Produkt arbeiten. -
Seite 4: Technische Spezifikationen
Nähe einer Wärmequelle, einer Heizung, im Zug oder in einer feuchten Umgebung. Die Brink Air Control darf auch nicht direkter Wärmestrahlung (Sonnenlicht) ausgesetzt werden. Die Brink Air Control darf auch nicht in der Nähe von magnetischen Feldern aufgehängt werden. Dies kann den internen Komponenten Schaden zufügen. -
Seite 5: Vorsorgemaßnahmen Und Sicherheitsinstruktionen
Montage und Installation müssen durch einen von Brink Climate Systems B.V. anerkannten Installateur ausgeführt werden. Berücksichtigen Sie bei der Platzierung folgende Anforderungen: · Die Brink Air Control von Brink Climate Systems B.V. muss auf einer Höhe von ca. 1,65 m über dem Boden platziert werden;... -
Seite 6: Bei Der Verwendung
Achtung! Informieren Sie sich in Ihrer Region nach den Möglichkeiten, die Brink Air Control nach der Außerbetriebnahme abzugeben. Werfen Sie elektrische Geräte und deren Teile nicht weg, informieren Sie sich, ob (Teile der) Brink Air Control abgegeben, recycelt oder wiederverwendet werden können. -
Seite 7: Montage Und Installation
Montage und Installation müssen durch einen von Brink Climate Systems B.V. anerkannten Installateur ausgeführt werden. 4.1 Montage Um die Brink Air Control zu montieren, müssen sie die unter Punkt (® Das Bedienmodul von der Wandkonsole abkoppeln Seite 7) bis (®... -
Seite 8: Das Bedienmodul In Die Wandkonsole Zurücksetzen
· Drücken Sie bei Bedarf mehrmals auf zurück "2", um ins Hauptbildschirm (Main screen) zu gelangen Achtung! Wenn die Brink Air Control auf eine andere Sprache als Deutsch eingestellt ist, stimmen die Namen der beschriebenen Menüpunkte nicht mit den Menüpunkten dieser Gebrauchsanweisung überein. -
Seite 9: Zeit Einstellen
4.2.2 Zeit einstellen Sie können die Zeit einstellen. Die Zeit wird im Hauptmenü angezeigt. Die Brink Air Control verfügt nur über eine 24 Stunden Wiedergabe. Um die Zeit einzustellen, müssen Sie Folgendes durchführen (siehe ® Bild Übersicht Bedienungsorgane Seite 27 ): ·... -
Seite 10: Ein An Die Brink Air Control Angeschlossenes Gerät Wählen
· Drücken Sie bei Bedarf mehrmals auf zurück "2", um ins Hauptbildschirm (Main screen) zu gelangen 4.2.4 Ein an die Brink Air Control angeschlossenes Gerät wählen Wenn mehrere Geräte an die Brink Air Control angeschlossen sind, können Sie wählen, welches Gerät Sie vom Brink Air Control regeln lassen möchten (siehe ® Bild Übersicht Bedienungsorgane Seite 27 &... -
Seite 11: Beschreibung Der Bedienung: Verwendungsweise
5 Beschreibung der Bedienung: Verwendungsweise Mit der Brink Air Control können Sie den Lüftungsmodus erhöhen und senken. Dies können Sie tun, indem Sie ein Programm einstellen. Wenn ein Programm läuft, können Sie dies zeitlich überbrücken. 5.1 Navigieren: Allgemeine Beschreibung Durch die Menüs navigieren Die Brink Air Control verfügt über Menüs, durch die Sie navigieren können. -
Seite 12: Ein P1 Programm Erstellen
· Drücken Sie auf "1", um den Lüftungsmodus für Periode 1 zu bestätigen Sie haben den Lüftungsmodus für Periode 1 eingestellt. Sie können Periode 2-6 auf gleiche Weise einstellen. Eine Periode endet immer, wenn eine neue Periode beginnt. Brink Air Control 614886-A... -
Seite 13: Ein P2 Programm Erstellen
· Drücken Sie auf "1", um die Stufe für Periode 1 zu bestätigen Sie haben den Lüftungsmodus für Periode 1 eingestellt. Sie können Periode 2-6 auf gleiche Weise einstellen. Eine Periode endet immer, wenn eine neue Periode beginnt. Brink Air Control 614886-A Brink / 13... -
Seite 14: Ein P3 Programm Erstellen
· Wählen Sie ‘Startzeit’, indem Sie "1" drehen · Drücken Sie auf "1", ‘Startzeit’ öffnet sich Startzeit einstellen, indem Sie "1" drehen. · Sie haben einen Bereich zwischen 3.00 und 2.59 Uhr · Drücken Sie auf "1", um die Startzeit zu bestätigen Brink Air Control 614886-A... - Seite 15 Wenn Sie das Tagesprogramm für Montag eingestellt haben, können Sie dasselbe für die anderen Wochentage tun. Wiederholen Sie dann die Schritte ab Punkt 5.3.4, aber wählen Sie nach (*) anstelle von ‘Montag’ einen anderen Tag. Brink Air Control 614886-A Brink / 15...
-
Seite 16: Programmart (P1, P2, Oder P3) Aktiveren
5.4 Programmart (P1, P2, oder P3) aktiveren Die Brink Air Control verfügt über drei Arten von Wochenprogrammen P1, P2 und P3. Sie können die Wochenprogramme selbst programmieren, weitere Informationen hierzu finden Sie unter Punkt ® Wochenprogramme: P1, P2 und P3 Seite 11. -
Seite 17: Wert Der Lüftungspositionen Einstellen
Stufe 1-3 können sie gleichermaßen einstellen, wie oben unter Stufe 0 beschrieben. Achtung! Für einen höheren Stufenzustand können Sie keinen niedrigeren Wert eingeben, als den Wert eines niedrigeren Stufenzustands (Stufe 0 < Stufe 1 < Stufe 2 < Stufe 3). Brink Air Control 614886-A Brink / 17... -
Seite 18: Einstellungen Abfragen
Über das Infomenü können Sie die Einstellungen ansehen, aber nicht ändern. 5.9 Werkseinstellungen des angeschlossenen Geräts Auf der Brink Air Control ist ein Gerät angeschlossen. Es ist möglich, die Einstellungen dieses Gerätes auf die Werkseinstellungen zurückzusetzen. Führen Sie hierfür Folgendes durch ( ®... -
Seite 19: Wartung
Bild Filtermeldung Seite 30 ), müssen die Filter in dem an die Brink Air Control, angeschlossenen Gerät gereinigt oder ersetzt werden. 6.2.2 Filter herausnehmen, reinigen oder ersetzen Lesen Sie vor der Entnahme der Filter die Gebrauchsanweisung des an die Brink Air Control angeschlossenen Geräts. -
Seite 20: Demontage
7 Demontage Warnung! Es ist nicht erlaubt, die Brink Air Control oder Teile der Brink Air Control zu demontieren. Dies darf nur von einem von Brink Climate Systems B.V. anerkannten Wartungsmonteur durchgeführt werden Brink Air Control 614886-A... -
Seite 21: Reparatur
8 Reparatur Warnung! Es ist nicht erlaubt, die Brink Air Control oder Teile der Brink Air Control zu öffnen oder zu reparieren. Dies darf nur von einem von Brink Climate Systems B.V. anerkannten Wartungsmonteur durchgeführt werden. Brink Air Control 614886-A... -
Seite 22: Umwelt
Informieren Sie sich in Ihrer Region über die Möglichkeiten, die Brink Air Control nach der Außerbetriebnahme abzugeben. Werfen Sie elektrische Geräte und deren Teile nicht weg, informieren Sie sich, ob (Teile der) Brink Air Control abgegeben, recycelt oder wiederverwendet werden können. -
Seite 23: Problemlösung Und Garantie
Dies kann sich auf die gute Funktion der Brink Air Control auswirken und in diesem Fall verfallen alle Garantien. Warnung! Es ist nicht erlaubt, die Brink Air Control oder Teile der Brink Air Control zu öffnen oder zu reparieren. In diesem Fall verfallen alle Garantien. Brink Air Control 614886-A... -
Seite 24: Anhang 1: Standardeinstellungen Der Wochenprogramm
11 Anhang 1: Standardeinstellungen der Wochenprogramm 11.1 Standardprogramm P1 Woche (Montag bis Sonntag) Period Startzeit Lüftungsstand 07.00 08.00 17.00 22.00 Nicht eingestellt Nicht eingestellt Brink Air Control 614886-A... -
Seite 25: Standardprogramm P2
11.2 Standardprogramm P2 Woche (Montag bis Freitag) Wochenende (Samstag und Sonntag) Period Startzeit Lüftungsstand Period Startzeit Lüftungsstand 07.00 08.00 08.00 23.00 Nicht 17.00 eingestellt Nicht 22.00 eingestellt Nicht Nicht eingestellt eingestellt Nicht Nicht eingestellt eingestellt Brink Air Control 614886-A Brink / 25... -
Seite 26: Standardprogramm P3
Montag Period Startzeit Lüftungsmodus 07.00 08.00 17.00 22.00 Nicht eingestellt Nicht eingestellt Dienstag (dasselbe wie Montag) Mittwoch (dasselbe wie Montag) Donnerstag (dasselbe wie Montag) Freitag (dasselbe wie Montag) Samstag (dasselbe wie Montag) Sonntag (dasselbe wie Montag) Brink Air Control 614886-A... -
Seite 27: Anhang 2 Bilder
Einstellknopf Zurück-Taste Einstellen & aktivieren Zeitprogramm Taste für die manuelle Bedienung Überbrückung des Zeitprogramms 11.2 Bild Übersicht Displaywiedergabe Hauptmenü Indikator des Lüftungsmodus Ebus-Indikator Lüftungs-Indikator Störungssymbol Filtermeldung Aktueller Zeitblockk Aktueller Zeit Aktueller Datum (Tag/Monat/Jahr) Brink Air Control 614886-A Brink / 27... -
Seite 28: Bild Lüftungsmodus
11.3 Bild Lüftungsmodus 11.4 Bild Bedienmodul von der Wandkonsole abkoppeln 11.5 Bild Elektrischer Anschluss Brink Air Control 614886-A... -
Seite 29: Bild Wandkonsole
11.6 Bild Wandkonsole 11.7 Bild Bedienmodul in die Wandkonsole zurücksetzen ± 25 Sekunden WRG Ventilation Brink Air Control 614886-A Brink / 29... -
Seite 30: Bild Filtermeldung
11.8 Bild Filtermeldung 11.9 Bild Hauptmenü Hauptmenü Geräteinformation Grundeinstellungen Installeur Brink Air Control 614886-A... -
Seite 31: Bild Filtermeldung Zurücksetzen
11.10 Bild Filtermeldung zurücksetzen = Filtermeldung = 5 Sekunden Brink Air Control 614886-A Brink / 31... -
Seite 32: Bild Geräteinformation
11.11 Bild Geräteinformation Geräteinformation WRG-Gerät Information WRG Ventilation Brink Air Control 614886-A... -
Seite 33: Bild Grundeinstellungen
11.12 Bild Grundeinstellungen Grundeinstellungen Sprache Englisch Brink Air Control 614886-A Brink / 33... -
Seite 34: Bild Installateur Menü
11.13 Bild Installateur Menü Installateur Lüftungsmodus 30 m WRG-Gerät Werkseinstellung Geräteeinstellungen Bitte warten Sie: Laden von Daten Einstellungen auf die Werkseinstellungen zurückgesetzt. Lüftungspositionen 1 Brink Air Control 614886-A... - Seite 35 Brink Climate Systems BV E info@brinkclimatesystems.com P.O. Box 11 NL-7950AA Staphorst www.brinkclimatesystems.com T +31 (0) 522 46 99 44 www.brinkairforlife.com...
