Montage und elektrische Anschluss
3.3
Elektrischer Anschluss
Touch Control
Für die Spannungsversorgung des Touch Control ist das eBus-
Kabel (2-polig) mit der Anschlussklemme des Wandsockels zu
verbinden. Die Polung (+/-) muss dabei nicht beachtet werden.
Kabelquerschnitt: 0,5...0,8 mm².
q

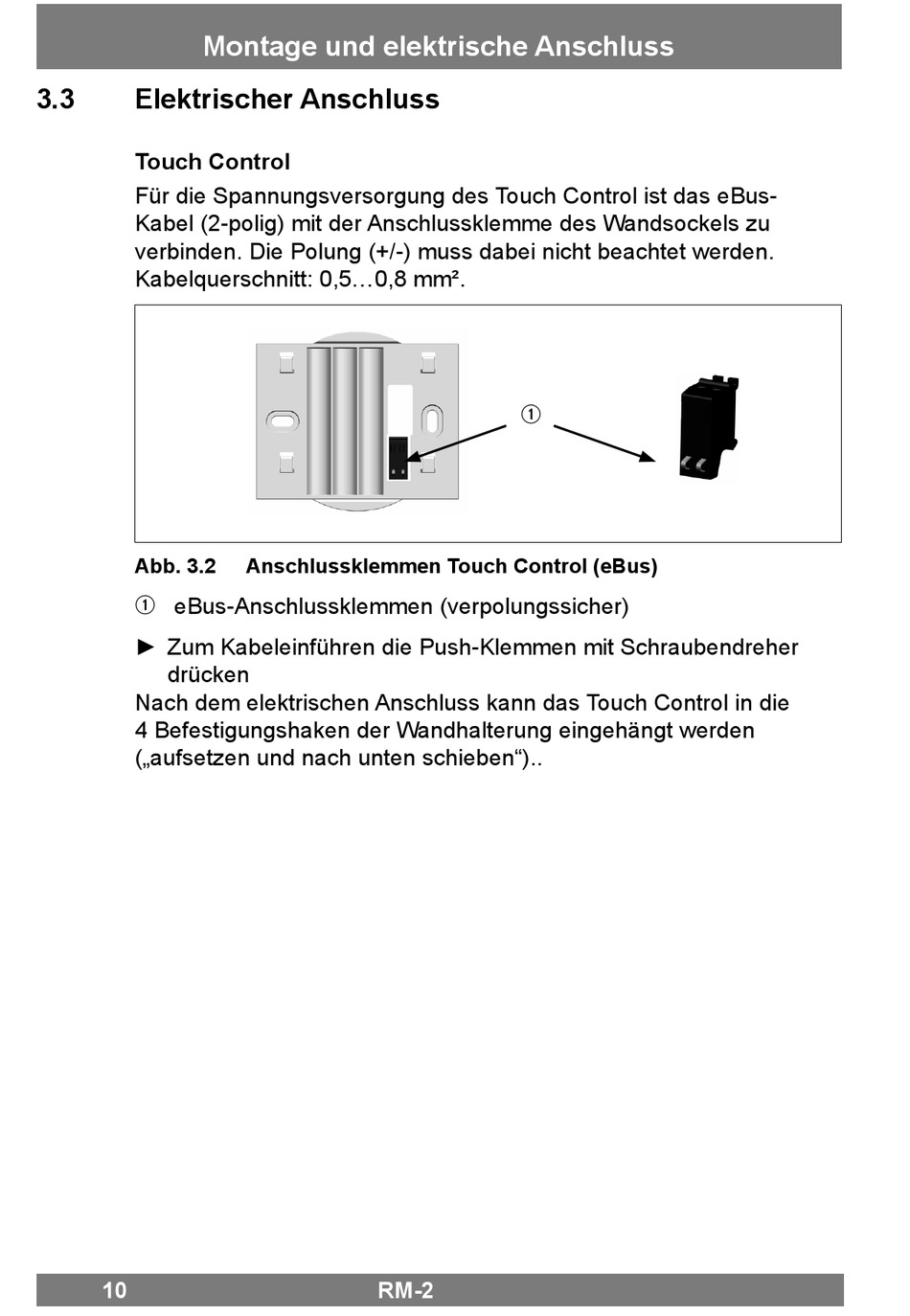

Abb. 3.2
Anschlussklemmen Touch Control (eBus)
eBus-Anschlussklemmen (verpolungssicher)
q
► Zum Kabeleinführen die Push-Klemmen mit Schraubendreher
drücken
Nach dem elektrischen Anschluss kann das Touch Control in die
4 Befestigungshaken der Wandhalterung eingehängt werden
(„aufsetzen und nach unten schieben")..
10
RM-2
