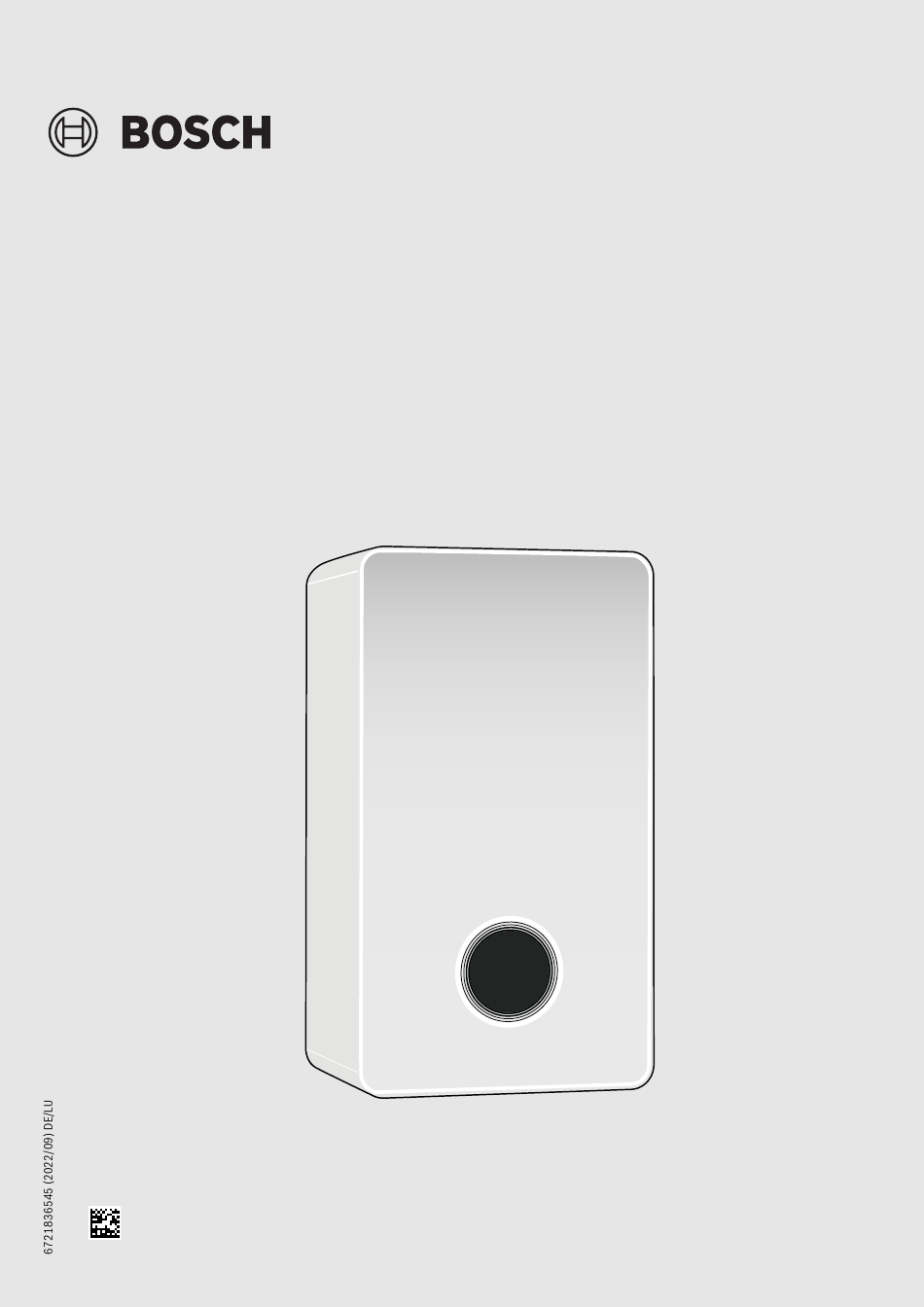

- Seite 1 Bedienungsanleitung für den Betreiber Gas-Brennwertgerät Condens 9800i W GC9800iW 20 P | GC9800iW 30 P...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise Symbolerklärung Symbolerklärung und Sicherheitshinweise ....2 Symbolerklärung ....... 2 Warnhinweise Allgemeine Sicherheitshinweise .
- Seite 3 Symbolerklärung und Sicherheitshinweise HVerhalten bei Gasgeruch HUmbau und Reparaturen Bei austretendem Gas besteht Explosionsgefahr. Beachten Sie bei Gas- Unsachgemäße Veränderungen am Wärmeerzeuger oder an anderen Tei- geruch die folgenden Verhaltensregeln. len der Heizungsanlage können zu Personenschäden und/oder Sach- schäden führen. ▶...
- Seite 4 Mit der CE-Kennzeichnung wird die Konformität des Produkts mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die das Anbringen dieser Kennzeichnung vorsehen. Der vollständige Text der Konformitätserklärung ist im Internet verfüg- bar: www.bosch-einfach-heizen.de. Anzeige von Energiedaten Die angezeigten Energiedaten basieren auf einer Schätzung anhand der internen Gerätedaten.
- Seite 5 Bedienung Bedienfeldübersicht Symbol Erläuterung Funkverbindung Fußbodenheizung Fußbodenheizung deaktiviert (systemweit) Heizen 10ºC Heizen deaktiviert (systemweit) 26º Auto Hilfe Heizen º Home (zurück zum Hauptbildschirm) Intensiv Wärmeerzeuger Wunschtemperatur Druck: 2.1 bar Internetverbindung Kamin Leistungswächter aktiv (Hybridsystem) Löschen einer Stelle bei einer Eingabe Lüftung 0010039830-001 Monitordaten...
- Seite 6 Bedienung Hauptmenü Position Menü Beschreibung Um durch das Hauptmenü zu navigieren, die Pfeile auf der linken und Anwesend Anwesenheitsstatus einstel- rechten Seite des Displays drücken (an den Endpositionen des Menüs verschwinden die Pfeile). Urlaub Optionen für die Urlaubsfunk- tion einstellen 1) Bei mehreren Heizkreisen werden diese rechts neben diesem Heizkreis separat 10ºC angezeigt.
- Seite 7 Bedienung Übersicht des Menüs (Endbenutzer) 3.6.2 Menü Heizen Die Anzeige der Menüs ist abhängig von den installierten Komponenten. Bild 9 Symbol Heizen im Hauptmenü Die Menüpunkte entsprechen der unten aufgelisteten Reihenfolge. Vor- einstellungen ab Werk sind hervorgehoben. Heizen 3.6.1 Menü Systemübersicht Betriebsart Heizung Gewünschte Raumtemperatur 26º...
- Seite 8 Bedienung 3.6.3 Menü Warmwasser 3.6.4 Menü Anwesenheit Bild 10 Symbol Warmwasser im Hauptmenü Bild 11 Symbol Anwesenheit im Hauptmenü WARNUNG Anwesenheit Heißes Wasser kann zu schweren Verbrühungen führen! Anwesend: Anwesend | Abwesend ▶ Beim Ändern der maximalen Warmwassertemperatur auf Verbrü- Tab.
- Seite 9 Bedienung 3.6.6 Menü Energie 3.6.7 Menü Allgemeine Einstellungen Bild 13 Symbol Energie im Hauptmenü Bild 14 Symbol Allgemeine Einstellungen im Hauptmenü Energie Allgemeine Einstellungen Energieverbrauch Erweiterte Ansicht: Ein | Aus Gesamt Notbetrieb starten: Ja | Nein Gesamt Sprache Jahr Uhrzeit Heizen Datum Gesamt...
- Seite 10 Bedienung Vorlauftemperatur einstellen ▶ Tag oder Tage auswählen (z. B. Montag und Dienstag), die mit dem zuvor ausgewählten Zeitprogramm überschrieben werden. Im Menü Systemübersicht wird die maximale Vorlauftemperatur einge- ▶ Auf Ok tippen, um die Auswahl zu bestätigen. stellt. Die momentane Vorlauftemperatur wird im Display angezeigt. Art des Zeitprogramms einstellen ▶...
- Seite 11 Bedienung ▶ Auf Start Extra-WW tippen. Druckanzeige Interpretation • Grüner Bereich: Heizungsdruck normal Extra-Warmwasser Temperatur einstellen • Gelber Bereich: Heizungsdruck etwas niedrig oder etwas hoch ▶ Auf Menü Warmwasser > Mehr… > Temperatur-Einstellungen> • Roter Bereich: Heizungsdruck zu niedrig oder zu hoch Extra-Warmwasser tippen.
- Seite 12 Störungen Störungen Wartung HInspektion, Reinigung und Wartung Störungen zurücksetzen Der Betreiber ist für die Sicherheit und Umweltverträglichkeit der Hei- Das Symbol H zeigt an, dass eine Störung aufgetreten ist. Die Ursache zungsanlage verantwortlich. der Störung wird codiert angezeigt (z. B. Störungs-Code 228). Fehlende oder unsachgemäße Inspektion, Reinigung und Wartung kann zu Personenschäden bis hin zur Lebensgefahr oder zu Sachschäden füh- ren.
- Seite 13 B. „Europäische Richtlinie 2012/19/EG über Elektro- und Elekt- unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, ronik-Altgeräte“. Diese Vorschriften legen die Rahmenbedingungen fest, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Post- die für die Rückgabe und das Recycling von Elektronik-Altgeräten in den fach 30 02 20, 70442 Stuttgart, DEUTSCHLAND.
- Seite 14 Fachbegriffe Fachbegriffe Brennwertgerät Das Brennwertgerät nutzt nicht nur die Wärme, die als messbare Tempe- ratur der Heizgase bei der Verbrennung entsteht, sondern auch zusätz- lich die Wärme des Wasserdampfes. Deshalb hat ein Brennwertgerät einen besonders hohen Wirkungsgrad. Durchlaufprinzip Das Wasser erwärmt sich, während es durch das Gerät fließt. Die maxi- male Zapfkapazität steht schnell zur Verfügung, ohne längere Wartezeit oder Unterbrechung für das Aufheizen.
- Seite 15 Open Source Software Open Source Software Der nachfolgende Text ist aus rechtlichen Gründen in Englisch. List of used Open Source Components This document contains a list of open source software (OSS) compo- In case of certain OSS licenses, for example LGPL, the license may requi- nents used within the product under the terms of the respective licen- re a right to reverse engineering with respect to proprietary code, for a li- ses.
- Seite 16 Open Source Software marked or otherwise designated in writing by the copyright owner as or modify the terms of any separate license agreement you may have exe- "Not a Contribution." cuted with Licensor regarding such Contributions. "Contributor" shall mean Licensor and any individual or Legal Entity on 6.
- Seite 17 Open Source Software 9.2.3 License for STM32CubeMX (STMicroelectronics) Redistribution and use in source and binary forms, with or without modi- fication, are permitted, provided that the following conditions are met: 1. Redistribution of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
