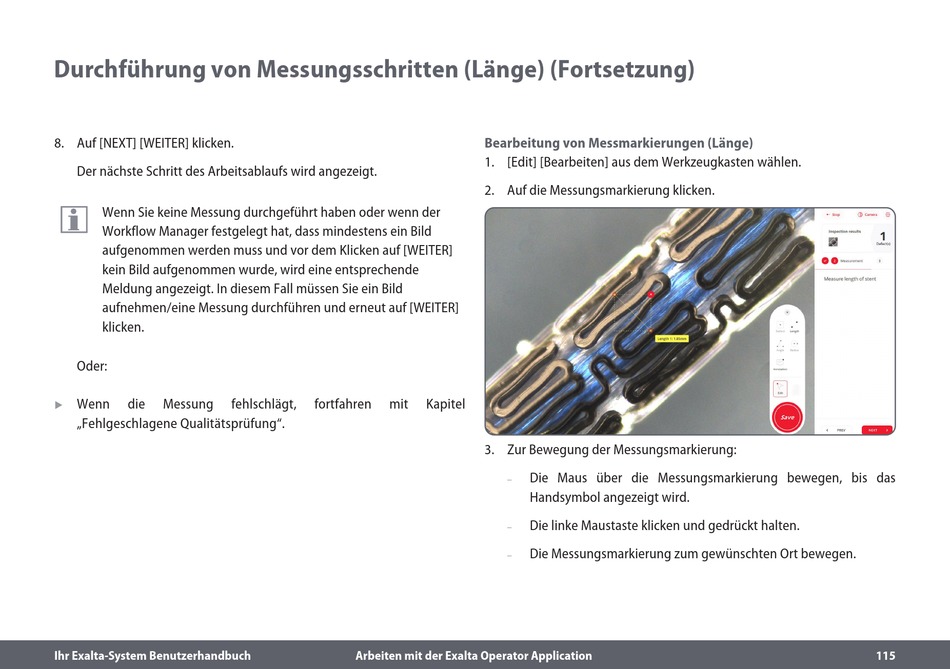

Leica Microsystems Exalta-System Benutzerhandbuch Seite 115

Durchführung von Messungsschritten (Länge) (Fortsetzung)
8. Auf [NEXT] [WEITER] klicken.
Der nächste Schritt des Arbeitsablaufs wird angezeigt.
Wenn Sie keine Messung durchgeführt haben oder wenn der
Workflow Manager festgelegt hat, dass mindestens ein Bild
aufgenommen werden muss und vor dem Klicken auf [WEITER]
kein Bild aufgenommen wurde, wird eine entsprechende
Meldung angezeigt. In diesem Fall müssen Sie ein Bild
aufnehmen/eine Messung durchführen und erneut auf [WEITER]
klicken.
Oder:
Wenn die Messung fehlschlägt,
X
„Fehlgeschlagene Qualitätsprüfung".
Ihr Exalta-System Benutzerhandbuch
Bearbeitung von Messmarkierungen (Länge)
1. [Edit] [Bearbeiten] aus dem Werkzeugkasten wählen.
2. Auf die Messungsmarkierung klicken.
fortfahren mit Kapitel
3. Zur Bewegung der Messungsmarkierung:
Arbeiten mit der Exalta Operator Application
Die Maus über die Messungsmarkierung bewegen, bis das
–
Handsymbol angezeigt wird.
Die linke Maustaste klicken und gedrückt halten.
–
Die Messungsmarkierung zum gewünschten Ort bewegen.
–
115
