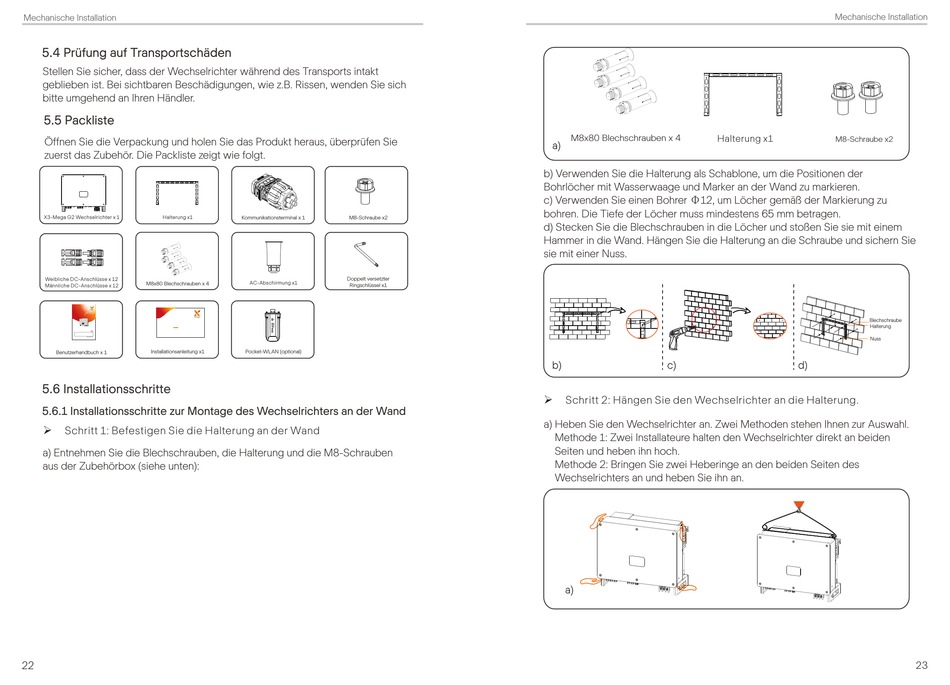

5.4 Prüfung auf Transportschäden
Stellen Sie sicher, dass der Wechselrichter während des Transports intakt
geblieben ist. Bei sichtbaren Beschädigungen, wie z.B. Rissen, wenden Sie sich
bitte umgehend an Ihren Händler.

5.5 Packliste

Öffnen Sie die Verpackung und holen Sie das Produkt heraus, überprüfen Sie
zuerst das Zubehör. Die Packliste zeigt wie folgt.
X3-Mega G2 Wechselrichter x 1 Halterung x1
Weibliche DC-Anschlüsse x 12
M8x80 Blechschrauben x 4
Männliche DC-Anschlüsse x 12
Installationsanleitung x1
Benutzerhandbuch x 1

5.6 Installationsschritte

5.6.1 Installationsschritte zur Montage des Wechselrichters an der Wand
Schritt 1: Befestigen Sie die Halterung an der Wand
Ø
a) Entnehmen Sie die Blechschrauben, die Halterung und die M8-Schrauben
aus der Zubehörbox (siehe unten):
22
Kommunikationsterminal x 1 M8-Schraube x2
Doppelt versetzter
AC-Abschirmung x1
Ringschlüssel x1
Pocket-WLAN (optional)
M8x80 Blechschrauben x 4 Halterung x1
b) Verwenden Sie die Halterung als Schablone, um die Positionen der
Bohrlöcher mit Wasserwaage und Marker an der Wand zu markieren.
c) Verwenden Sie einen Bohrer Φ12, um Löcher gemäß der Markierung zu
bohren. Die Tiefe der Löcher muss mindestens 65 mm betragen.
d) Stecken Sie die Blechschrauben in die Löcher und stoßen Sie sie mit einem
Hammer in die Wand. Hängen Sie die Halterung an die Schraube und sichern Sie
sie mit einer Nuss.
Schritt 2: Hängen Sie den Wechselrichter an die Halterung.
Ø
a) Heben Sie den Wechselrichter an. Zwei Methoden stehen Ihnen zur Auswahl.
Methode 1: Zwei Installateure halten den Wechselrichter direkt an beiden
Seiten und heben ihn hoch.
Methode 2: Bringen Sie zwei Heberinge an den beiden Seiten des
Wechselrichters an und heben Sie ihn an.
Mechanische Installation
M8-Schraube x2
Blechschraube
Halterung
Nuss
