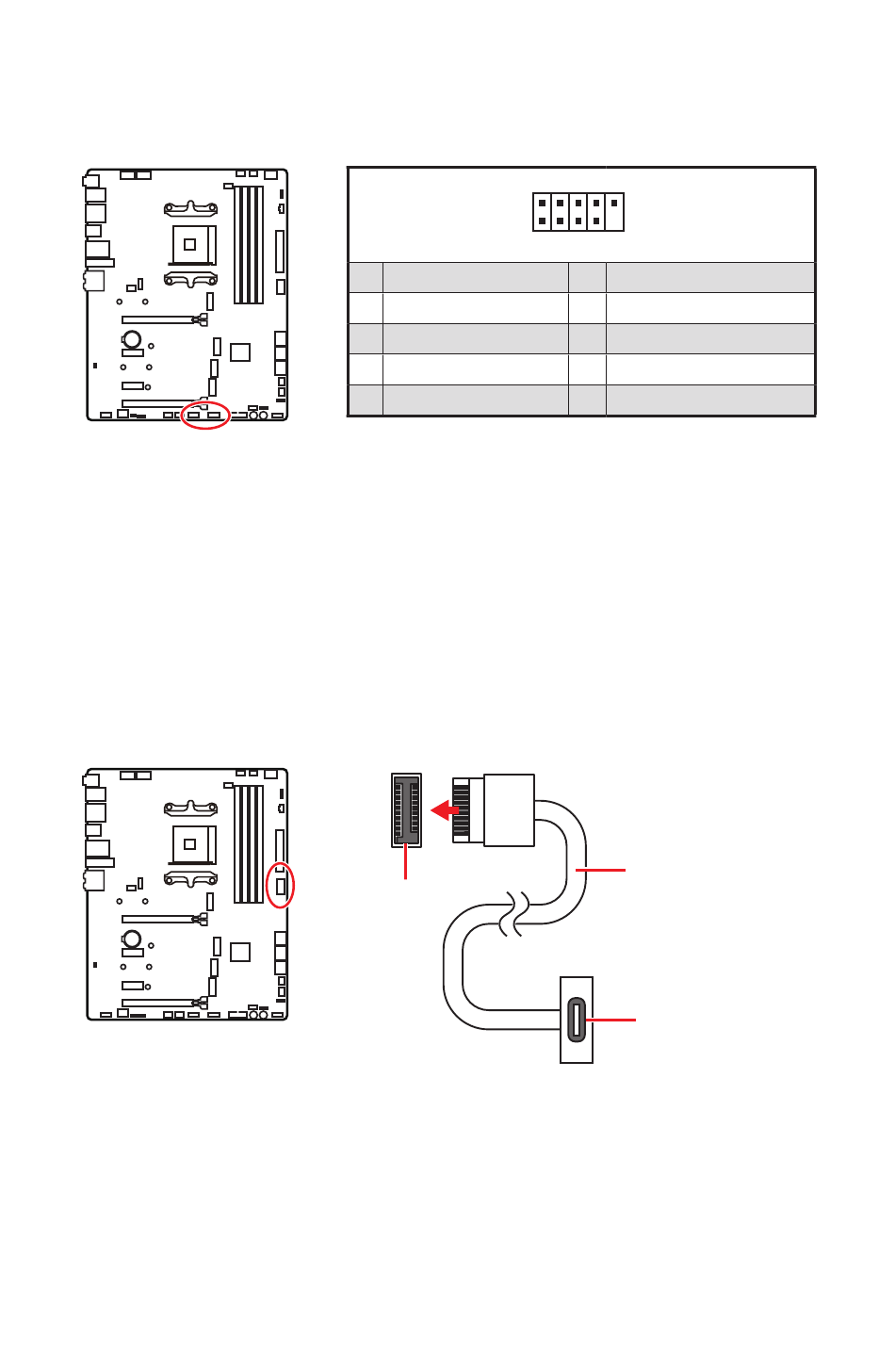

JUSB3~4 : Connecteurs USB 2.0
Ces connecteurs vous permettent de relier des ports USB 2.0 sur le panneau avant.
⚠
Important
∙
Notez que les broches VCC et Terre doivent être branchées correctement afin
d'éviter tout dommage sur la carte mère.
Pour recharger votre iPad, iPhone et iPod par l'intermédiaire d'un port USB, veuillez
∙
installer l'utilitaire MSI® DRAGON CENTER.
JUSB1 : Connecteur USB 3.2 Gen 2 10 Gb/s Type-C
Ce connecteur vous permet de relier un port USB 3.2 Gen 2 10 Gb/s Type-C sur le
panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une
excellente robustesse. Quand vous connectez le câble, assurez-vous de le brancher
dans le bon sens.
28
Vue d'ensemble des composants
1
VCC
3
USB0-
5
USB0+
7
Ground
9
No Pin
JUSB1
2
10
1
9
2
VCC
4
USB1-
6
USB1+
8
Ground
10
NC
Câble USB Type-C
Port USB Type-C
sur le panneau
avant
