ELEKTRISCHE ANSCHLÜSSE
3

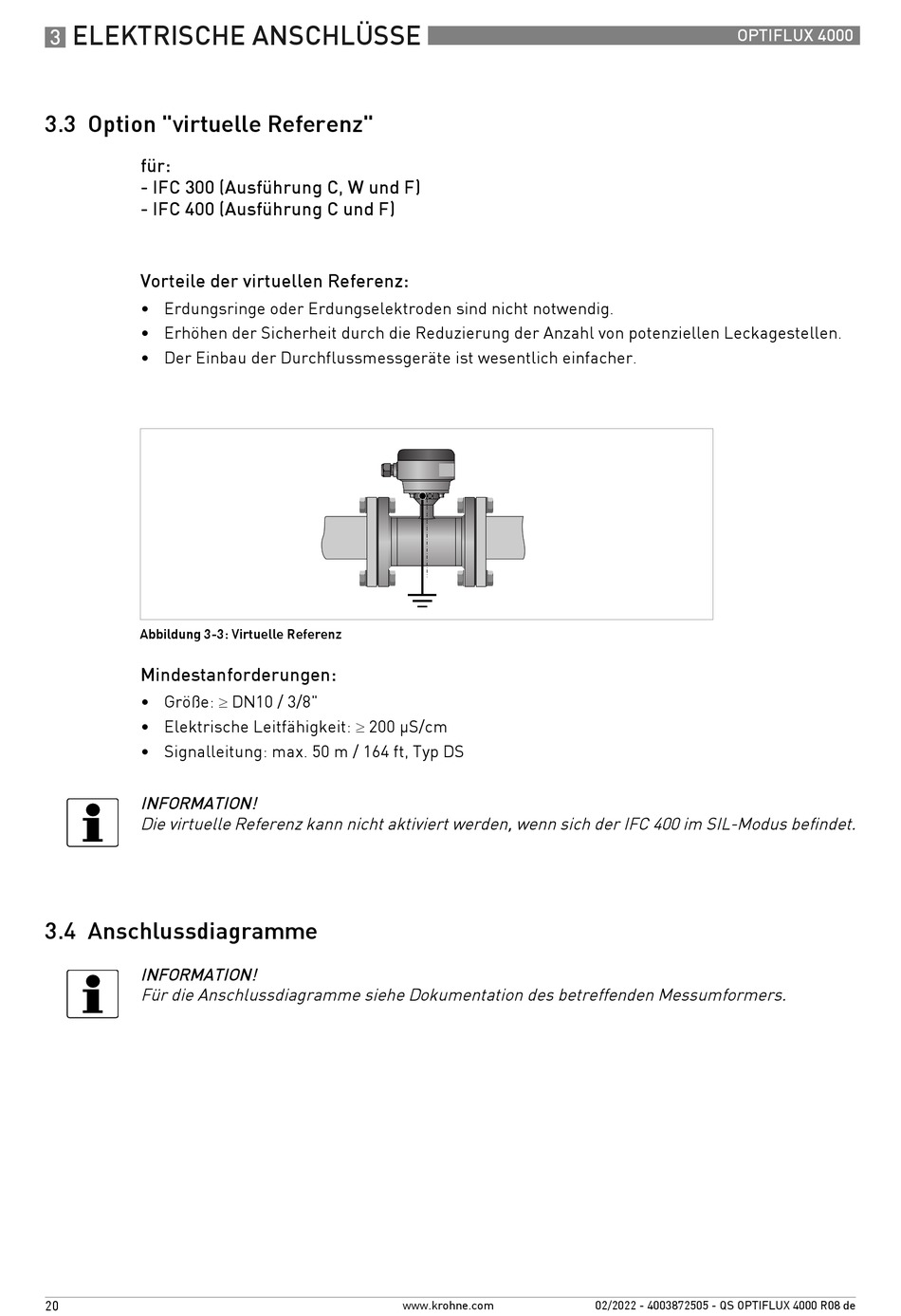

3.3 Option "virtuelle Referenz"
für:
- IFC 300 (Ausführung C, W und F)
- IFC 400 (Ausführung C und F)
Vorteile der virtuellen Referenz:
• Erdungsringe oder Erdungselektroden sind nicht notwendig.
• Erhöhen der Sicherheit durch die Reduzierung der Anzahl von potenziellen Leckagestellen.
• Der Einbau der Durchflussmessgeräte ist wesentlich einfacher.
Abbildung 3-3: Virtuelle Referenz
Mindestanforderungen:
• Größe: DN10 / 3/8"
• Elektrische Leitfähigkeit: 200 µS/cm
• Signalleitung: max. 50 m / 164 ft, Typ DS
INFORMATION!
Die virtuelle Referenz kann nicht aktiviert werden, wenn sich der IFC 400 im SIL-Modus befindet.
3.4 Anschlussdiagramme
INFORMATION!
Für die Anschlussdiagramme siehe Dokumentation des betreffenden Messumformers.
20
www.krohne.com
OPTIFLUX 4000
02/2022 - 4003872505 - QS OPTIFLUX 4000 R08 de
