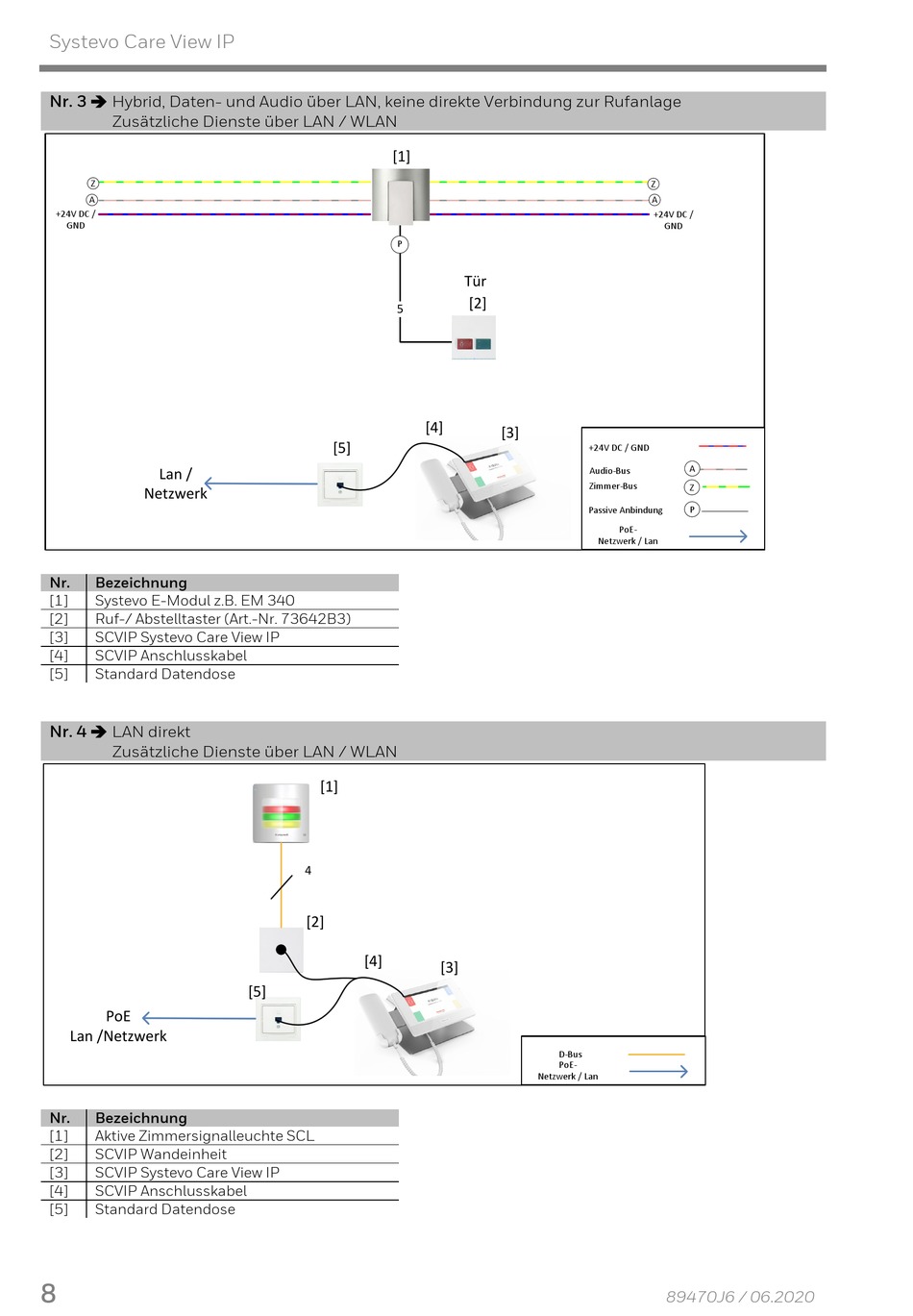

Systevo Care View IP
Nr. 3  Hybrid, Daten- und Audio über LAN, keine direkte Verbindung zur Rufanlage
Zusätzliche Dienste über LAN / WLAN
Z
A
+24V DC /
GND
Lan /
Netzwerk
Nr. Bezeichnung
[1] Systevo E-Modul z.B. EM 340
[2] Ruf-/ Abstelltaster (Art.-Nr. 73642B3)
[3] SCVIP Systevo Care View IP
[4] SCVIP Anschlusskabel
[5] Standard Datendose
Nr. 4  LAN direkt
Zusätzliche Dienste über LAN / WLAN
PoE
Lan /Netzwerk
Nr. Bezeichnung
[1] Aktive Zimmersignalleuchte SCL
[2] SCVIP Wandeinheit
[3] SCVIP Systevo Care View IP
[4] SCVIP Anschlusskabel
[5] Standard Datendose
8
[1]
P
5
[5]
[1]
4
[2]
[4]
[5]
Tür
[2]
[4]
[3]
+24V DC / GND
Audio-Bus
Zimmer-Bus
Passive Anbindung
[3]
D-Bus
PoE-
Netzwerk / Lan
Z
A
+24V DC /
GND
A
Z
P
PoE-
Netzwerk / Lan
89470J6 / 06.2020
