Systevo Care View IP

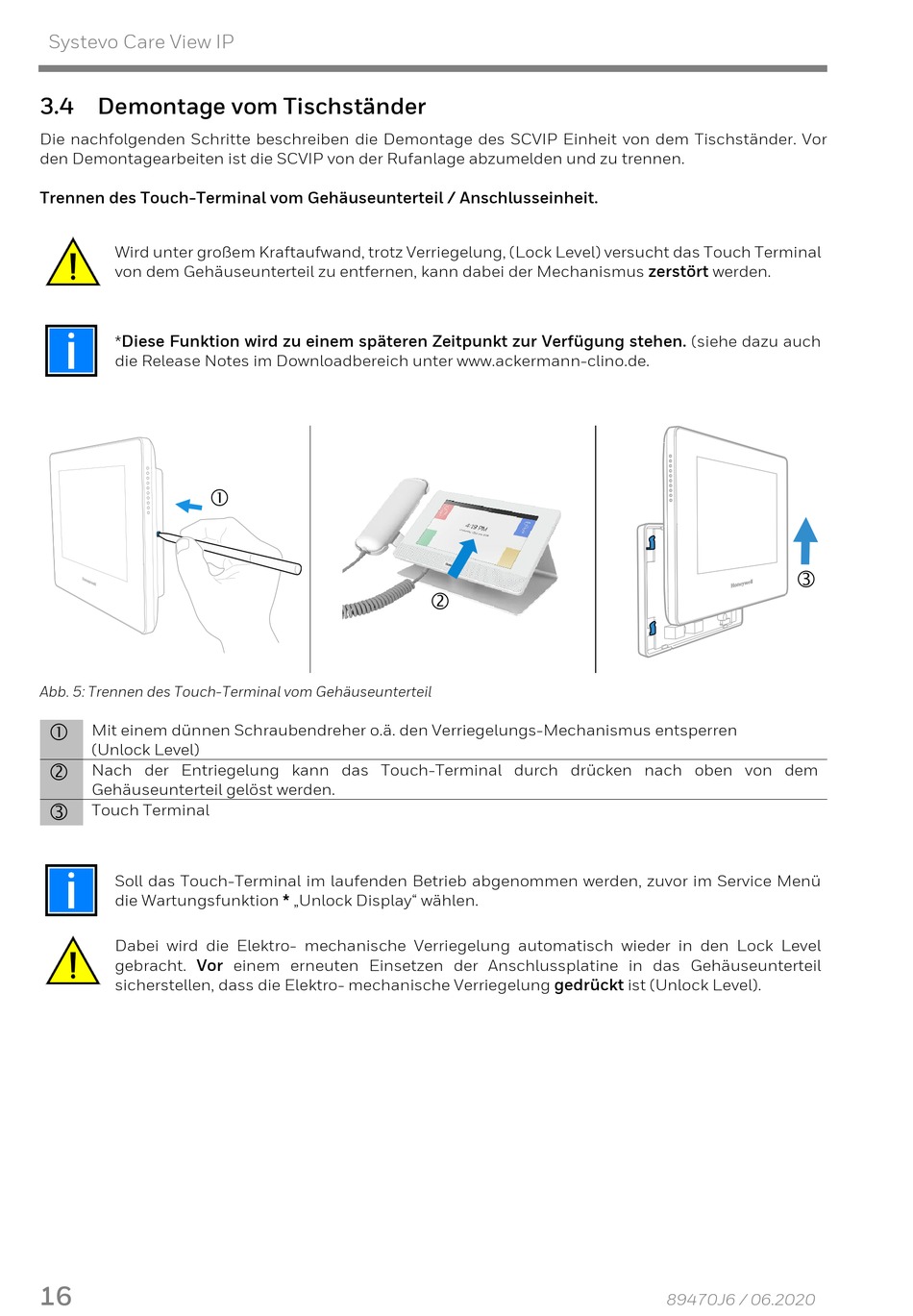

3.4 Demontage vom Tischständer
Die nachfolgenden Schritte beschreiben die Demontage des SCVIP Einheit von dem Tischständer. Vor
den Demontagearbeiten ist die SCVIP von der Rufanlage abzumelden und zu trennen.
Trennen des Touch-Terminal vom Gehäuseunterteil / Anschlusseinheit.
Wird unter großem Kraftaufwand, trotz Verriegelung, (Lock Level) versucht das Touch Terminal
von dem Gehäuseunterteil zu entfernen, kann dabei der Mechanismus zerstört werden.
*Diese Funktion wird zu einem späteren Zeitpunkt zur Verfügung stehen. (siehe dazu auch
die Release Notes im Downloadbereich unter www.ackermann-clino.de.
Abb. 5: Trennen des Touch-Terminal vom Gehäuseunterteil
Mit einem dünnen Schraubendreher o.ä. den Verriegelungs-Mechanismus entsperren
(Unlock Level)
Nach der Entriegelung kann das Touch-Terminal durch drücken nach oben von dem
Gehäuseunterteil gelöst werden.
Touch Terminal
Soll das Touch-Terminal im laufenden Betrieb abgenommen werden, zuvor im Service Menü
die Wartungsfunktion * „Unlock Display" wählen.
Dabei wird die Elektro- mechanische Verriegelung automatisch wieder in den Lock Level
gebracht. Vor einem erneuten Einsetzen der Anschlussplatine in das Gehäuseunterteil
sicherstellen, dass die Elektro- mechanische Verriegelung gedrückt ist (Unlock Level).
16
89470J6 / 06.2020
