Honeywell Systevo Care View IP Installationsanleitung Seite 30

Systevo Care View IP

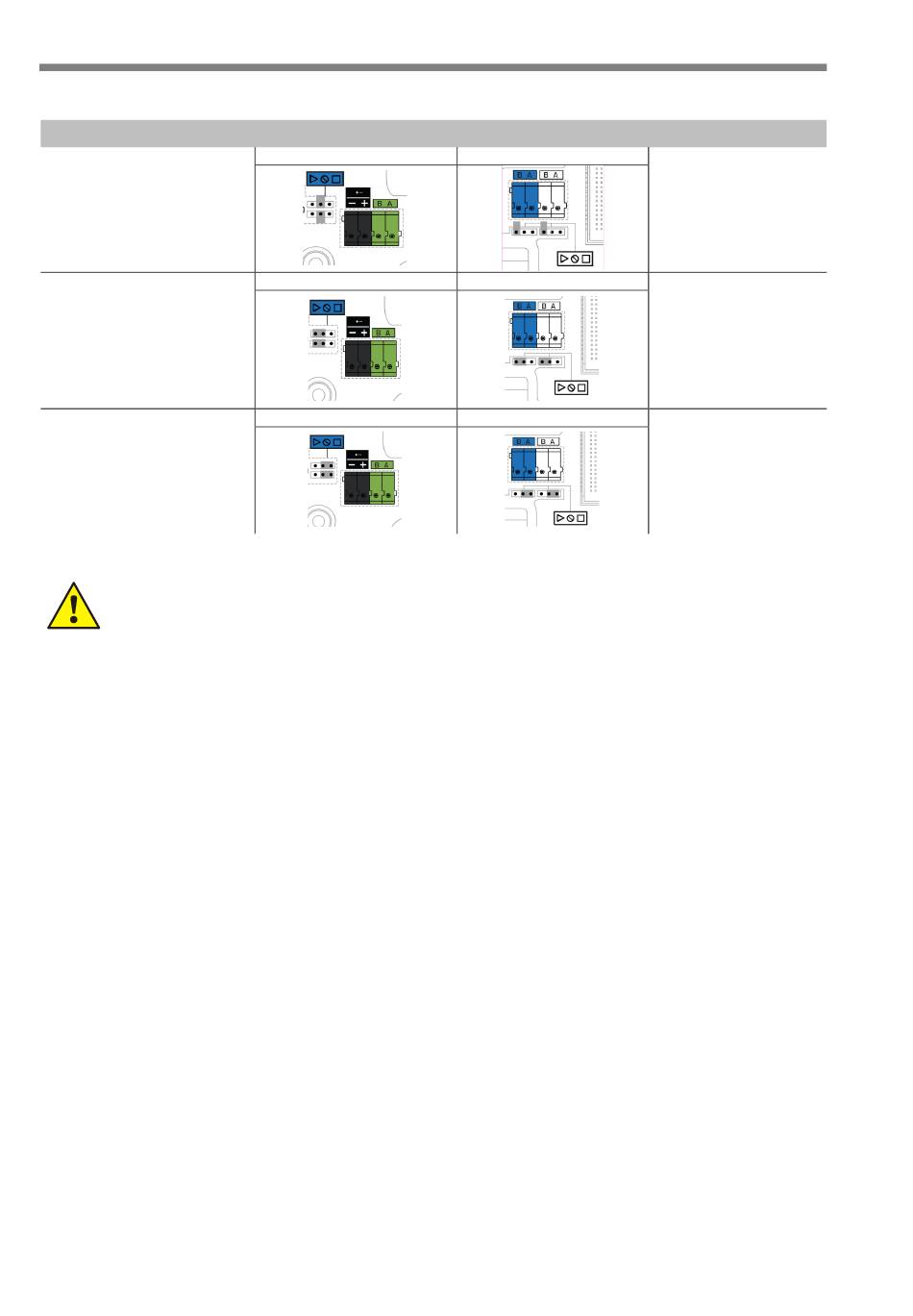

Anschlusseinheit 79CM307Z4 Care View
(Werkseinstellung)
Teilnehmer auf dem Zimmer- und
Audio Bus
Anfang von Zimmer- und Audio Bus.
Ende von Zimmer- und Audio Bus
Bei der Verwendung von PoE als Spannungsversorgung ist eine sichere Trennung mit
2 x MOPP gem. DIN EN 60601-1, wie in der DIN VDE 0834-1:2016-06 gefordert, nicht
möglich.
Bei Spannungsversorgung 24 V DC aus der Station, muss ein Standard-Netzwerkanschluss
ohne PoE verwendet werden.
30
Terminierung von ZBUS
und
Jumper ZBUS
Jumper ZBUS
Jumper ZBUS
ABUS
Jumper ABUS
Teilnehmer ist an beliebiger
Position auf dem Zimmer-
und Audio Bus.
Werkseinstellung der ABUS
ist als Anfang terminiert.
Jumper ABUS
Teilnehmer terminiert den
Anfang von Zimmer- und
Audio Bus.
Jumper ABUS
Teilnehmer terminiert das
Ende von Zimmer- und
Audio Bus.
89470J6 / 06.2020
