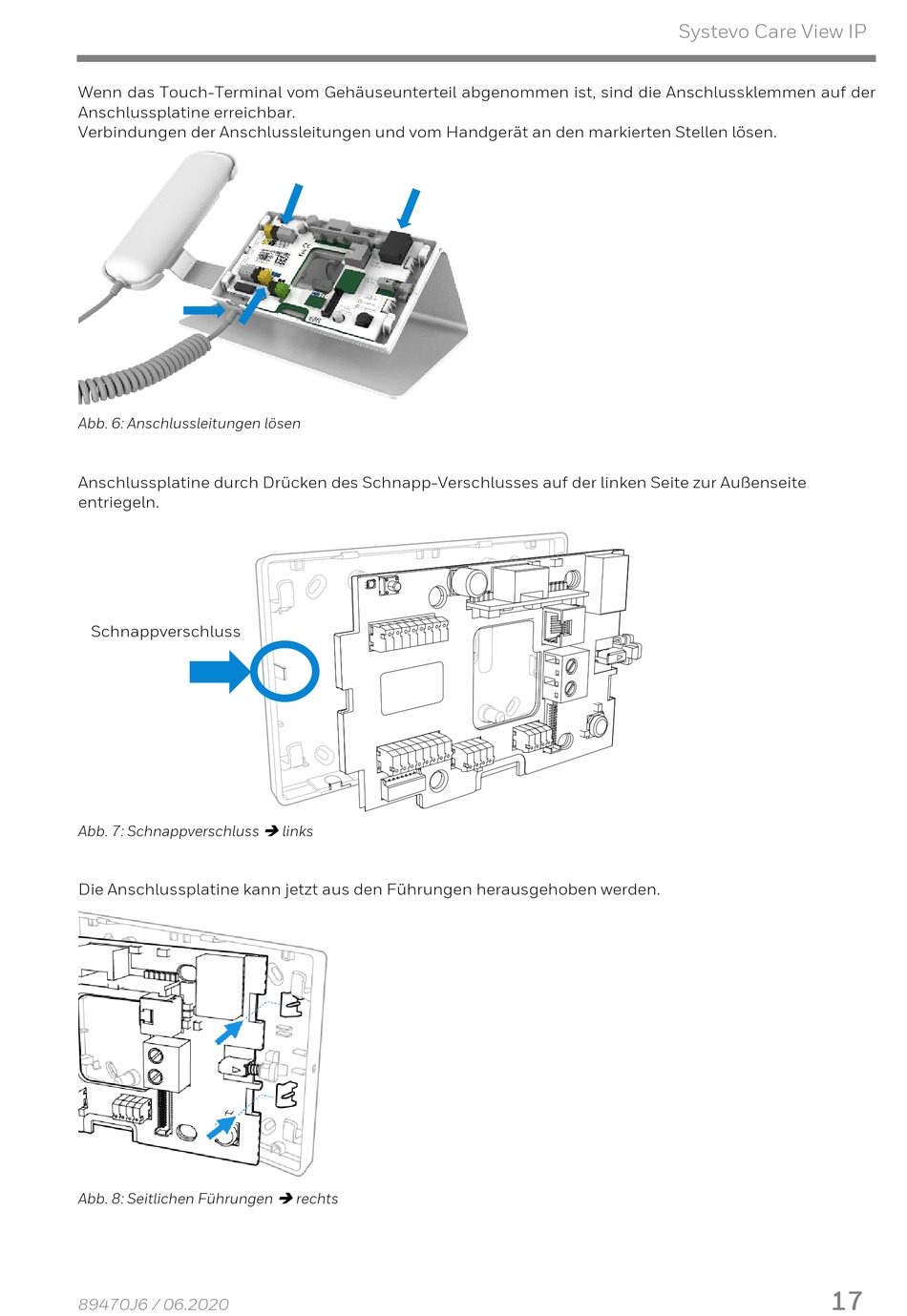

Systevo Care View IP
Wenn das Touch-Terminal vom Gehäuseunterteil abgenommen ist, sind die Anschlussklemmen auf der
Anschlussplatine erreichbar.
Verbindungen der Anschlussleitungen und vom Handgerät an den markierten Stellen lösen.
Abb. 6: Anschlussleitungen lösen
Anschlussplatine durch Drücken des Schnapp-Verschlusses auf der linken Seite zur Außenseite
entriegeln.
Schnappverschluss
Abb. 7: Schnappverschluss
links
Die Anschlussplatine kann jetzt aus den Führungen herausgehoben werden.
Abb. 8: Seitlichen Führungen
rechts
17
89470J6 / 06.2020
