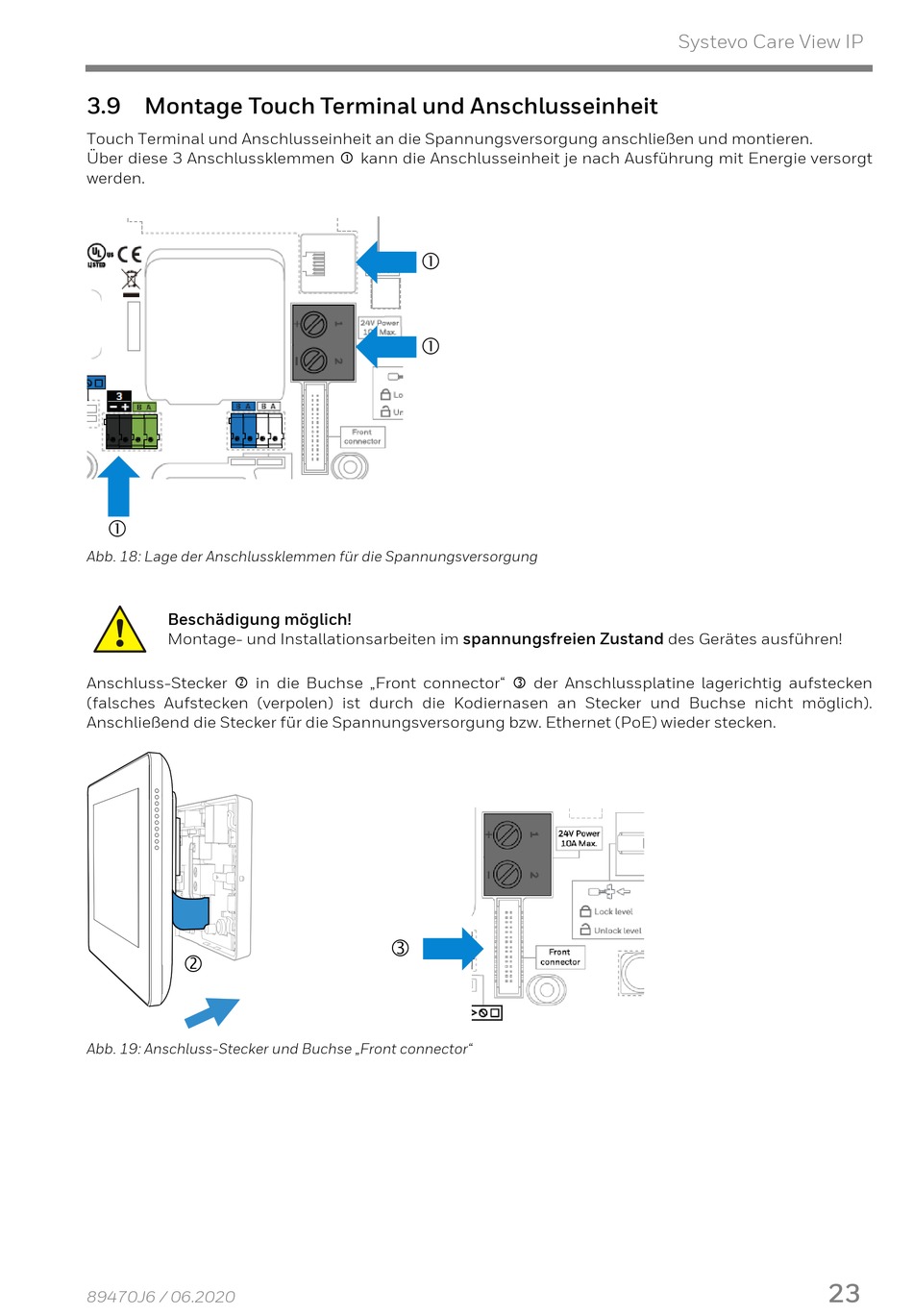

3.9 Montage Touch Terminal und Anschlusseinheit
Touch Terminal und Anschlusseinheit an die Spannungsversorgung anschließen und montieren.
Über diese 3 Anschlussklemmen kann die Anschlusseinheit je nach Ausführung mit Energie versorgt
werden.
Abb. 18: Lage der Anschlussklemmen für die Spannungsversorgung
Beschädigung möglich!
Montage- und Installationsarbeiten im spannungsfreien Zustand des Gerätes ausführen!
Anschluss-Stecker in die Buchse „Front connector" der Anschlussplatine lagerichtig aufstecken
(falsches Aufstecken (verpolen) ist durch die Kodiernasen an Stecker und Buchse nicht möglich).
Anschließend die Stecker für die Spannungsversorgung bzw. Ethernet (PoE) wieder stecken.
Abb. 19: Anschluss-Stecker und Buchse „Front connector"
89470J6 / 06.2020
Systevo Care View IP
23
