Instructies Voor Montage - Mvs In Motion Moves Oxycycle 2 Bedienungsanleitung

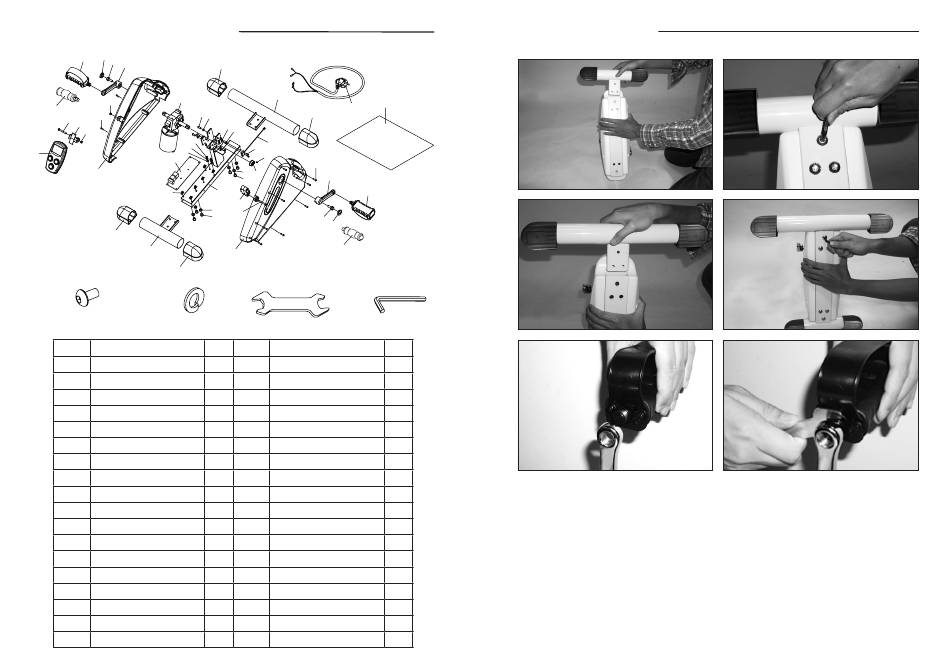

Overzichtstekening & Onderdelen
10
18
20
9
13
21
34
26
19
27
21
1
16
7
11
12
3
12
(24) Bolt M8 x M12 (31) Spring Washer
Part # Description
1 Controller
2 Rear Stabilizer 380
3 Front Stabilizer 220
4 Main Frame
5 Magnet Bracket
6 Right Cover
7 Left Cover
8 Right Crank
9 Left Crank
10 Plastic Cap
11 PCB Support
12 Stabilizer End Cap
13 Motor
14 Square Sensor
15 Square Magnet
16 Power Control Board
17 Right Foot Pedal
18 Left Foot Pedal
10
12
2
35
23
12
30
30
23
22
14
29
25
28
15
26
31
5
8
24
4
32
31
19
24
20
10
33
6
Wrench Allen Wrench
Q'ty Part # Description
1 19 Bolt M5x40mm
1 20 Bolt M8x20mm
1 21 Nut M5
1 22 Bolt M5x10mm
1 23 Bolt M6x12mm
1 24 Bolt M8x12mm
1 25 Screw ST2.9x10
1 26 Screw ST4.2x15
1 27 Controller Bracket A
2 28 Washer
6 29 Spring Washer
4 30 Spring Washer
1 31 Spring Washer
1 32 Controller Bracket B
1 33 Right Handgrip Pedal
1 34 Left Handgrip Pedal
1 35 AC Power Cable
1 36 Non-slip Mat

Instructies voor Montage

1
36
17
3
Q'ty
5
2
2
2
2
6
6
2
11
1
1. Hou het toestel rechtop. De kant met de bediening is naar boven gericht, de kant met de
voedingskabel naar beneden. Schuif nu de voorste voet (3) in de kader (4).
2
2. Maak de voorste voet (3) vast aan de kader (4) met drie schroeven (24) en drie veerringen
2
(31).
6
3. Draai het toestel om en schuif de achterste voet (2) in de kader (4).
4. Maak de achterste voet (2) vast aan de kader (4) met drie schroeven (24) en drie veerringen
6
(31).
1
5. Bevestig het linker pedaal (18) aan de linker trapas (9). Gebruik het bijgeleverde
1
gereedschap om, tegen de klok in, de trapper vast te draaien. (zie afbeeldingen 5 en 6).
1 Bevestig het rechter pedaal (17) aan de rechter trapas (8). Draai de pedaal, met de klok
mee, vast. De linker/rechter pedalen en linker/rechter trapassen zijn aangeduid met "L" en
1
"R" (links en rechts).
1
2
4
6
11
