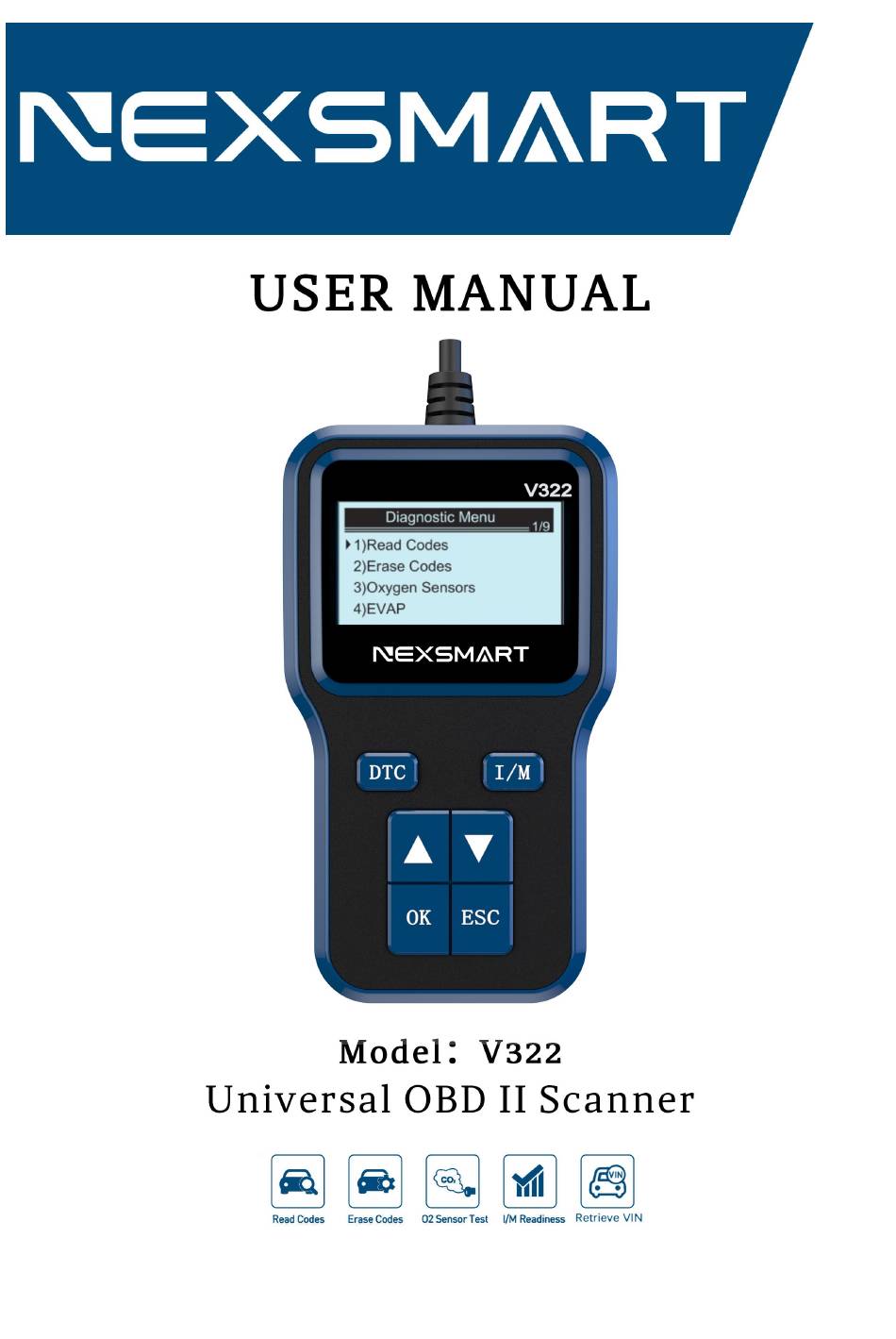

NEXSMART V322 Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Inhaltszusammenfassung für NEXSMART V322
- Seite 10 Inhalt 1. Sicherheitsmaßnahmen und Warnung...................11 2. Decoderbetrieb........................... 11 2.1 Werkzeugbeschreibung....................11 2.2 Spezifikation........................11 2.3 Stromversorgung des Fahrzeugs................. 12 2.4 Produkteinrichtung......................12 2.5 Anwendungsbereich des Fahrzeugs................13 3. OBD II Diagnose........................13 3.1 Code lesen........................14 3.2 Code löschen........................14 3.3 Sauerstoffsensor......................15 3.4 Kraftstoffverdampfungskontrollsystem................
-
Seite 11: Sicherheitsmaßnahmen Und Warnung
1. Sicherheitsmaßnahmen und Warnung Um Personenschäden zu vermeiden oder Schäden an Fahrzeugen und Decoder zu verursachen, lesen Sie bitte diese Bedienungsanleitung, bevor Sie dieses Instrument am Fahrzeug verwenden und beachten Sie die folgenden Sicherheitsmaßnahmen: (1) Die Erkennung muss in einer sicheren Umgebung durchgeführt werden. (2) Platzieren Sie eine Blockplatte vor dem Antriebsrad und stellen Sie sicher, dass das Fahrzeug während des Tests geschützt ist. -
Seite 12: Stromversorgung Des Fahrzeugs
Externe Stromversorgung Fahrzeugbatterien liefern 9,0 bis 16,0 V Größe Länge: 152 mm, Breite: 87,5 mm, Höhe: 22 mm 2.3 Stromversorgung des Fahrzeugs Der Vehicle Data Link Connector (DLC) versorgt den Decoder mit Strom. Öffnen Sie den Decoder wie folgt: （1） DLC-Abdeckplatte vom Fahrzeug abnehmen. (Hinweis: Einige Fahrzeuge haben die Abdeckplatte aus Kunststoff, die vor dem Einsetzen des OBD II-Kabels abgenommen werden muss.) （2）OBD II-Kabel in Fahrzeug-DLC einstecken. -
Seite 13: Anwendungsbereich Des Fahrzeugs
um den Kontrast einzustellen. 2.5 Anwendungsbereich des Fahrzeugs (1)Dieser OBD II / EOBD-Decoder wird speziell für alle Fahrzeuge verwendet, die dem OBD-II-Standard entsprechen, einschließlich der Fahrzeuge zur Vorbereitung der nächsten Generation von Protokollen - Steuerung des Gebietsnetzes (die Kapazität haben). Alle Fahrzeuge, die in den USA verkauft werden, wie von der United States Environmental Protection Agency gefordert, und 1996 neuere (Automobil) Light Trucks müssen dem OBD II-Standard entsprechen. -
Seite 14: Code Lesen
3.1 Read code (1) Drücken Sie die Auf-/Ab-Taste, um den gelesenen Code aus dem Diagnosemenü auszuwählen, und drücken Sie dann die Zurück-/Bestätigen-Taste. (2)Drücken Sie die Auf/Ab-Taste, um ein Modul auszuwählen, und drücken Sie dann die Zurück-/Bestätigen-Taste. (3) Lesen Sie DTC und seine Definition auf dem Bildschirm ab. In der oberen rechten Ecke des Bildschirms werden die Nummer des Steuergeräts, die Reihenfolge der Diagnosecodes, die Gesamtzahl der zu erkennenden Codes und die Codearten (allgemein oder vom Hersteller spezifiziert, Speicher oder zu verarbeitende Codes) angezeigt. -
Seite 15: Sauerstoffsensor
（1）Implementieren Sie diese Funktion mit der Taste am (KOEO) Motor. Starten Sie den Motor nicht. （ 2 ） Wenn Sie den Diagnosecode löschen möchten, drücken Sie bitte die Auf/Ab-Taste, um „Code löschen“ aus dem Diagnosemenü auszuwählen, und drücken Sie dann die Zurück-/Bestätigen-Taste. （3）Eine Warnmeldung wird angezeigt und muss von Ihnen bestätigt werden. -
Seite 16: Abrufen Des I / M-Bereitstatus
3.6 Abrufen des I / M-Bereitstatus Die I/M-Ready-Funktion wird verwendet, um die Betriebssituation des Fahrzeugabgassystems nach OBD II-Standard zu überprüfen. Dies ist eine sehr gute Funktion, bevor Sie überprüfen, ob das Fahrzeug dem staatlichen Emissionsplan entspricht. Einige der neuesten Fahrzeugmodelle unterstützen möglicherweise zwei Arten von I/M-Ready-Tests: A. -
Seite 17: Lesen Sie Die Fahrzeuginformationen
3.7 Lesen Sie die Fahrzeuginformationen Die Fahrzeuginformationsfunktion kann die Fahrzeugidentifikationsnummer (VIN), das Kalibrierungszeichen, die Kalibrierungsprüfnummer (CVN) abrufen und die Modelle über 2000 unterstützen die Fahrzeugleistungsverfolgung von Modus 9. （1）Drücken Sie im Diagnosemenü die Auf/Ab-Taste, um die Fahrzeuginformationen auszuwählen. Wenn das Fahrzeug diesen Modus nicht unterstützt. „Der ausgewählte Modus wird nicht unterstützt!“... -
Seite 18: 310 Diagnosecode-Abfrage
(2) Drücken Sie die Taste „Bestätigen“, um die Anzeige der Geschwindigkeitswellenform abzulesen. (3) Drücken Sie die Schaltfläche "Bestätigen", um die Schnittstelle zum Berechnen des Lastwerts aufzurufen. 3.10 Diagnosecode-Abfrage Drücken Sie „▲“, um den nächsten Code einzustellen Drücken Sie „▼“, um den aktuellen Code einzustellen ...
