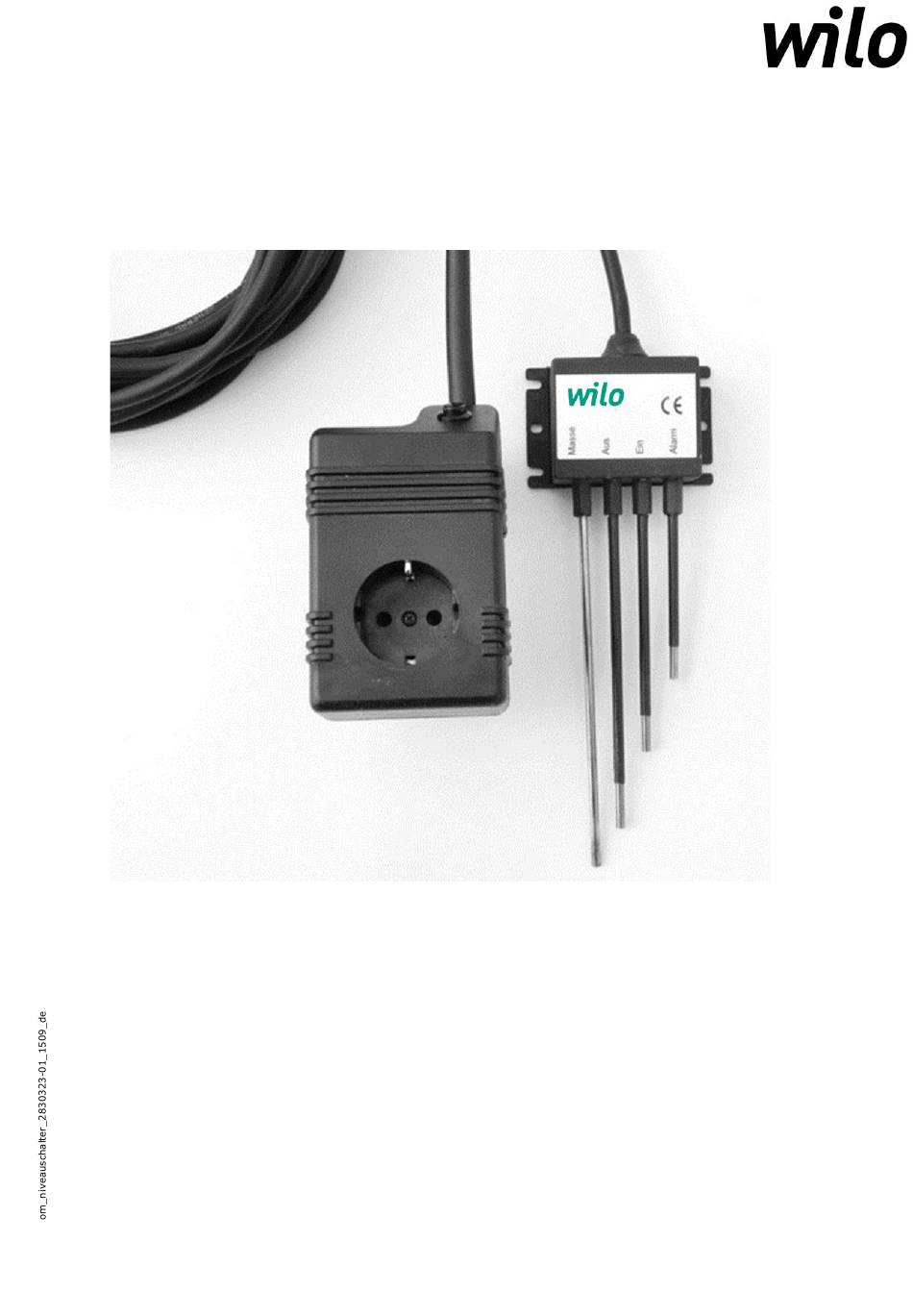

- Seite 1 Niveauschalter LS-TMR Art.Nr. 2830323 de Einbau– und Betriebsanleitung WILO Pumpen Österreich GmbH Version vom 04.09.2015...
-
Seite 2: Inhaltsverzeichnis
6. Funktionsweise ....................8 7. Installation ....................... 8 7.1 Elektrodenhalter montieren ................8 7.2 Elektrischer Anschluss..................8 8. Inbetriebnahme ....................8 9. Betrieb ......................8 10. Wartung ......................9 11. Störungsübersicht .................... 9 12. Konformitätserklärung ..................10 WILO Pumpen Österreich GmbH Version vom 04.09.2015... -
Seite 3: Allgemeines
Hauptpunkten eingefügten, speziellen Sicherheitshinweise mit Gefahrensymbolen. 2.1. Symbole und Signalwörter, die in dieser Betriebsanleitung verwendet werden Symbole: Allgemeines Gefahrensymbol Gefahr durch elektrische Spannung HINWEIS Signalwörter: GEFAHR! Akut gefährliche Situation. Nichtbeachtung führt zu Tod oder schwersten Verletzungen. WILO Pumpen Österreich GmbH Version vom 04.09.2015... -
Seite 4: Personalqualifikation
2.4. Sicherheitsbewusstes Arbeiten Die bestehenden Vorschriften zur Unfallverhütung sind zu beachten. Gefährdungen durch elektrischen Strom müssen ausgeschlossen werden. Weisungen lokaler oder allgemeiner Vorschriften (z. B. IEC, VDE usw.) und der örtlichen Energieversorgungsunternehmen sind zu beachten. WILO Pumpen Österreich GmbH Version vom 04.09.2015... -
Seite 5: Sicherheitshinweise Für Den Betreiber
2.8. Unzulässige Betriebsweisen Die Betriebssicherheit des gelieferten Produktes ist nur bei bestimmungsgemäßer Verwendung nach Abschnitt 4 der Betriebsanleitung gewährleistet. Die im Katalog/Datenblatt angegebenen Grenzwerte dürfen auf keinen Fall unter- bzw. überschritten werden. WILO Pumpen Österreich GmbH Version vom 04.09.2015... -
Seite 6: Transport Und Zwischenlagerung
Elektrodenhalter Kunststoff Kabelmantel Gummi Stecker Gehäuse Kunststoff Mechanische Daten Gewicht gesamt 1,2kg Länge (Gehäuse) 85mm Breite (Gehäuse) 30mm Höhe (Gehäuse) 55mm Elektrodenlänge "Masse" 235mm Elektrodenlänge "Aus" 190mm Elektrodenlänge "Ein" 150mm Elektrodenlänge "Alarm" 85mm WILO Pumpen Österreich GmbH Version vom 04.09.2015... -
Seite 7: Beschreibung
Mittels 4 Stabsonden auf einem Elektrodenhalter wird der Füllstand leitfähiger, nicht brennbarer Flüssigkeiten in Behältern/Schächten überwacht. Über das Steckerschaltgerät (Schutzkontaktstecker und Schutzkontaktsteckdose in einem Gehäuse) wird eine Pumpe Typ Wilo TMR oder gleichwertige Type gesteuert. Damit wird ein Schacht/Behälter entleert. Die Pumpe wird mit einem Schutzkontaktstecker am Steckergehäuse angesteckt. -
Seite 8: Funktionsweise
Ein Probelauf ist durch drücken des Tasters am Schaltgerät kurzfristig möglich – längeren Trockenlauf der Pumpe ist zu vermeiden. 9. Betrieb Nach der Inbetriebnahme arbeitet die elektronische Niveausteuerung automatisch und schaltet die angeschlossene Pumpe niveauabhängig ein und aus. WILO Pumpen Österreich GmbH Version vom 04.09.2015... -
Seite 9: Wartung
Keine oder falsche Spannungsversorgung Spannungsversorgung prüfen Fehlerhafter elektrischer Anschluss Elektrischen Anschluss überprüfen und ordnungsgemäß ausführen Defektes Kabel Nicht wieder in Betrieb nehmen und Wilo kontaktieren Motorschutz an der Pumpe hat ausgelöst siehe Betriebsanleitung Pumpe Steuerungsfehler - Elektronik defekt Wilo kontaktieren... -
Seite 10: Konformitätserklärung
12. Konformitätserklärung Hiermit erklären wir, die WILO Pumpen Österreich GmbH Wilo Straße 1 2351 Wiener Neudorf dass der Niveauschalter LS-TMR (Art.Nr. 2830323) folgenden einschlägigen Bestimmungen in der jeweils gültigen Fassung entspricht: Richtlinie 89/392/EWG „Maschinen“, Anhang II A Richtlinie 73/23/EWG „Niederspannungsrichtlinie“, Anhang III B ... - Seite 11 WILO Pumpen Österreich GmbH Version vom 04.09.2015...
- Seite 12 WILO Pumpen Österreich GmbH Wilo Straße 1 2351 Wiener Neudorf Österreich T +43 (0) 507 507-0 F +43 (0) 507 507-42 office@wilo.at Pioneering for You www.wilo.at WILO Pumpen Österreich GmbH Version vom 04.09.2015...
