3.5 - Antriebe mit Endschalter:
1.
Schalten Sie die Netzspannung aus (Sicherung deaktivieren).
2.
Öffnen Sie die Unterputzdose.
3.
Schließen Sie das Gerät wie folgt an.
4.
Überprüfen Sie, ob das Gerät richtig angeschlossen ist.
5.
Ordnen Sie das Gerät und seine Antenne
in der Unterputzdose an.
6.
Schließen Sie die Unterputzdose.
7.
Schalten Sie die Netzspannung wieder ein.

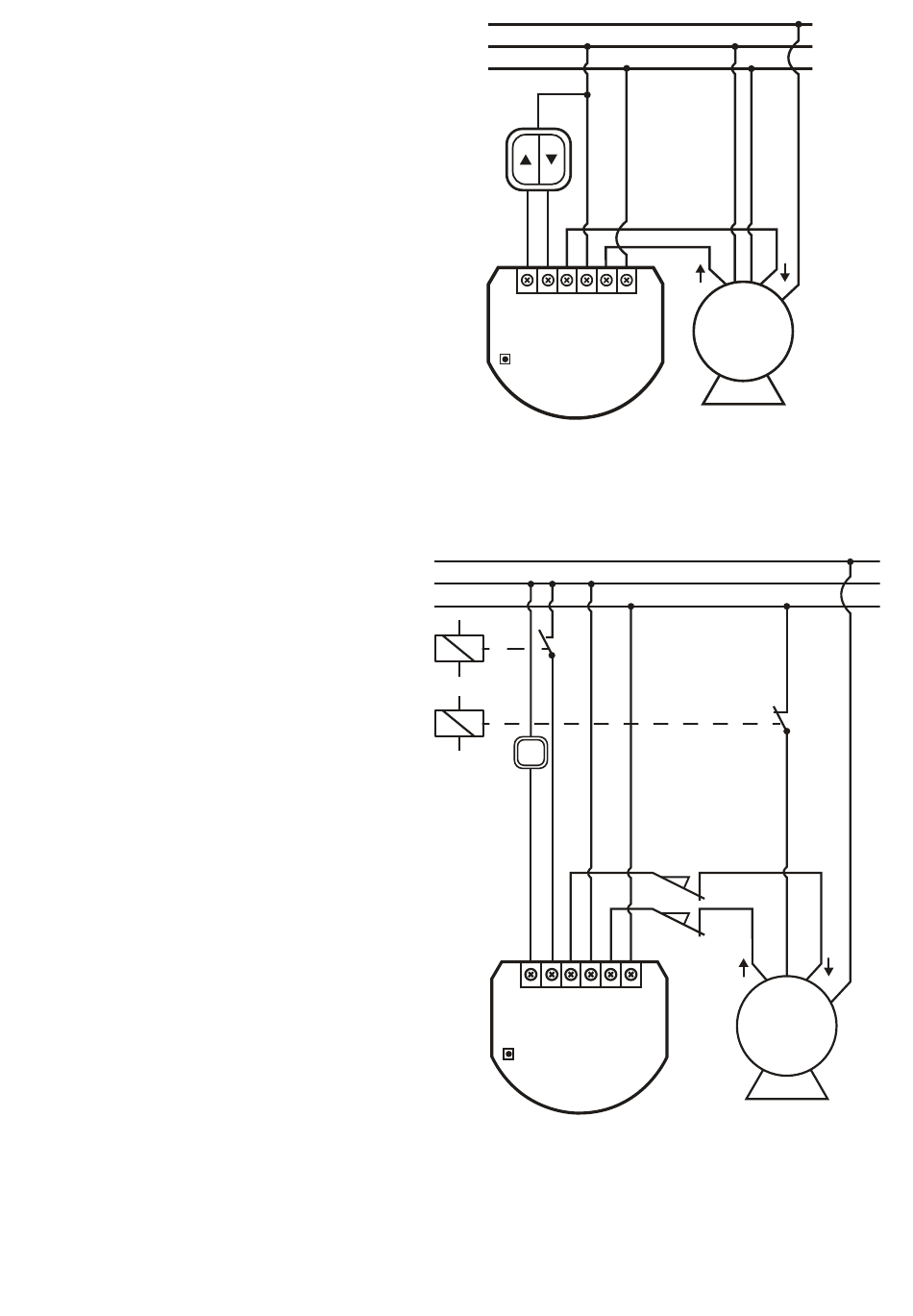

3.6 - Anschluss von Torantrieben:
•
Die Installation von Torantrieben darf nur von
zertifiziertem Fachpersonal durchgeführt werden.
•
Der Motor muss mit den entsprechenden Endschaltern
ausgestattet sein.
•
Es wird empfohlen, einen Öffnerkontakt (Öffner)
einer IR- Schranke an die Klemme S2 anzuschließen. Beim
Öffnen des Kontaktes wird das Tor angehalten.
•
Zusätzlich wird empfohlen, einen Not-Aus-Taster an den
Nulleiter (N) des Motors anzuschließen. Im Notfall wird durch
Drücken der Not- Aus-Taste der Strom abgeschaltet und
das Tor angehalten.
1.
Stromversorgung trennen (Sicherung deaktivieren).
2.
Öffnen Sie die Installationsbox.
3.
Verbinden Sie mit dem folgenden Diagramm.
4.
Überprüfen Sie, ob das Gerät korrekt angeschlossen ist.
5.
Ordnen Sie das Gerät und seine Antenne in
der Installationsdose an.
6.
Schließen Sie die Installationsbox.
7.
Schalten Sie die Netzspannung wieder ein.
PE
L
N
S1 S2
Q2
L
Q1
B
Roll-Control
PE
L
N
sensor
Öffner
NC
NC
S1 S2 Q2
L
Q1
B
Roll-Control
L
N
N
M
safety switch
Schutzschalter NC
NC
limit
Endschalter
switches
N
N
M
