3.1 - Elektrische Anschlüsse
Beachten Sie sorgfältig alle Anschlusshinweise. Machen Sie im Zweifel keine Experimente, sondern konsultieren Sie die
entsprechenden technischen Spezifikationen, die auch auf der Website verfügbar sind: www.niceforyou.com.
Ein falscher Anschluss kann gefährlich sein und Schäden an der Anlage verursachen.
•
Schließen Sie das Gerät nur gemäß einem der Diagramme an.
•
Schließen Sie keine gleichstrombetriebenen DC-Motoren an, das Gerät ist ausschließlich für den Betrieb von wechselstrombetriebenen
(AC) Motoren vorgesehen.
•
Schließen Sie das Gerät nicht an Lasten an, die die empfohlenen Werte überschreiten.
•
Das Gerät sollte in eine Unterputzdose eingebaut werden, der den einschlägigen nationalen Sicherheitsnormen entspricht und eine Tiefe
von mindestens 60 mm aufweist.
•
Die bei der Installation verwendeten elektrischen Schalter müssen den einschlägigen Sicherheitsnormen entsprechen.
•
Die Kabellänge für den Anschluss des Steuerschalters sollte 20 m nicht überschreiten.
•
Schließen Sie nur Motoren mit elektronischen oder mechanischen Endschaltern an.
3.2 - Legende:
S1 - Klemme für den ersten Schalter (zum Hinzufügen/Entfernen des Geräts)
S2 - Klemme für den zweiten Schalter
Q2 - 2. Ausgangsklemme für den Motor
Q1 - 1. Ausgangsklemme für den Motor
L - Klemme für die stromführende Leitung
N - Klemme für die Nulleitung
B - Serviceknopf (zum Hinzufügen/Entfernen des Geräts und zur Navigation im Menü)
3.3 - Tipps zur Anordnung der Antenne:
•
Die Antenne möglichst weit entfernt von metallischen Elementen (Verbindungsdrähte, Halteringe etc.) anbringen, um Störungen zu
vermeiden.
•
Metallflächen in unmittelbarer Nähe der Antenne (z.B. Unterputzdosen aus Metall, Türrahmen aus Metall) können den Signalempfang
beeinträchtigen.
•
Schneiden oder kürzen Sie die Antenne nicht – ihre Länge ist perfekt auf das Frequenzband abgestimmt, mit dem das System arbeitet.
•
Achten Sie darauf, dass kein Teil der Antenne aus der Unterputzdose herausragt.

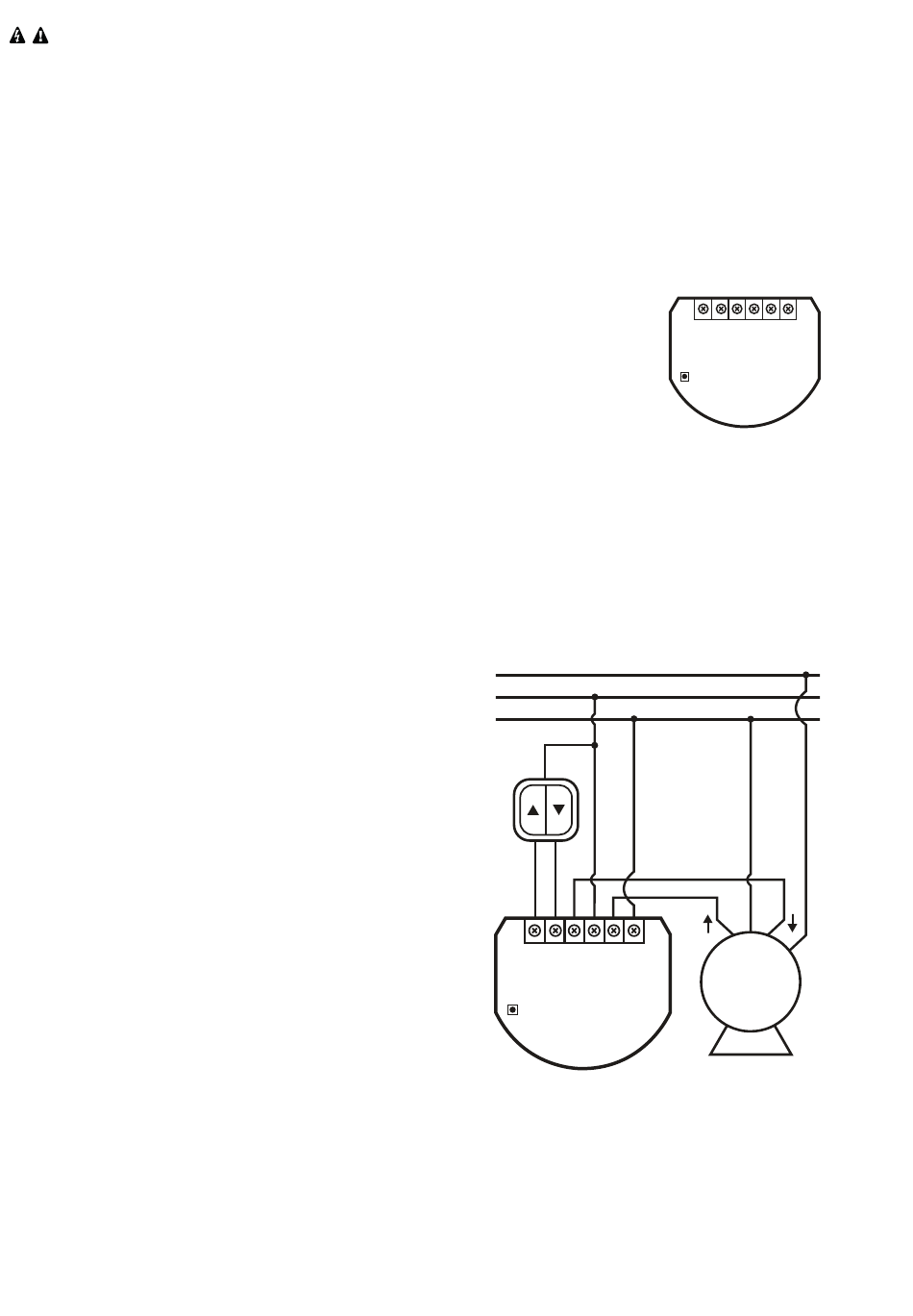

3.4 - Installation mit Standard-Rollos:
Schalten Sie die Netzspannung aus (Sicherung deaktivieren).
1.
Öffnen Sie die Unterputzdose.
2.
Schließen Sie das Gerät gemäß der Abbildung an.
3.
Überprüfen Sie, ob das Gerät richtig angeschlossen ist.
4.
Ordnen Sie das Gerät und seine Antenne in der Unterputzdose
an.
5.
Schließen Sie Unterputzdose wieder.
6.
Schalten Sie die Netzspannung ein.
PE
L
N
S1 S2
Q2
L
Q1
N
B
Roll-Control
S1 S2 Q2
L
Q1
N
B
Roll-Control
N
M
