Installationsanleitung
Induktionskochfeld mit integriertem Dunstabzug
CombiCookTop V2000/V4000 I804
Bei gleichzeitigem Betrieb des Dunstabzugs und einer raumluftabhängigen Feuerstätte besteht unter Umständen
Vergiftungsgefahr!
Jede Einschränkung des Luftstroms verringert die Luftleistung; die Betriebsgeräusche werden zudem erhöht.
Mitgeliefertes Installationszubehör
Bezeichnung
Aluminiumband
Flächenbündiger Einbau:
Bezeichnung
Einkittanleitung
Einbauset bestehend aus Dichtungsband 5 × 8 × 2750 mm und Schiftmaterialset H60330
Zubehör
Flächenbündiger Einbau:
Bezeichnung
Stahlwinkelset, Baugrösse 80
Schnellkleber für Installation der Stahlwinkel 50 ml
Mischdüse gerade
Isopropylalkohol TREMCLEAN 1000 ml
Silikon schwarz FA880 310 ml
Silikon anthrazit FA880 310 ml
Silikon weiss FA880 310 ml
Silikon steingrau FA880 310 ml
Glättmittel Marmor AA320 1000 ml
Fugenboy

Elektrischer Anschluss

Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsin-
stallationen und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Angaben über erforderliche Netzspannung und Stromart dem Typenschild entnehmen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren
und störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berühr-
bar sein. Alte Installationen überprüfen.
Ab einer Einsatzhöhe der Kochfelder über 2000 m. ü. M. muss mit einer Leistungsreduktion gerechnet werden.

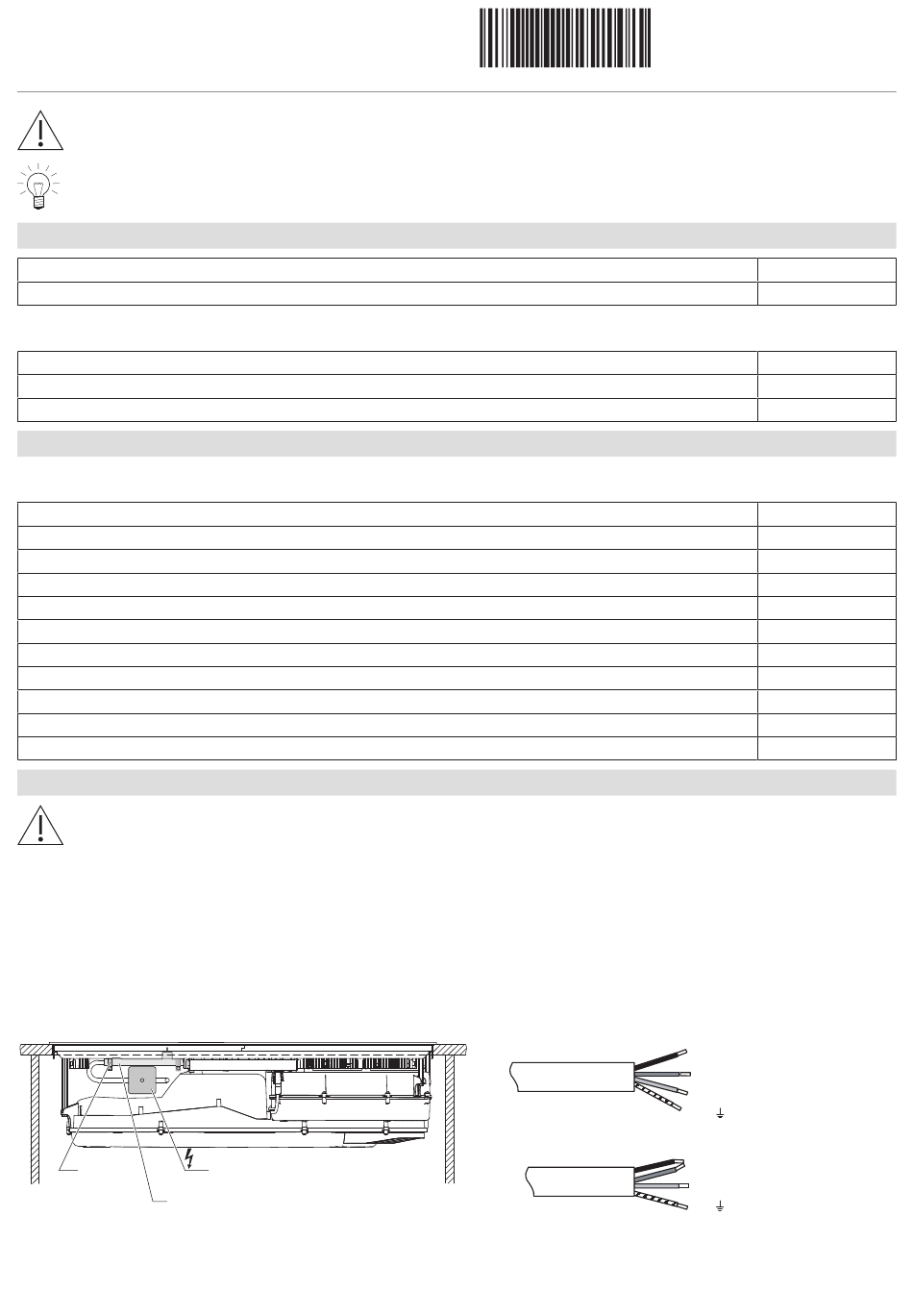

Das Gerät ist mit einem Anschlusskabel ausgerüstet, welches an eine bauseitige Abzweigdose anzuschliessen ist.
1
2
1 Bride, 2 Installationsrohr, 3 Abzweigdose
3
1148537-02
400 V 2N~ / 16 A
230 V~ / 32 A
2
1148537-02
14.01.2022
Art.-Nr.
H42067
Art.-Nr.
J004130
H63283
Art.-Nr.
H63774
B11657
B11656
1056609
B11555
B11556
1031313
1031314
B11557
B75158
L2
schwarz
L1
braun
N
blau
gelb/grün
PE/
L1
braun + schwarz
N
blau
PE/
gelb/grün
