Endress+Hauser Proline Cubemass C 300 Betriebsanleitung Seite 39

Proline Cubemass C 300
Endress+Hauser
Impuls-/Frequenzausgang
1
12345

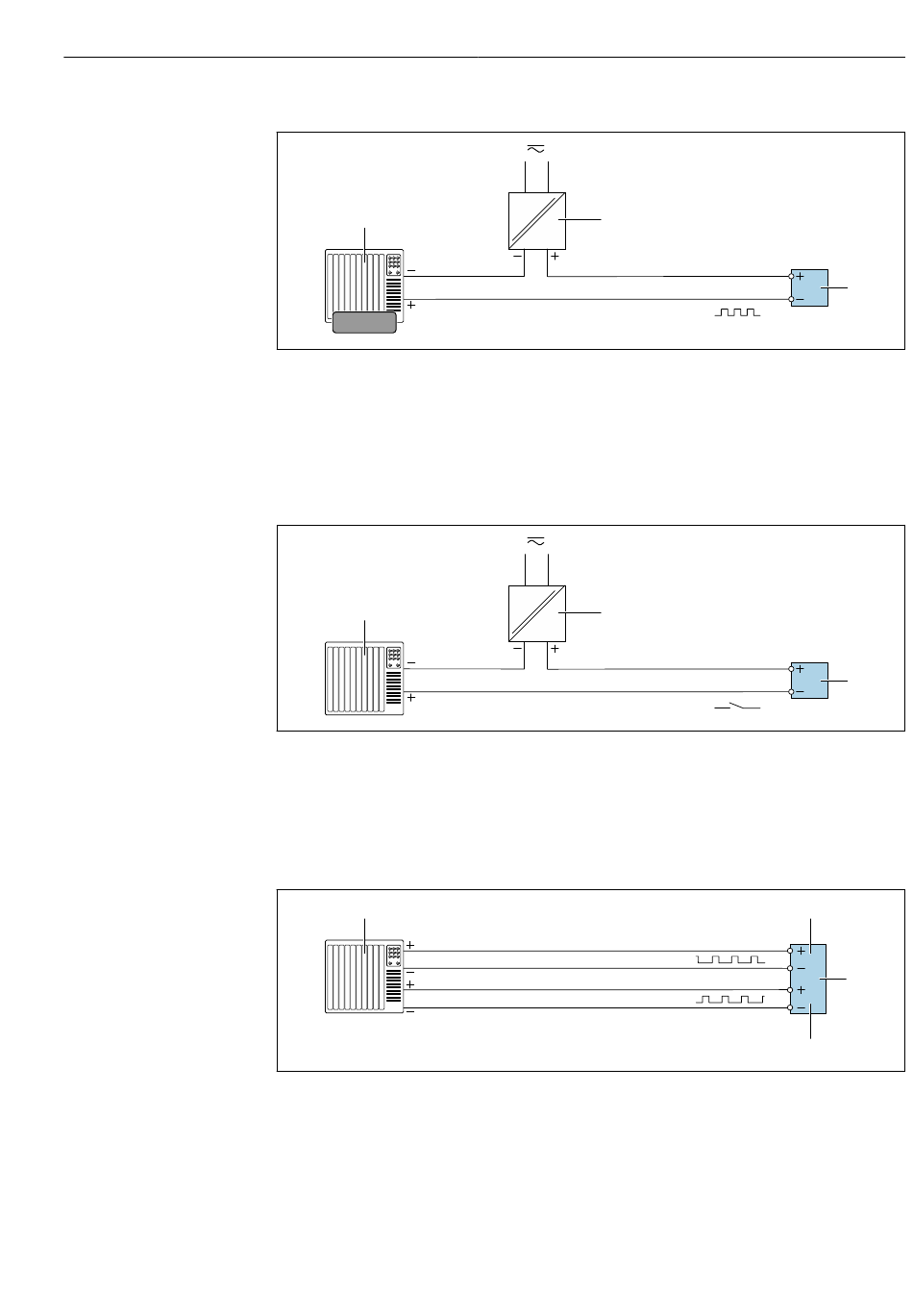

 14 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down
Widerstand)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  184
Schaltausgang
1
 15 Anschlussbeispiel für Schaltausgang (passiv)
1 Automatisierungssystem mit Schalteingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  184
Doppelimpulsausgang
1
 16 Anschlussbeispiel für Doppelimpulsausgang (aktiv)
1 Automatisierungssystem mit Doppelimpulseingang (z.B. SPS)
2 Messumformer: Eingangswerte beachten →  186
3 Doppelimpulsausgang
4 Doppelimpulsausgang (Slave), phasenverschoben
Elektrischer Anschluss
2
2
3
A0028761
3
A0028760
3
2
4
A0029280
39
