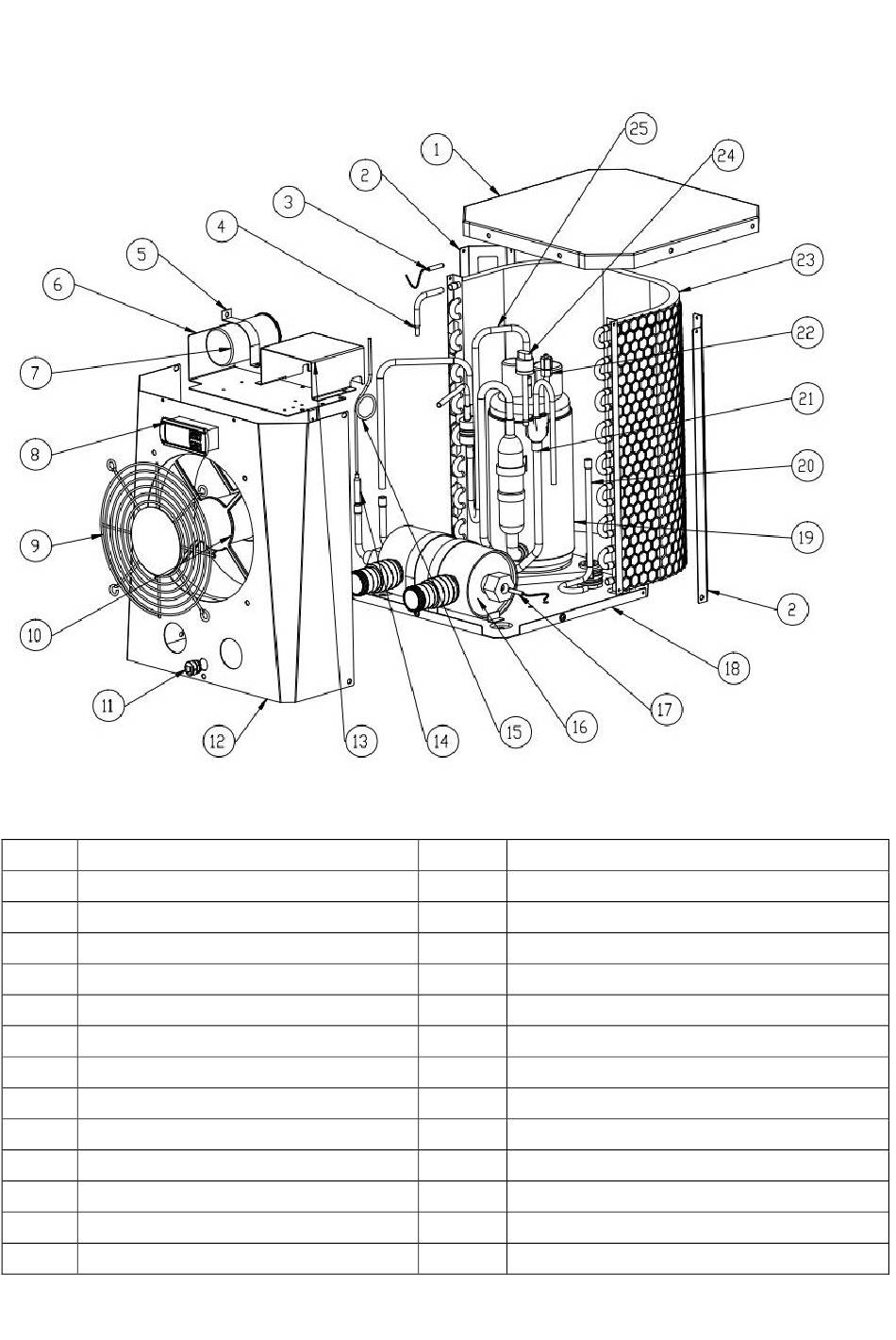

6. Explosionszeichnung

XPS-25
NO Ersatzteile
1
Deckel
2
Stütze
3
Umgebungstemperatursensor
4 Gasfilterrohr
5 Klammer
6 Lüftermotorplatte
7 Kondensator des Kompressors
8
Bedienfeld
9
Lüfterschutzgitter
10
Lüfter
11
Netzteilkabelklemme
12
Frontabdeckung
13 Kontrollbox
NO Ersatzteile
14
Gasfilterrohr
15
Kapillaren
16
Titanverdichter
17 Wassereinlauftemperatursensor
18 Boden
19 Kompressor
20 Gassammelrohr
21
Gasrücklaufrohr
22
Saugventil
23
Verdampfer
24
Niederdruckschalter
25
Gasvorlaufrohr
25
