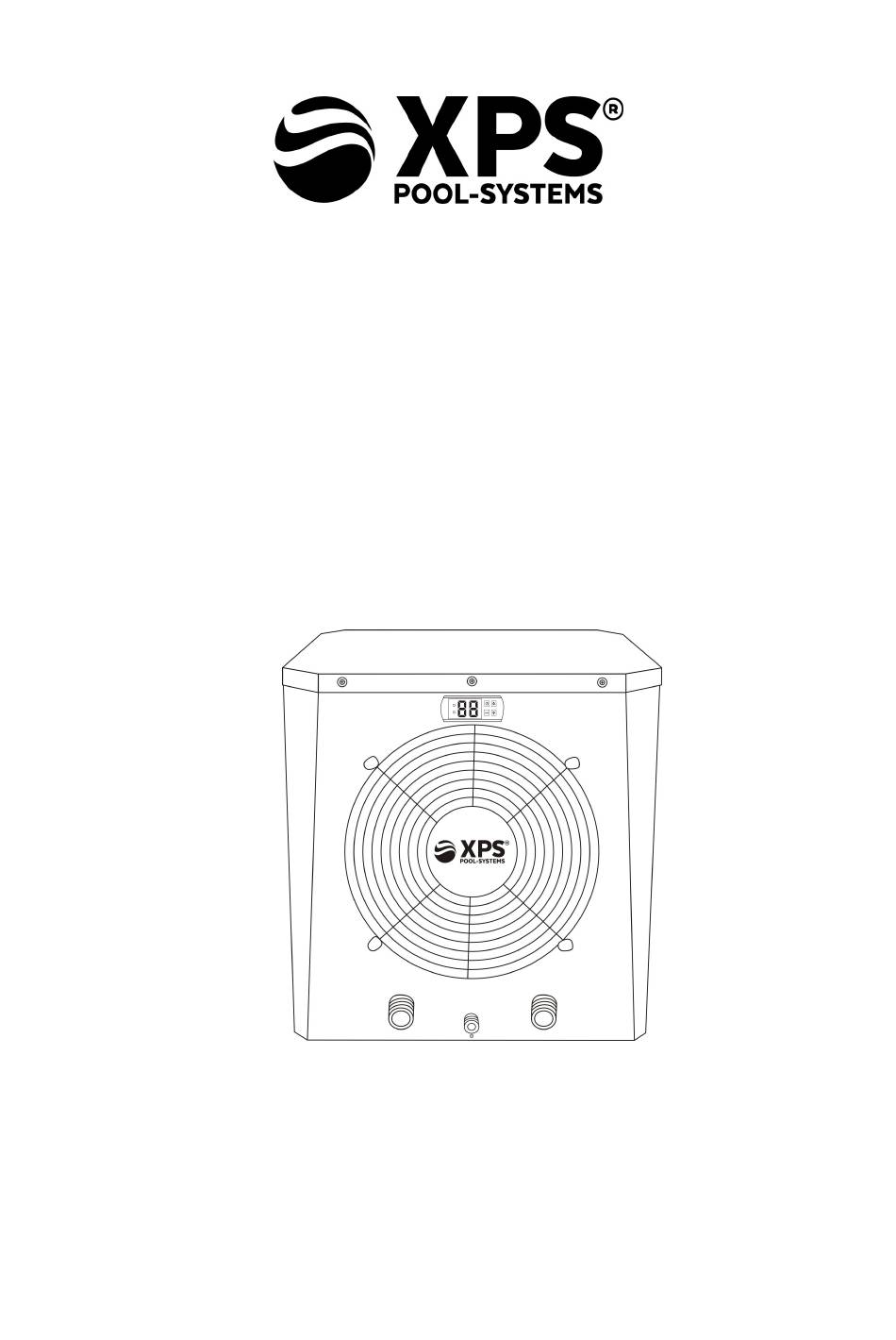

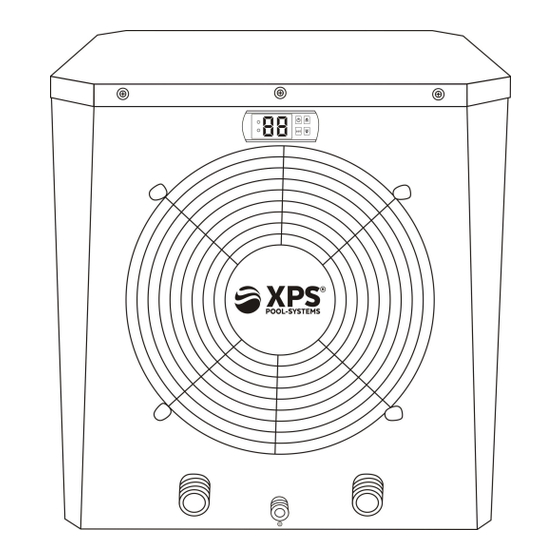

- Seite 1 Pool Heat Pump User and Service manual...
- Seite 3 INDEX ENGLISH..........P1-P13 GERMAN..........P14-P27...
- Seite 5 Pool Heat Pump User and Service manual INDEX 1. Specifications 2. Dimension 3. Installation and connection 4. Electrical Wiring 5. Display Controller Operation 6. Exploded Diagram 7. Maintenance Thank you for using splash heater for your pool heating, it will heat your pool water and keep the constant temperature when the air ambient temperature is above 12 ℃...
- Seite 6 1. Specifications 1.1 Technical data pool heat pumps Model XPS-25 XPS-42 Air 27℃, Water 27℃,Humidity 80% Heat Output (kW) Power Consumption (kW) 0.59 Air 15℃, Water 26℃,Humidity 70% Heat Output (kW) Power Consumption (kW) 0.56 0.91 Voltage 220-240V~50Hz/1PH Rated Current Fuse Current Advised pool volume(with pool cover) m³...
- Seite 7 2. Dimension (mm) XPS-25 XPS-42...
-
Seite 8: Installation And Connection
3. Installation and connection 3.1 Notes The factory supplies only the heat pump. All other components, must be provided by the user or the installer. Install a bypass if the water flow from the swimming pool pump is more than 20% greater than the allowable flow through the heat exchanger of the heat pump. -
Seite 9: Electrical Connection
against excessively high chemical concentrations which may corrode the heat exchanger. For this reason, equipment of this sort must always be fitted in the piping on the downstream side of the heat pump, and it is recommended to install a check-valve to prevent reverse flow in the absence of water circulation. Damage to the heat pump caused by failure to observe this instruction is not covered by the warranty. -
Seite 10: Electrical Wiring
The amount of condensation may be as much as several litres per hour at high relative humidity. This is sometimes mistakenly regarded as a water leak. 4. Electrical Wiring 4.1 SWIMMING POOL HEAT PUMP WIRING DIADRAM XPS-25 XPS-42... - Seite 11 5. Display Controller Operation...
- Seite 12 The buttons of LED wire controller 5.2 When the heat pump is running, the LED display shows the water inlet temperature. LED 1 is on when compressor is running. LED 2 is on if trouble. 5.3 Turn on/off the heat pump Press to turn on the heat pump, the LED display shows the water setting temperature for 5s, then show water inlet temperature.
-
Seite 13: Exploded Diagram
Ambient temperature sensor Ambient temperature Replace ambient temperature sensor sensor open circuit or short circuit. Low pressure switch alarm pressure switch Performance failure, should be done by disconnected the professional. 6. Exploded Diagram XPS-25... - Seite 14 Spare parts Spare parts Top cover Gas filter pipe Pillar Capillaries Ambient temperature sensor Titanium exchanger Gas filter pipe Water inlet temperature sensor Clip Base Fan motor top plate Compressor Compressor capacitance Gas collecting pipe Controller Gas return pipe Ventilation Grid Suction valve Fan motor Evaporator...
- Seite 15 Spare parts Spare parts Top cover Titanium exchanger Controller box Clip Ambient temperature sensor Base Fan motor capacitance Compressor Controller Water inlet temperature sensor Clip Gas collecting pipe Compressor capacitance Gas return pipe Capillaries Gas filter pipe Gas filter pipe Suction valve Ventilation Grid Low pressure switch...
- Seite 16 7. Maintenance (1) You should check the water supply system regularly to avoid the air entering the system and occurrence of low water flow, because it would reduce the performance and reliability of HP unit. (2) Clean your pools and filtration system regularly to avoid the damage of the unit as a result of the dirty of clogged filter.
- Seite 17 Wärmepumpe XPS Benutzer- und Servicehandbuch...
- Seite 19 Wärmepumpe Benutzer- und Servicehandbuch INDEX 1. Spezifikationen 2. Maße 3. Installation und Anschluss 4. Elektrischer Anschluss 5. Bedienung des Displays 6. Explosionszeichnung 7. Wartung Vielen Dank, dass Sie sich für eine Wärmepumpe der XPS Serie entschieden haben. Diese Pumpe wird Ihr Schwimmbecken aufheizen und die Temperatur aufrechterhalten ab 12 Grad Außentemperatur.
-
Seite 20: Spezifikationen
1. Spezifikationen 1.1 Technische Daten Model XPS – 25 XPS-42 Luft 27 ℃ C / Wasser 27 ℃ C / Luftfeuchtigkeit 80% Heizleistung (kW) Nenneingangsleistung (kW) 0.59 Luft 15 ℃ C / Wasser 26 ℃ C / Luftfeuchtigkeit 70% Heizleistung (kW) Nenneingangsleistung (kW) 0.56 0.91... - Seite 21 2. Maße (mm) XPS-25 XPS-42...
-
Seite 22: Installation Und Anschluss
3. Installation und Anschluss 3.1 Anmerkung Es wird lediglich die Wärmepumpe von Werk aus versendet. Alle anderen Komponenten müssen vom Nutzer oder Installateur bereitgestellt werden. Es muss ein Bypass installiert werden, wenn der Durchfluss der Umwälzpumpe mehr als 20% der zulässigen maximalen Durchflussmenge beträgt. -
Seite 23: Elektrischer Anschluss
3.4 Installation Rückschlagventil Wenn automatische Dosiervorrichtungen für Chlor oder PH Mittel verwendet werden, muss die Wärmepumpe vor zu hohen Konzentrationen geschützt werden. Zu hohe Dosierung kann den Wärmetauscher beschädigen. Deshalb müssen solche Vorrichtungen immer nach der Wärmepumpe geschalten werden. Hier muss auch ein Rückschlagventil installiert werden um zu verhindern, dass Wasser zurück in die Wärmepumpe fliest, wenn die Umwälzpumpe nicht läuft. -
Seite 24: Stromanschluss
Die von der Wärmepumpe angesaugte Luft wird durch den Betrieb stark abgekühlt. Dies kann zur Kondenswasser Bildung an den Lamellen des Verdampfers führen. Die Menge an Kondenswasser kann unter Volllast bei hoher Luftfeuchtigkeit mehrere Liter pro Tag betragen. Dies bitte nicht mit einer Leckage verwechseln. 4. Stromanschluss Schaltplan XPS-25... - Seite 25 XPS-45 ANMERKUNG: (1) Oben gezeigter elektronischer Schaltplan dient zur Referenz, bitte verwenden Sie den jeweiligen Schaltplan Ihres Gerätes. (2) Die Wärmepumpe muss eine gute Verbindung zum Boden haben. Die Wärmepumpe braucht einen eigenen elektrischen Kreislauf. Das Gerät muss ausreichend geerdet sein.
-
Seite 26: Bedienung Des Displays
5. Bedienung des Displays 5.1 Die Knöpfe des LED Displays Wenn die Wärmepumpe an ist zeigt das Display die Eintrittstemperatur. 5.2. Wenn die Wärmepumpe an ist zeigt das Display die Eintrittstemperatur Die Pumpe startet automatisch, wenn Sie ans Stromnetz angeschlossen wird. LED 1 blinkt für 3 Minuten bis der Kompressor an ist, dann leuchtet LED 1 konstant. - Seite 27 und wählen Sie Code d0/d1 und drücken Sie nochmals um sich den gemessen Wert anzeigen zu lassen. Zuletzt nochmals drücken um die Einstellung zu speichern und das Menü zu verlassen. 5.6.Fehlerbehebung Fehlermeldung Fehler Lösung Wärmepumpe kann nur verwendet werden wenn Zu niedrige Außentemperatur Umgebungstemperatur wieder steigt Wackelkontakt am...
-
Seite 28: Explosionszeichnung
6. Explosionszeichnung XPS-25 Ersatzteile Ersatzteile Deckel Gasfilterrohr Stütze Kapillaren Umgebungstemperatursensor Titanverdichter Gasfilterrohr Wassereinlauftemperatursensor Klammer Boden Lüftermotorplatte Kompressor Kondensator des Kompressors Gassammelrohr Bedienfeld Gasrücklaufrohr Lüfterschutzgitter Saugventil Lüfter Verdampfer Netzteilkabelklemme Niederdruckschalter Frontabdeckung Gasvorlaufrohr Kontrollbox... - Seite 29 XPS-45 Ersatzteile Ersatzteile Deckel Titanwärmetauscher Kontrollbox Clip Umgebungstemperatursensor Boden Lüfterkondensator Kompressor Bedienfeld Wassereinlauftemperatursensor Clip Gassammelrohr Kondensator des Kompressors Gasrücklaufleitung Kapillaren Gasfilterrohr Gasfilterrohr Absaugventil Lüfterschutzgitter Niederdruckschalter Lüfterrad Stütze Netzteilkabelklemme Verdampfer Lüftermotor Gasrücklaufrohr Frontabdeckung...
-
Seite 30: Wartung
7. Wartung (1) Die Wasserzufuhr sollte konstant überprüft werden um zu verhindern, dass Luft ins System gelangt. Zudem sollte sichergestellt werden, dass der Durchfluss nicht zu niedrig ist um nicht die Wirksamkeit zu beeinflussen. (2) Reinigen Sie Ihr Becken regelmäßig um Schäden am System durch einen verschmutzten oder verdreckten Filter zu vermeiden. - Seite 31 A95S...
